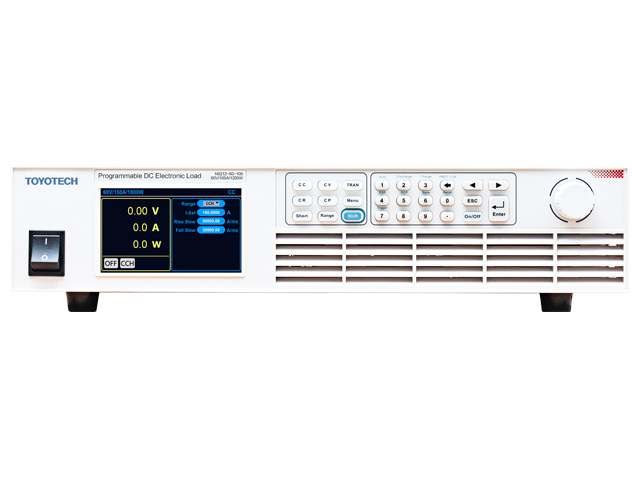

N6200 Series

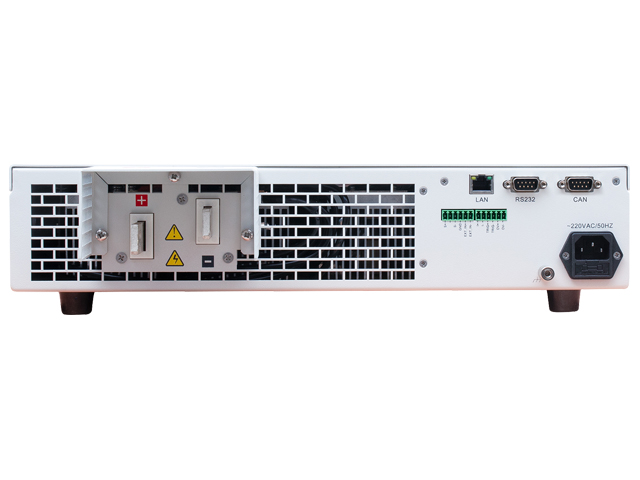

N6200 시리즈는 높은 정확도, 높은 신뢰성 및 높은 비용 성능을 갖춘 프로그래밍 가능한 DC 전자 부하입니다. 화면과 버튼을 통한 로컬 제어와 PC의 원격 제어를 지원합니다. LAN 포트와 RS232 인터페이스가 내장되어 있습니다. N6200 시리즈는 19인치 2U 사이즈로 설계되었으며, 벤치탑 사용과 19인치 Rack 설치가 가능합니다.

Main Features

• 전력 범위: 0-600W/0-1200W/0-1800W
• 전압 범위: 0-60V/0-150V/0-600V
• 전류 범위: 0-50A/0-100A/0-150A
• CC, CV, CP, CR 테스트 모드
• LAN/RS232 통신 및 SCPI 명령 지원
• 프로그래밍 가능한 시퀀스 테스트 기능(SEQ), 최대 100개 그룹 시퀀스 파일, 파일당 최대 50 step
• Editable Von/Voff 기능
• Built-in ESR test 기능 (옵션)
• 표준 19인치 2U, 벤치탑 사용 및 rack 설치 가능
• 아날로그 프로그래밍 인터페이스(APG), 전류 모니터링 인터페이스, 원격/로컬 트리거 기능
• Short-circuit 시뮬레이션
• 충방전 테스트, OCP 테스트 지원

Application Fields

• 전원 공급 장치, 배터리 팩, 전기 부품 테스트
• BMS, 슈퍼커패시터 등

Functions & Advantages

Adjustable CV loop feedback speed

다양한 전력 어플리케이션을 테스트 하기 위해서  다양한 전압 응답 속도가 필요합니다. 전자 부하의 응답 속도가 전원 공급 장치와 일치하지 않으면 매개변수 변동이 발생하고 측정 정확도가 떨어지며 심지어 수치 진동 및 테스트 실패가 발생할 수 있습니다. N6200은 전압 응답 속도에 대해 높음, 중간, 낮음의 세 가지 옵션을 제공하며 이는 다양한 전원 공급 장치 테스트에 적합합니다.

Equivalent series resistance(ESR) test (Optional)

ESR은 배터리나 슈퍼캐퍼시터의 주요 매개변수입니다. N6200 시리즈는 전문적인 ESR 측정 기능을 제공하여 다양한 측정 표준을 지원하고 정확한 결과와 안정적인 반복 결과라는 이점을 제공합니다. ESR 측정 기능은 CC 모드에서 DUT의 전류를 흡수합니다. 전류가 변하면 전자 부하 내부 저항 감지 회로는 DUT의 전압 강하를 정확하게 포착하고 ESR 값을 계산할 수 있습니다.

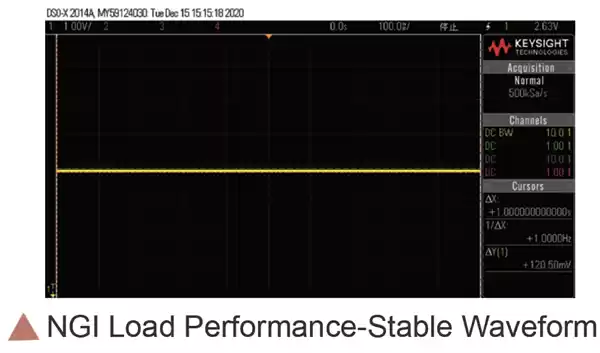

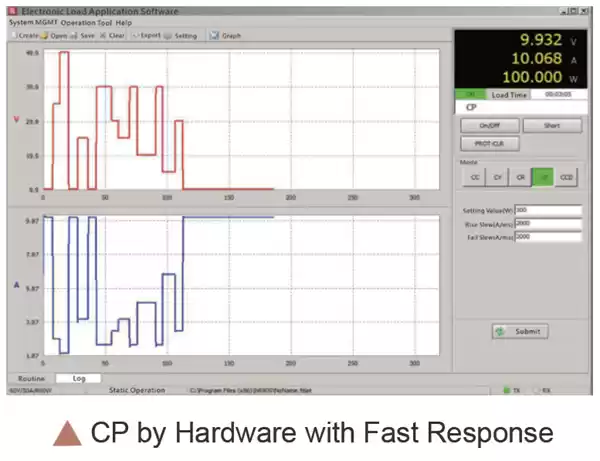

CR/CP function supported by hardware

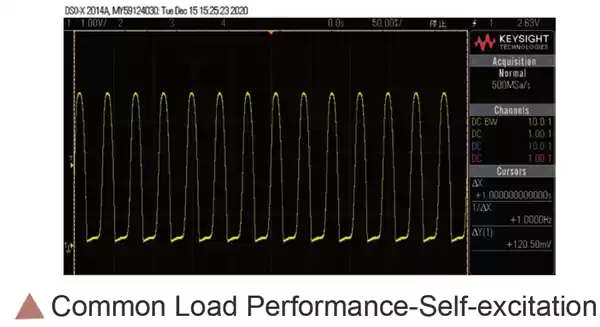

N6200 시리즈의 CP 회로는 빠른 응답과 높은 정확도를 가지고 있습니다. 소프트웨어에 의한 CP 기능과 비교하여, 과도 전압으로 인한 전력 피크를 유발하지 않고 더욱 안정적으로 작동합니다. N6200 시리즈의 CR 회로는 소프트웨어로 연산 없이 제어 루프의 속도와 안정성을 향상 시키고 루프가 self-excitation(자기여자증상) 되는 것을 방지할 수 있습니다.

Product Line-Up

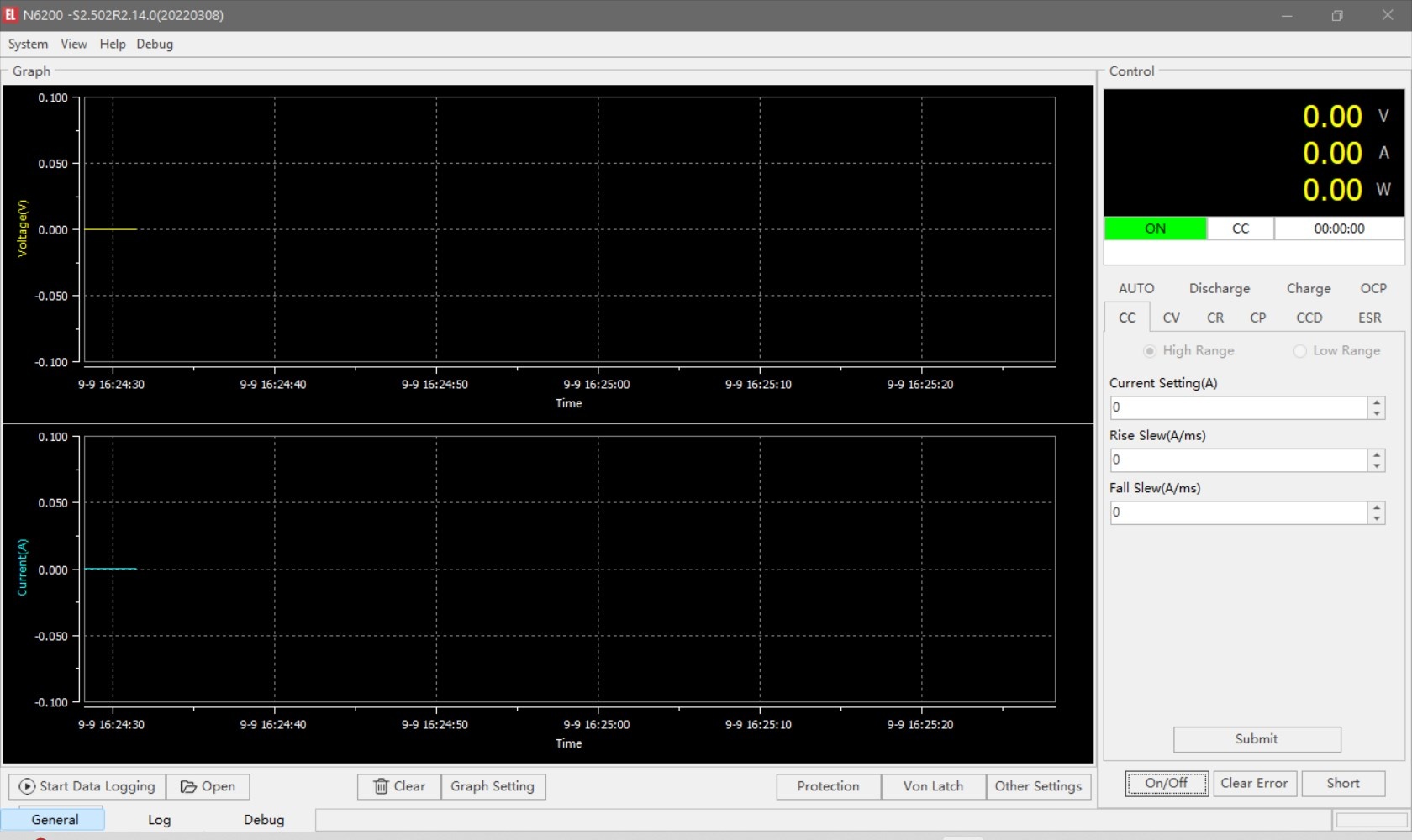

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
