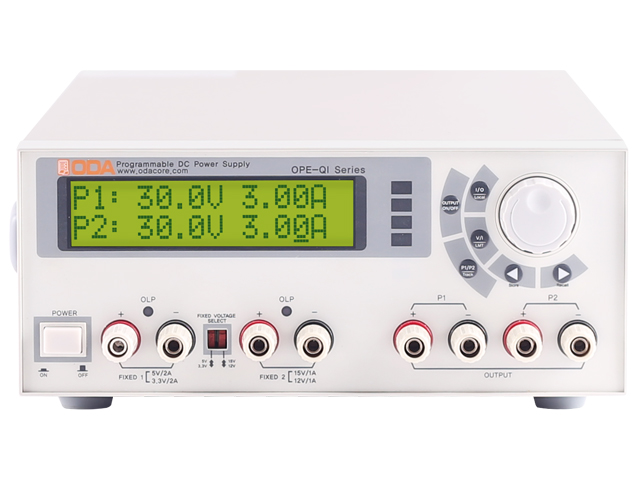

OPE-QI Series

DC 출력 :
180W~300W, 2CH
고정출력 :
3.3V or 5V 2A, 12V or 15V 1A, 2CH
분해능 :
3 Digit
통신 :
RS-232기본장착, RS-485(유상옵션)
데이터시트 매뉴얼 목록보기

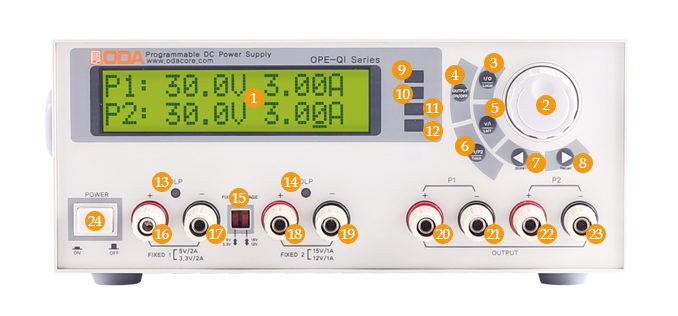

1LCD (전압 전류 및 Message Display 모듈)13Fixed 1의 Over Load Protection 램프
2전압/전류/수치적 변경 엔코더 스위치14Fixed 2의 Over Load Protection 램프
3I/O 또는 LOCAL Key15Fixed 1과 Fixed 2의 전압 선택 스위치
4출력전압&전류 ON/OFF16Fixed 1(5V/2A & 3.3V/2A) + 출력 단자
5전압/전류 선택 또는 Limit Display Key17Fixed 1(5V/2A & 3.3V/2A) – 출력 단자
6OUTPUT SELECT 또는 Tracking Key18Fixed 2(15V/1A & 12V/1A) + 출력 단자
7전압/전류 Cursor 또는 메뉴변경 Key19Fixed 2(15V/1A & 12V/1A) – 출력 단자
8전압/전류 Cursor 또는 메뉴변경 Key20가변채널 P1의 + 출력 단자
9P1채널의 Constant Current 모드 지시 램프21가변채널 P1의 – 출력 단자
10P2채널의 Constant Current 모드 지시 램프22가변채널 P2의 + 출력단자
11P1,P2 채널 Tracking 모드 지시 램프23가변채널 P2의 – 출력단자
12Remote Interface 모드 지시 램프24메인 전원 ON/OFF 스위치


기본 기능

  • 3-Digit 디스플레이 해상도
  • 16 X 2 Big-Char Type LCD 디스플레이 장착
  • CC/CV 모드
  • 출력 ON/OFF 기능 제공
  • Tracking Mode 기능 제공(2개 출력 동시 제어)
  • 2개 가변 출력 & 고정 출력
  • Memory Store & Recall 기능 제공(5개 저장 가능)
  • Half of 19inch(213mm) wide x 2U size(300W 이하)
  • RS-232C 통신 기본장착(RS-485 통신 옵션)

  • TRACKING MODE

    두 채널이 한번에 제어가 가능합니다.

    귀사의 양산시스템에 생산자 1인당 단채널 파워 서플라이를 공급했다면, 당사의 Tracking mode가 지원되는 두 채널 파워 서플라이로 교체해 보세요!
    번거롭게 두 채널의 전압, 전류를 셋팅 할 필요 없이 Tracking mode 버튼 하나만 누르신다면 앞으로 전압, 전류 및 모든 기능은 한번의 셋팅으로 두 채널이 똑같이 셋팅 될 것입니다.

  • STORE & RECALL

    상태 저장 기능을 지원합니다.

    OPE Series는 사용자가 설정한 전압 및 전류를 저장(Store) 및 호출(Recall)할 수 있습니다.
    전문 엔지니어가 아니더라도, 미리 설정하여 저장해 둔 Store 및 Recall 기능으로 생산 및 제품 검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.


제품 사양 및 라인업

Model
Parameter

OPE-185QI

OPE-303QI

OPE-305QI

OPE-503QI

Output rating

0~±18V, 0~5A 2CH
Fixed output 2CH

0~±30V, 0~3A 2CH
Fixed output 2CH

0~±30V, 0~5A 2CH
Fixed output 2CH

0~±50V, 0~3A 2CH
Fixed output 2CH

Resolution

Programming/Readback

≤ 6mV / ≤ 1.5mA

≤ 7.5mV / ≤ 1mA

≤ 7.5mV / ≤ 1.5mA

≤ 15mV / ≤ 1mA

Display Meter

100mV / 10mA

100mV / 10mA

100mV / 10mA

100mV / 10mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.2% + 120mV

0.2% + 200mV

0.2% + 200mV

0.2% + 300mV

Current

0.2% + 25mA

0.2% + 15mA

0.2% + 25mA

0.2% + 15mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.2% + 120mV

0.2% + 200mV

0.2% + 200mV

0.2% + 300mV

Current

0.2% + 25mA

0.2% + 15mA

0.2% + 25mA

0.2% + 15mA

Ripple & Noise

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 3mVp-p, ≤ 2mArms

Voltage Programming Speed(No load)

Rising time

≤ 40㎳

≤ 40㎳

≤ 40㎳

≤ 70㎳

Falling time

≤1.2s

≤1.2s

≤1.2s

≤1.5s

Model
Parameter

OPE-801QI

OPE-1001QI

OPE-1201QI

Output rating

0~±80V, 0~2A 2CH
Fixed output 2CH

0~±100V, 0~1A 2CH
Fixed output 2CH

0~±120V, 0~1A 2CH
Fixed output 2CH

Resolution

Programming/Readback

≤ 30mV / ≤ 0.8mA

≤ 40mV / ≤ 0.5mA

≤ 50mV / ≤ 0.5mA

Display Meter

100mV / 10mA

1V / 10mA

1V / 10mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.3% + 500mV

0.5% + 800mV

0.5% + 900mV

Current

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.3% + 500mV

0.5% + 800mV

0.5% + 900mV

Current

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

Ripple & Noise

≤ 6mVp-p, ≤ 2mArms

≤ 0.01%mVrms, ≤ 2mArms

≤ 0.01%mVrms, ≤ 2mArms

Voltage Programming Speed(No load)

Rising time

≤ 70㎳

≤ 70㎳

≤ 70㎳

Falling time

≤1.5s

≤1.5s

≤1.5s

Common Details5V or 3.3V & 2A / 15V or 12V & 1A 고정출력 제공
19inch half x 2U size : 213mm(W) x 88mm(H) x 362mm(D)
RS-232C 기본장착


옵션
액세서리
  1. OVP, OCP (Remote Communication control only)
  2. Output ON/OFF signal control
  3. Rack Mount Support (Bracket and Shelf)
  1. AC 파워 코드 (Type F)
  2. 매뉴얼
  3. Demo software 프로그램
  4. Banana to Alligator DC 출력 케이블 (+,-)
