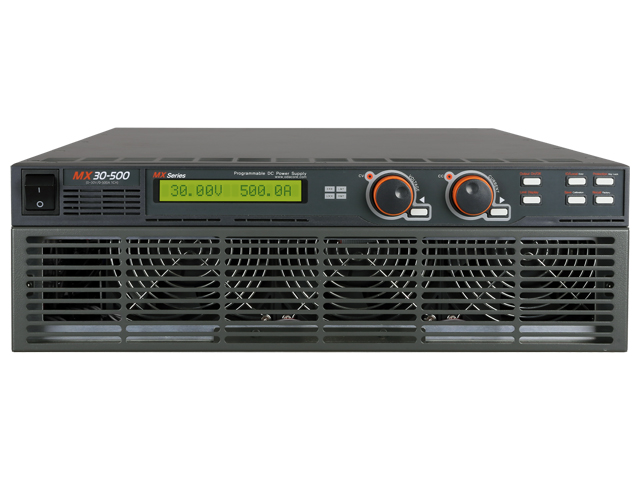

MX Series

DC 출력 :: 15KW(3U) 최대 300KW, 1CH

분해능 :: 4 Digit

Protection :: OVP, OCP, OVL, OCL, UVL, UCL

통신 :: RS-232, RS-485 기본 장착, TCP-IP (유상 옵션)

설명 Description
사양 Specification
옵션 Option

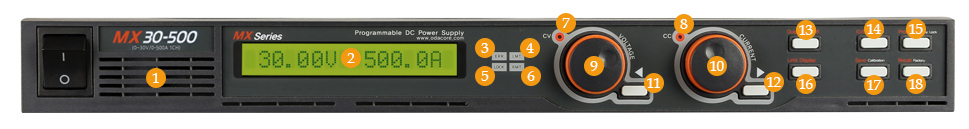

1	환기구	10	전류 조정 Encoder
2	16 Character Type LCD Display 장착	11	전압 Cursor 또는 메뉴 변경 Key
3	Error 램프	12	전류 Cursor 또는 메뉴 변경 Key
4	Limit Display 기능 제공	13	출력 전압/전류 ON/OFF
5	Key Lock 램프	14	IO/Local 또는 Error Display Key
6	Remote Interface 램프	15	Protection Setting 또는 Front-panel Lock Key
7	CV 램프	16	전압/전류 설정값 Display Key
8	CC 램프	17	Save 또는 Calibration Key
9	전압 조정 Encoder	18	Recall 또는 Factory Key

기본 기능

3U에서 최대 10kW, 15kW의 높은 전력 밀도
넓은 전압 범위: 10kw~15kw에서 0~20V ~ 1500V, 최대 300kw까지 병렬 가능
0.95 역률
매우 빠른 부하 과도 응답 시간: 0.5%/500us
낮은 리플 및 노이즈, 높은 정확성, 높은 효율성, 높은 안정성
4-Digit 디스플레이 해상도
16 X 1 Big-Char Type LCD 디스플레이 장착
전압 및 전류 각각 조정 엔코더 제공
CV/CC 모드
원격 전압 감지(전압 강하 보상)
OVP, OCP 보호 모드 제공
UVL(저전압 잠금), OVL(과전압 잠금), UCL(저전류 잠금), OCL(과전류 잠금)
교정 기능 제공(수동 및 PC 기반)
패널 잠금 기능 제공
Memory Store & Recall 기능 제공 (10개 저장 가능)
11개 다양한 Factory Mode 기능 제공
AC 입력 380/400Vac 3상
RS-232C, RS-485 통신 기본제공 (TCP/IP 통신 옵션)
SCPI 호환 프로토콜이 지원되며 RS485에 대해 Modbus 선택 가능

EASY CONTROL
전압과 전류에 대한 각각의 엔코더 스위치를 제공함으로써 빠른 전압/전류 설정이 가능하며, 몇 개의 버튼만 노출하여 제어를 하는데 있어서 쉽게 적응할수 있습니다. 이외 다양한 기능들을 제공함으로써 여러가지 설정이 가능합니다.
Intensively Fast Load Transient Response Time
과도한 부하변동으로 인한 전압 Drop 또는 상승으로부터 매우 빠른 Recovery 동작을 하여 안정적인 전압을 부하에 공급할 수 있습니다.
11가지 Protection 동작
11가지의 다양한 보호동작이 내장되어 있습니다. OVP, OCP, OPT, AC Input Range, AC Phase, PFC, FAN, Module Balance, Control VCC V-Sensing 그리고 Max Watt Trip이 항상 실시간으로 감지하여 부하와 기기를 보호합니다.
제품 라인업
300kW (10kW, 15kW in 3U)
Voltage 30V 50V 80V 100V 200V 300V 400V 500V 600V 800V 1000V 1200V 1500V
Current 500A 300A 187.5A 150A 75A 50A 37.5A 30A 25A 18.75A 15A 12.5A 10A

Model	전 압	전 류	전 력	사이즈	Model	전 압	전 류	전 력	사이즈
MX30-167	30V	167A	5,000	3U	MX300-16.7	300V	16.7A	5,000
MX30-333		333A	10,000		MX300-33		33A	10,000
MX30-500		500A	15,000		MX300-50		50A	15,000
MX30-677		677A	20,000	6U	MX300-67		67A	20,000	6U
MX30-833		833A	25,000		MX300-83		83A	25,000
MX30-1000		1000A	30,000		MX300-100		100A	30,000
MX40-125	40V	125A	5,000	3U	MX400-12.5	400V	12.5A	5,000	3U
MX40-250		250A	10,000		MX400-25		25A	10,000
MX40-375		375A	15,000		MX400-37.5		37.5A	15,000
MX40-500		500A	20,000	6U	MX400-50		50A	20,000	6U
MX40-625		625A	25,000		MX400-63		63A	25,000
MX40-750		750A	30,000		MX400-75		75A	30,000
MX50-100	50V	100A	5,000	3U	MX500-10	500V	10A	5,000	3U
MX50-200		200A	10,000		MX500-20		20A	10,000
MX50-300		300A	15,000		MX500-30		30A	15,000
MX50-400		400A	20,000	6U	MX500-40		40A	20,000	6U
MX50-500		500A	25,000		MX500-50		50A	25,000
MX50-600		600A	30,000		MX500-60		60A	30,000
MX60-83.3	60V	83.3A	5,000	3U	MX600-8.3	600V	8.3A	5,000	3U
MX60-167		167A	10,000		MX600-17		17A	10,000
MX60-250		250A	15,000		MX600-25		25A	15,000
MX60-333		333A	20,000	6U	MX600-33		33A	20,000	6U
MX60-417		417A	25,000		MX600-42		42A	25,000
MX60-500		500A	30,000		MX600-50		50A	30,000
MX80-62.5	80V	62.5A	5,000	3U	MX800-6.3	800V	6.3A	5,000	3U
MX80-125		125A	10,000		MX800-12.5		12.5A	10,000
MX80-187.5		187.5A	15,000		MX800-18.8		18.8A	15,000
MX80-250		250A	20,000	6U	MX800-25		25A	20,000	6U
MX80-313		313A	25,000		MX800-31		31A	25,000
MX80-375		375A	30,000		MX800-38		38A	30,000
MX100-50	100V	50A	5,000	3U	MX1000-5	1000V	5A	5,000	3U
MX100-100		100A	10,000		MX1000-10		10A	10,000
MX100-150		150A	15,000		MX1000-15		15A	15,000
MX100-200		200A	20,000	6U	MX1000-20		20A	20,000	6U
MX100-250		250A	25,000		MX1000-25		25A	25,000
MX100-300		300A	30,000		MX1000-30		30A	30,000
MX200-25	200V	25A	5,000	3U	30kW 이상 제품은 전화 또는 메일로 문의 부탁드립니다. toyotech@toyotech.co.kr TEL. 032-541-2371
MX200-50		50A	10,000
MX200-75		75A	15,000
MX200-100		100A	20,000	6U
MX200-125		125A	25,000
MX200-150		150A	30,000

옵션	액세서리
AC Input 케이블 (주문제작) 출력 케이블 (주문제작)	AC Input 케이블 출력 볼트 Rack mount Bracket 매뉴얼 Demo software 프로그램
