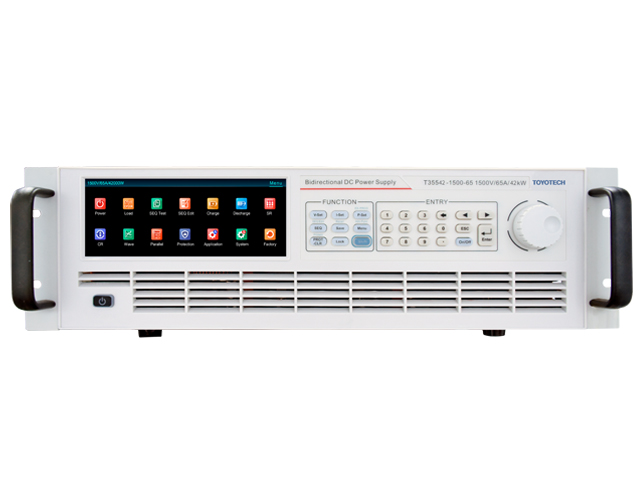

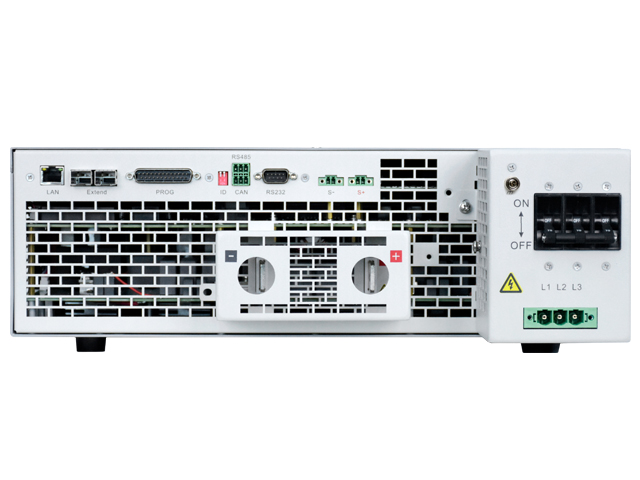

T35500 Series

T35500 시리즈는 DC 전원 공급 장치와 회생형 부하를 통합하여 전류를 공급하고 흡수하는 이중 사분면이 있는 고전력 양방향 프로그래머블 DC 전원 공급 장치입니다. 광범위한 전압 범위와 높은 전력 밀도로 0~1500V, 42kW 의 출력을 3U 사이즈로 구현 하였으며 다양한 DUT 테스트 환경을 지원합니다. T35500 시리즈는 빠른 동적 응답, 고정확도 출력 및 측정 기능을 갖추고 있으며, 태양광 시뮬레이션, 배터리 시뮬레이션 및 기타 소프트웨어로 구성하여 사용자가 여러 시나리오에서 정확하고 효율적인 테스트를 실현할 수 있도록 지원합니다.

Main Features

• 높은 전력 밀도, 3U 사이즈 42kW, 최대 420kW 출력
• 와이드 레인지의 출력 범위
• 고속 dynamic response, voltage rise and fall time ≤ 5ms
• 전압 accuracy: 0.02%+0.02%F.S.; 전류 accuracy: 0.1%+0.1%F.S.
• CC&CV 우선모드 선택 가능
• Master/Master 병렬 연결 모드, 최대 MW 확장 지원
• CC/CV/CP 소스 모드 지원
• CC/CV/CP/CR 로드 모드 지원
• Battery simulation, charge/discharge test, sequence test, waveform function 등
• PV array I-V curve simulation function (옵션)
• LAN/RS232/RS485/CAN 통신 기본
• Modbus-RTU, SCPI, CANopen protocol 제공

Application Fields

• 실험실, 생산라인 ATE 자동 테스트 시스템
• 태양광 인버터, 수소 연료 전지, 태양 전지 매트릭스 및 기타 신에너지 분야
• 에너지 저장 컨버터, UPS, 태양광 저장 장치 및 기타 에너지 저장 분야
• BOBC, DC-DC, 모터 드라이브, 충전 파일 및 기타 자동차 분야
• 전력 배터리, 납 배터리, 슈퍼커패시터 등의 충전/방전 테스트
• 항공우주 전자, 고전력 통신 장비, 드론 등의 테스트

Functions & Advantages

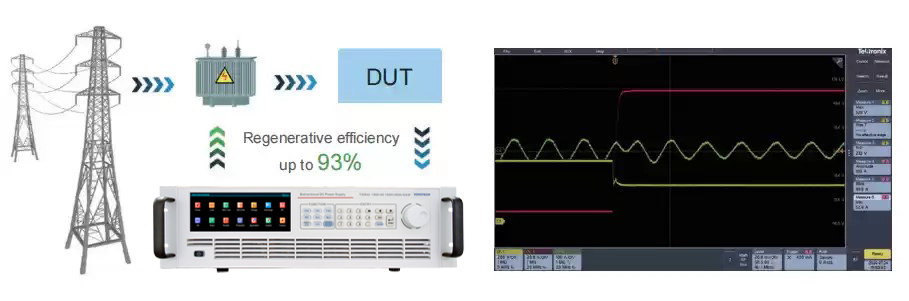

Seamless switch between source and load to regenerate energy

전원 공급 장치와 회생형 부하가 통합된 T35500 시리즈 양방향 전원 공급 장치입니다. 출력과 회생 전류 사이에서 지속적으로 원활하게 변환하여 전압 또는 전류 오버슈트를 효과적으로 방지할 수 있습니다. 부하 모드에서 T35500 시리즈는 입력된 전력을 전기 에너지로 그리드에 깨끗하게 반환하며 재생 효율은 최대 93%입니다. 리튬 배터리, UPS, BOBC 및 기타 장비 테스트에 널리 사용됩니다.

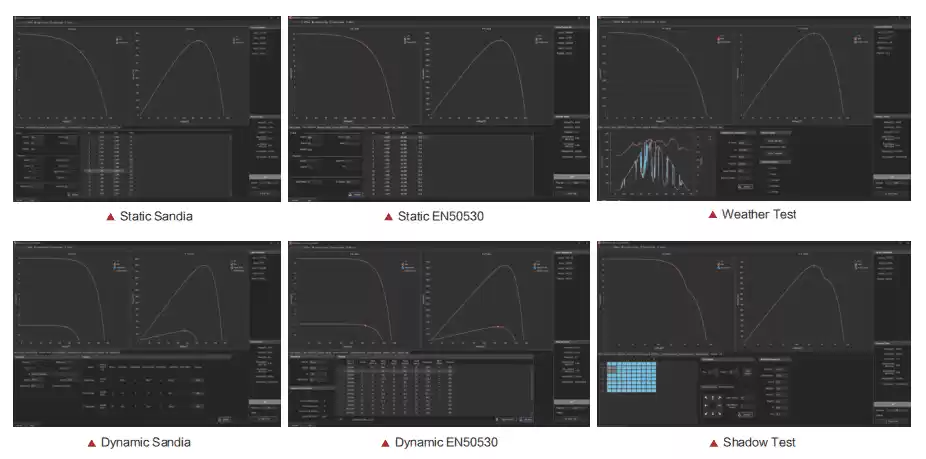

PV Cell Simulation (Optional)

T35500 시리즈는 정확한 측정, 높은 안정성, 빠른 응답 속도의 특성을 가진 DC 전원 공급기로 NS91000을 사용하여 태양 전지 매트릭스의 I-V, P-V 곡선을 정확하게 시뮬레이션할 수 있습니다. Vmp, Pmp 및 기타 매개변수를 설정한 후 규정을 준수하는 보고서를 생성할 수 있으며, 이는 PV 인버터의 정적 및 동적 최대 전력 추적 효율을 테스트하는 데 사용되며, 마이크로그리드, 분산형 태양광 및 기타 전력 시스템의 시스템 시뮬레이션 및 핵심 장비 테스트를 지원할 수 있습니다.

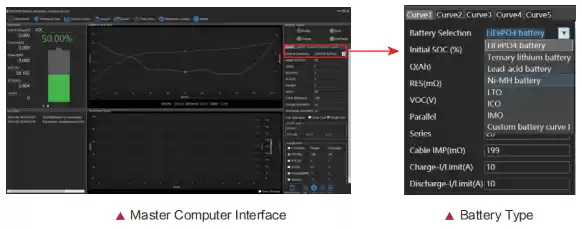

Battery Simulation

T35500 시리즈는 NS81000 배터리 시뮬레이터 소프트웨어를 사용하여 다양한 유형의 배터리 시뮬레이션에 대한 사용자의 요구를 충족하고 테스트 효율성을 개선합니다. NS81000에는 7개의 표준 배터리 모델 라이브러리가 있으며, 사용자는 해당 배터리 유형만 선택하고 기본 용량 및 보호 매개변수를 구성하면 소프트웨어가 해당 유형의 배터리 특성 곡선을 빠르게 생성할 수 있습니다. 또한 2가지 유형의 사용자 정의 배터리 특성 곡선이 있으며, 엔지니어는 배터리 곡선 데이터의 실제 측정을 기반으로 데이터를 소프트웨어로 가져와 시뮬레이션을 수행할 수 있습니다.

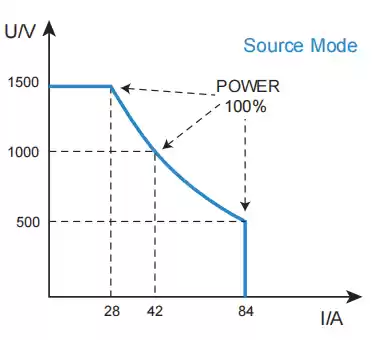

Wide range, high power density for saving cost and space

T35500 시리즈 양방향 DC 전원 공급 장치는 효율적인 방열 설계, 최적화된 장치 선택, 시스템 방열을 채택하여 3U 사이즈 에서 최대 42kW의 전력 출력을 제공하며 와이드 레인지로 설계되어 있습니다. 정격 출력 전력 범위에서 더 넓은 범위의 전압과 전류를 출력할 수 있는 T35500 시리즈는 다양한 전압/전류 레벨의 제품에 대한 엔지니어의 테스트 적용 시나리오를 충족시키고 실험실 또는 자동화된 테스트 시스템에서 구매 비용과 공간 점유를 크게 줄입니다.

CC&CV priority function

T35500 시리즈는 전압 제어 루프 또는 전류 제어 루프의 우선 순위를 선택하는 기능이 있습니다. 이를 통해 다양한 DUT에 대한 최적의 테스트 모드를 선택하여 DUT를 보호할 수 있습니다.

그림1에 표시된 것처럼 DUT가 저전압 프로세서 또는 DC-DC전원 모듈에 전원을 공급하는 등 테스트 중에 전압 오버슈트를 줄여야 하는 경우 빠르고 부드러운 상승 전압을 얻기 위해 CV우선 모드를 선택해야 합니다.

또한 그림2에 표시된 것처럼 DUT가 테스트중에 전류 오버슈트를 줄여야 하거나 배터리 충전 시나리오와 같이 DUT의 임피던스가 낮은 경우 빠르고 원활한 상승 전류를 얻기 위해 CC우선 모드를 선택해야 합니다.
