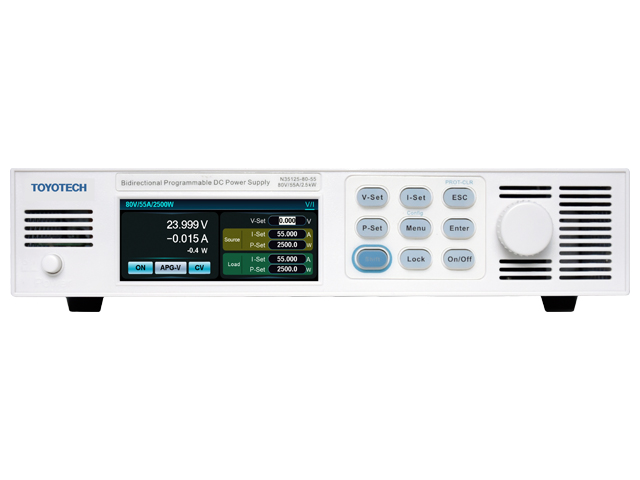

N35100 Series

N35100 시리즈는 와이드 레인지의 양방향 프로그래머블 DC 전원 공급 장치 입니다. N35100 시리즈는 DC 전원 공급 장치 뿐만 아니라 회생형 전자 부하로 그리드에 회생 반환할 수 있는 이중 사분면 설계를 채택하여 전력 소비를 절약하고 공간 열 손실을 줄여 테스트 비용을 크게 줄일 수 있습니다. N35100 시리즈는 신재생 에너지, 자동차, ESS, 전동 모빌리티 등 다양한 기타 산업에서 널리 사용될 수 있는 고정밀 측정 및 다중 테스트 기능을 제공합니다.

Main Features

• 19인치 half, 1U 사이즈의 2500W 전력으로 높은 전력 밀도
• 전압 80V, 전류 ±55A 양방향 전원
• CC/CV 우선 모드 선택
• 전압 및 전류의 slew rate 제어
• CC/CV/CR/CP 로드 모드 지원
• CC/CV/CP 소스 모드 지원
• SEQ test, Charge/Discharge test 지원
• OVP, UVP, OCP, OPP, OTP 의 다양한 Protection 모드

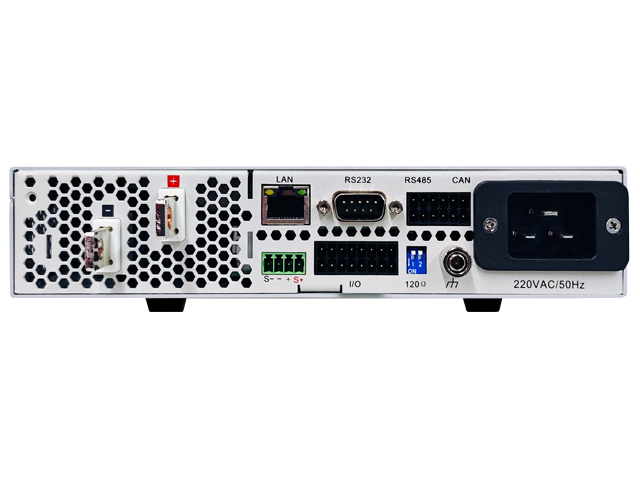

• LAN/RS232/RS485/CAN 통신 제어
• Modbus-RTU/CAN open/SCPI 표준 프로토콜 지원

Application Fields

• ESS, UPS 등과 같은 에너지 저장 어플리케이션
• 인버터, 드라이브, 모터 컨트롤러 등과 같은 모터 드라이브 테스트 어플리케이션
• 전동공구, 전기차, 드론, 모빌리티 등과 같은 배터리 구동 디바이스
• 차량용 인버터, 순환 펌프, 자동차 전장품 등 자동차 관련 분야

Functions & Advantages

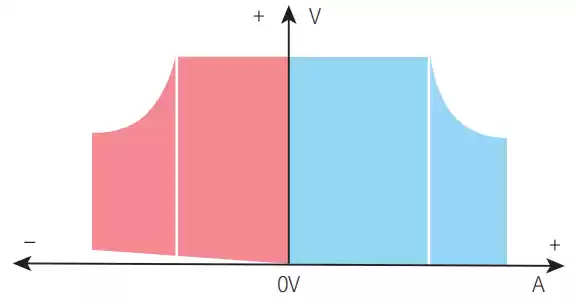

Bidirectional current, seamless switch between source and load

N35100 시리즈는 DC 소스를 제공할 뿐만 아니라 입력되는 DC 소스를 회생 흡수하여 전기 에너지를 그리드에 깨끗하게 반환할 수 있습니다. N35100 시리즈 양방향 전원 공급 장치는 출력과 흡수 전류 사이에서 지속적으로 원할하게 변환되어 전압 또는 전류 오버슈트를 효과적으로 방지할 수 있습니다. 리튬 이온 배터리, UPS, 배터리 보호 보드 및 기타 에너지 저장 장비 테스트에 널리 사용됩니다.

Wide range of output design

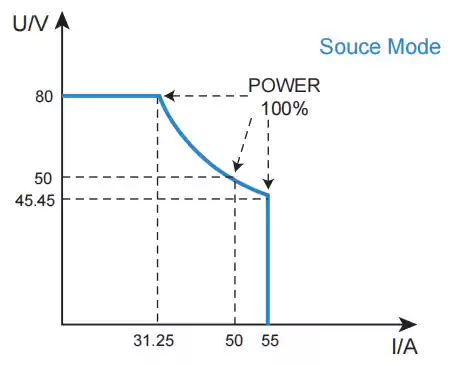

N35100 시리즈 양방향 DC 전원 공급 장치는 와이드 레인지로 설계 되었습니다. 정격 출력 전력 범위에서 더 넓은 범위의 전압과 전류를 출력할 수 있어 다양한 전압/전류 레벨의 제품에 대한 엔지니어의 테스트 시나리오를 만족 시키고 실험실 또는 자동화 테스트 시스템에서 구매 비용과 공간 점유를 크게 줄일 수 있습니다. 예를 들어 N35125-80-55는 최대 출력 전압과 출력 전류는 각각 80V와 55A의 범위 내에서 2500W 까지 출력 가능 합니다.

CC&CV priority function

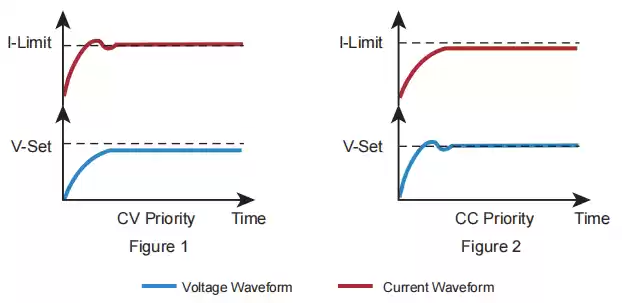

N35100 시리즈에는 전압 루프 피드백 회로 우선 모드 또는 전류 루프피드백 회로 우선 모드를 설정하는 기능이 있으며, DUT를 더 잘 보호하기 위해 DUT의 특성에 따라 최적의 테스트 작업 모드를 설정할 수 있습니다. 그림1 에서 볼 수 있듯이 테스트 중 전압 오버슈트를 줄여야 할 경우 빠르고 원할한 전압 상승을 얻기 위해 CV우선 모드를 사용해야 합니다. 그림2 에서 볼 수 있듯이 테스트 중에 전류 오버슈트를 줄여야 할 경우 빠르고 원할한 상승 전류를 얻기 위해 CC우선 모드를 사용해야 합니다.

Product Line-Up

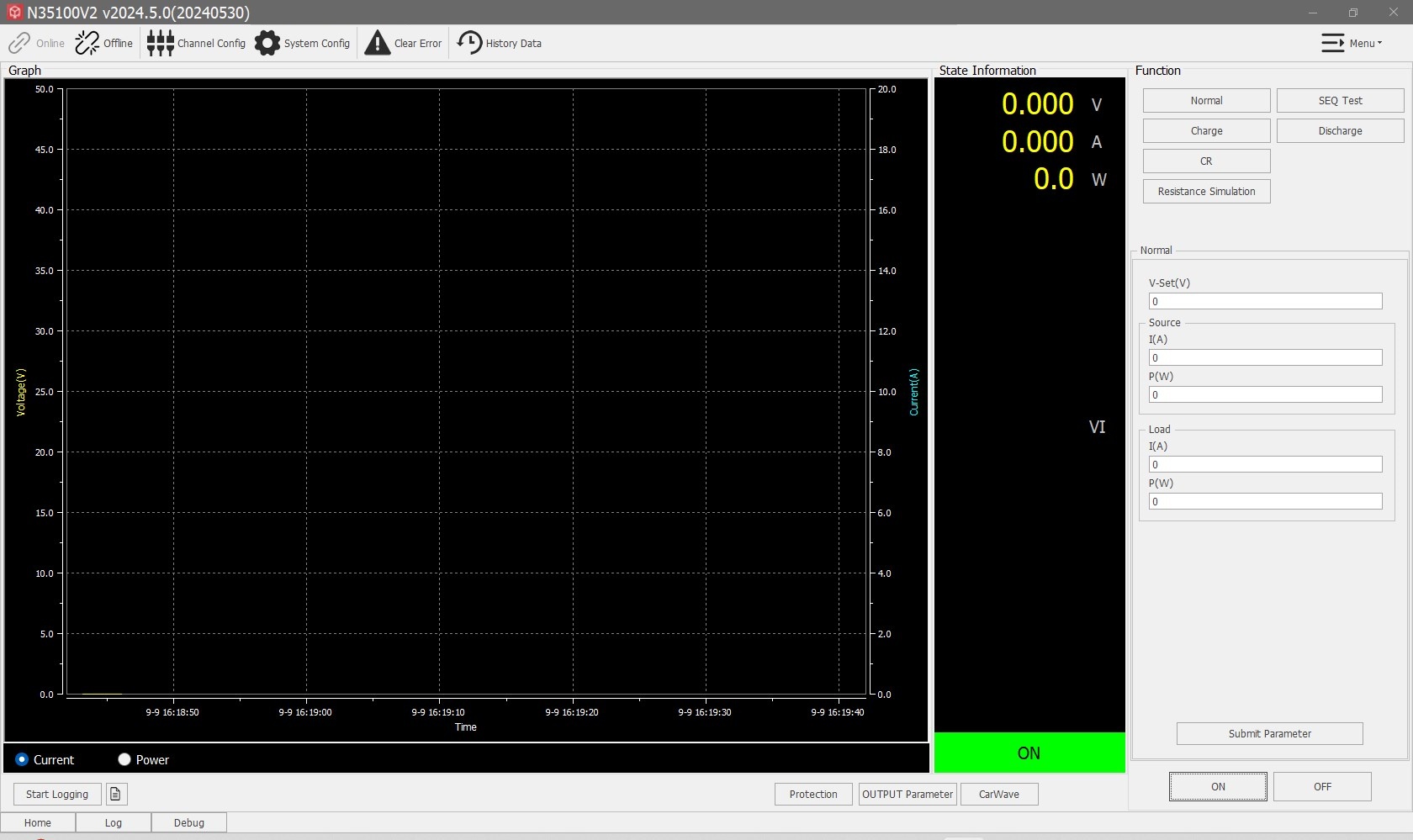

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
