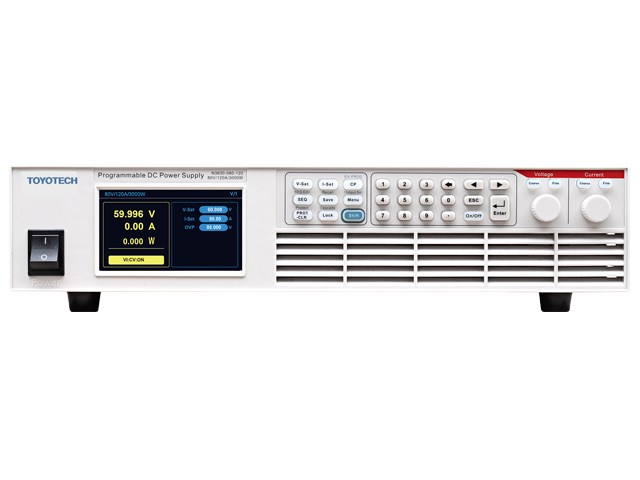

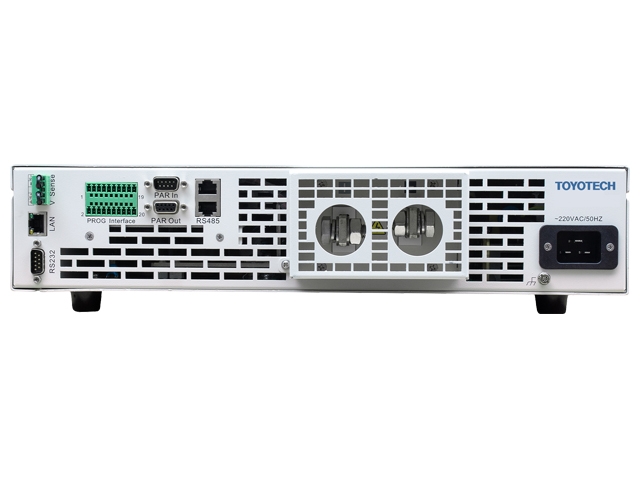

N3600 Series

N3600 시리즈는 와이드 레인지의 프로그래머블 DC 전원 공급 장치 입니다. cascade 모드, CV/CC/CP 모드, SEQ 테스트 및 외부 프로그래밍을 지원합니다. N3600 시리즈는 다양한 기능과 고성능, 고정밀로 다양한 분야에서 활용 가능합니다.

Main Features

• 전압 16V-1200V
• 전류 5A-1500A
• 출력 800W-9kW
• Multiple devices operation in cascade mode, up to 90kW
• CC, CV, CP 모드
• Sequence 테스트 모드(SEQ), 최대 100개 그룹 시퀀스 파일, 파일당 최대 100개의 step
• 상승, 하강 slew rate 제어
• 편리한 디스플레이 및 키패드 제공
• RS232/LAN 통신 인터페이스
• OCP, OVP, UVP, OTP, OPP의 다양한 Protection 모드, 주변 제어 장치 통신 오류 알람
• Analog programming (APG) 인터페이스, 전류 모니터링 인터페이스,  복잡한 기능 제어 및 모니터링을 실현하기 위한 원격 트리거 기능

Application Fields

• 이차전지, 태양광발전, 수소연료전지, ESS 등 신재생에너지 분야
• 가전제품, 디스플레이, 통신 등 분야
• 연구소, 생산라인, ATE 자동 테스트 시스템
• 컨버터, 인버터, BMS, 자동차 전장 등 자동차 분야
• 항공 우주 전자 장치의 테스트 및 전원 공급
• 컨트롤러, 드라이브, 서버, 로봇 등 산업 자동화 분야

Functions & Advantages

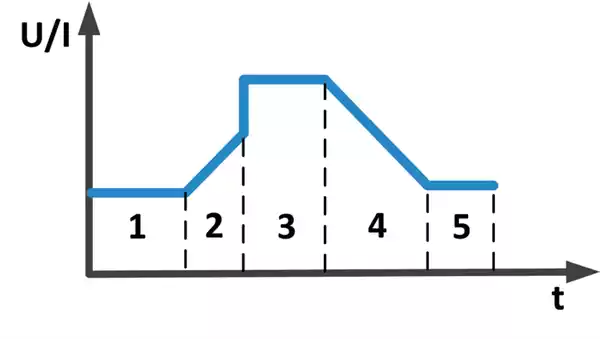

SEQ function

SEQ 테스트 모드는 단일 Step에 출력 전압, 전류, 기울기 및 유지 시간의 설정을 제공 합니다.

Voltage up to 1200V, making high voltage test more secure

N3600 시리즈는 최대 1200V를 지원 합니다. LED, 배터리, DC-DC컨버터 및 기타 산업 분야에서 고전압은 전원 공급 장치의 기본 요구 사항 입니다. 위에서 언급한 산업 외에도 N3600 시리즈는 매우 높은 전압 요구 사항을 가진 특수 테스트에도 적용될 수 있습니다. 고전압 테스트의 안전은 항상 엔지니어의 관심사였습니다. 도요테크는 테스트의 안전성을 보장하기 위해 안전 단자 설계 등 세부 사항에 중점을 두고 있습니다.

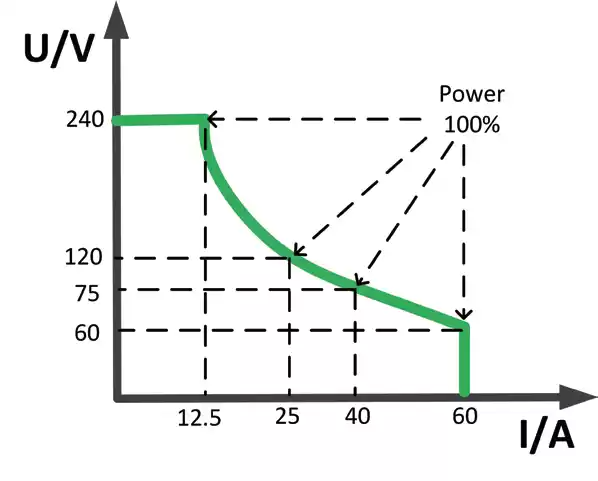

Wide range for saving purchase cost

N3600 시리즈는 와이드 레인지 DC 전원 공급장치로 설계 되었습니다. 예를 들어 모델 N3630-240-060 는 최대 정격 출력은 3kW이며 전압 최대 240V 전류 최대 60A 의 범위를 제공합니다. 이 기능은 기존 전원 공급 장치에 비해 적용 가능한 범위가 넓습니다.

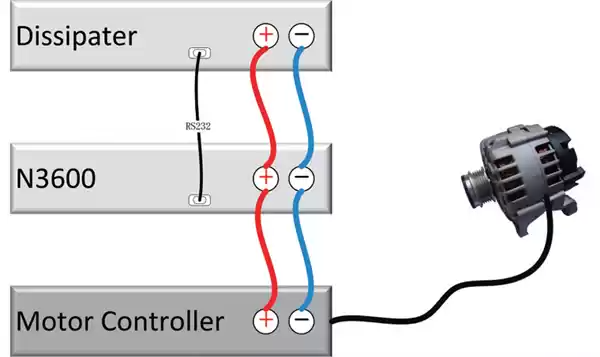

External dissipater function

N3600 시리즈를 사용하여 모터 등 유도성 부하에 전원을 공급하는 경우 N3600 시리즈의 전면 패널에 있는 ON/OFF 버튼을 눌러 전원 공급을 중단합니다. 이때 모터는 설정 값 보다 큰 전압을 전원 공급 장치에 발생하게 되어 전원 공급 장치와 모터에 손상을 줄 수 있습니다. 이를 방지하기 위해 사용자는 부하를 N3600에 분산기로 연결할 수 있습니다. 부하의 설정 전압은 N3600의 설정 전압보다 높아야 합니다. 부하의 설정 전압이 N3600의 설정 전압보다 높으시리즈는 와이드 레인지의 프로그래머블 DC 전원 공급 장치 입니다. cascade 모드, CV/CC/CP 모드, SEQ 테스트 및 외부 프로그래밍을 지원합니다. N3600 시리즈는 다양한 기능과 고성능, 고정밀로 다양한 분야에서 활용 가능합니다.

Product Line-Up

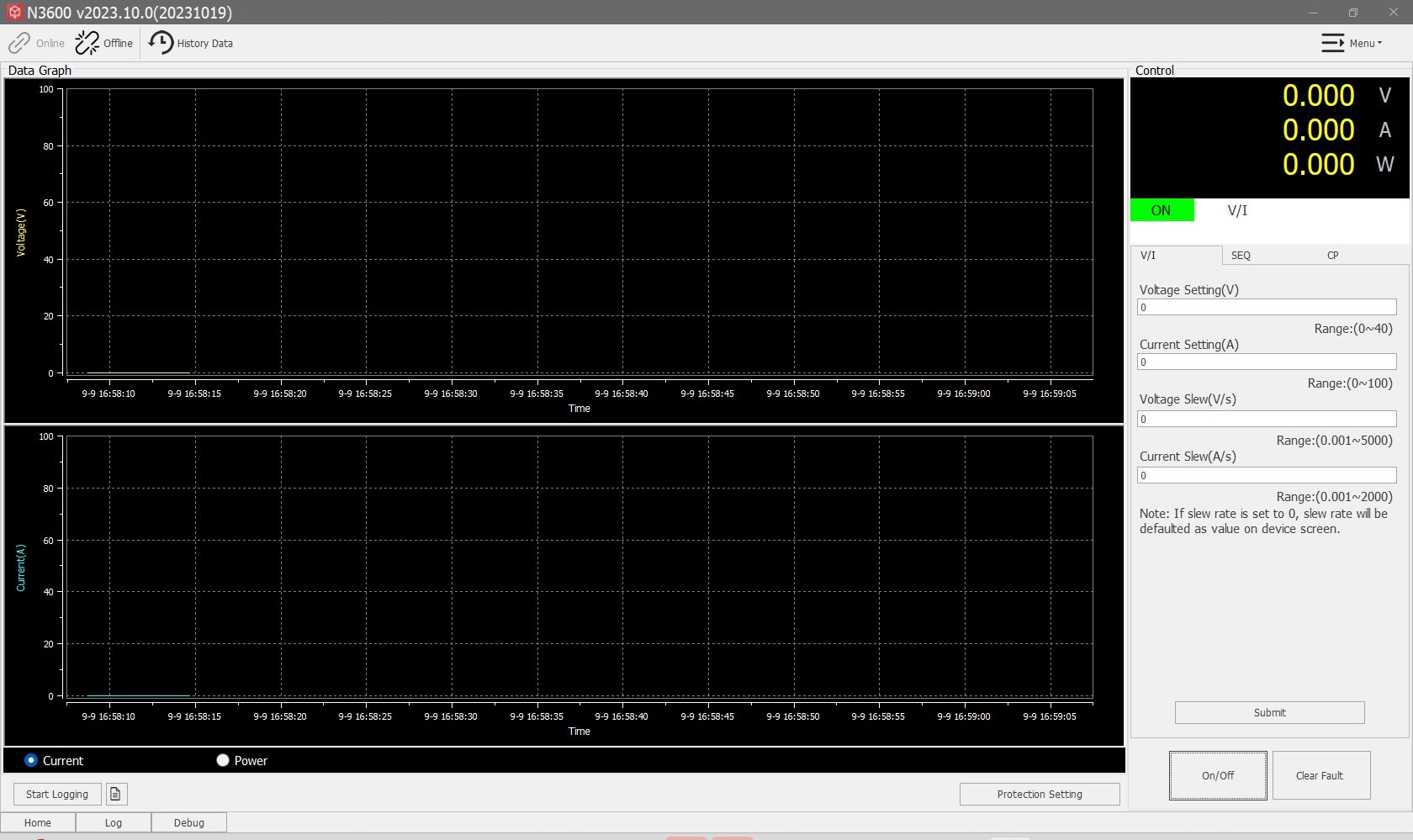

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
