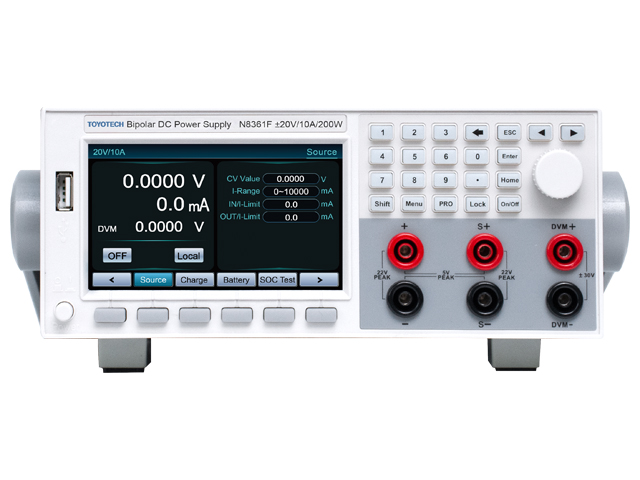

N8361F Series

N8361F 시리즈는 양극성 전압을 출력하는 bipolar 타입인 동시에 양방향 전류 출력을 갖춘 프로그래머블 DC 전원 공급치로서 1사분면부터 4사분면까지 작동할 수 있습니다. N8361F는 빠른 응답, 높은 정확도, 높은 안정성, 높은 유연성과 같은 특성을 지원합니다. 전압 상승 및 하강 시간이 50us 미만이고 전류 정확도가 최대 1uA 이므로 아날로그 회로, 실험실 장비, 전자 부품 테스트 및 자동차 전자 접지 드리프트 테스트와 같이 양극 및 음극 전압 전원 공급 장치가 필요한 어플리케이션에 사용할 수 있습니다.

Main Features

• 전압 범위:-20V~+20V
• 전류 범위: -10A~+10A, 전력 범위：0-200W
• 전압 Rise & Fall 시간 ≤50μs
• SEQ mode 지원
• 전압 정확도 0.01%+2mV, 전류 정확도 최대 1μA
• 고정밀 DVM
• 전면, 후면 출력 지원
• Digital I/O로 트리거 테스트 지원
• LAN/RS232/CAN 통신

Application Fields

• Positive, negative 전압 전자 제품 테스트
• 가전 제품 고속 충전 테스트
• 아날로그 회로, 릴레이 테스트
• ECU 그라운드 드리프트 테스트

Functions & Advantages

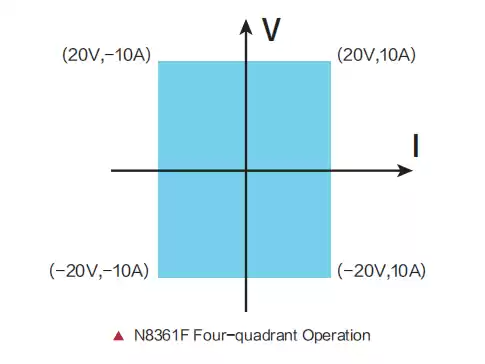

Bipolar power supply,four-quadrant operation

바이폴라 DC 전원 공급 장치의 특징은 양극 및 음극 극성 스위치 입니다. 스위치를 조정하여 사용자는 회로 테스트 요구 사항에 맞게 양의 전압 또는 음의 전압 출력을 선택할 수 있습니다. N8361F 모델은 양방향 전류 설계를 적용하여 4사분편 동작을 지원 합니다..

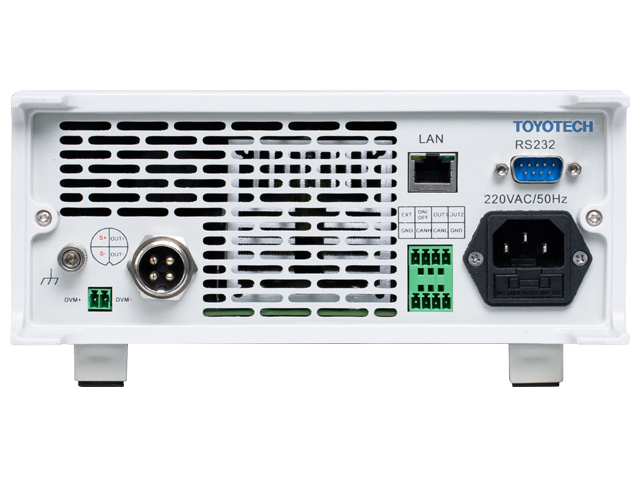

Front and rear wiring design

N8361F 시리즈는 전면 출력 및 후면 출력 단자를 모두 제공하여 사용자의 환경이나 어플리케이션 테스트에 편의성을 제공 합니다.

DVM test function

N8361F 시리즈는 기본적인 회로 측정 기능을 제공 합니다. 외부 전압을 테스트 하기 위한 1채널의 DVM이 내정되어 있습니다. 전압 범위는 -30V ~ 30V이며 분해능은 0.1mV 입니다. LCD 디스플레이에 화면에서 전압 변화를 관찰하는 데 편리하도록 데이터가 표시 됩니다.

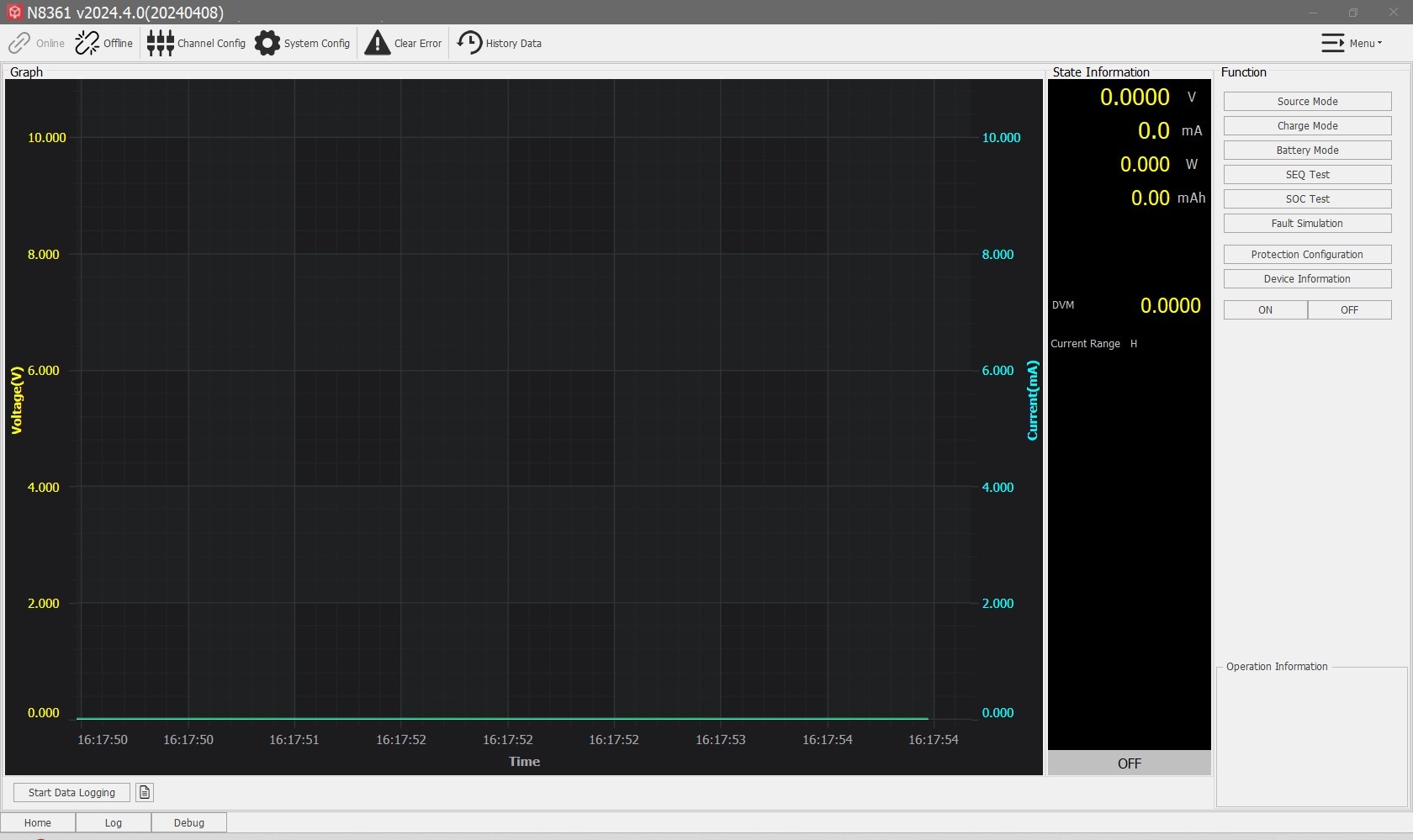

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
