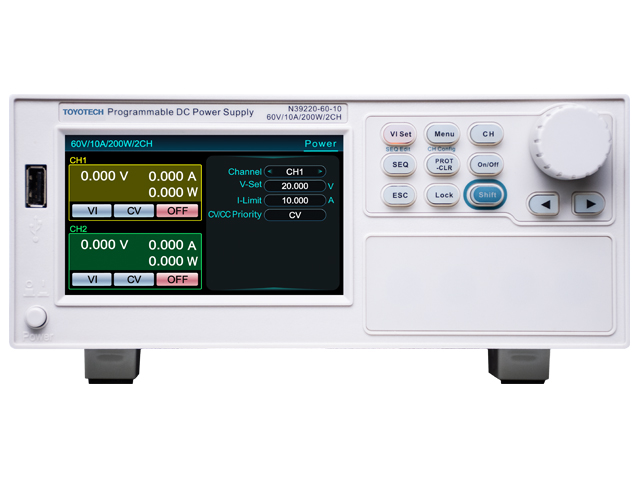

N39200 Series

N39200 시리즈는 벤치탑용으로 사용할 수 있는 고정밀 듀얼 채널 프로그래머블 DC 전원 공급 장치 입니다. N39200 시리즈는 절연되어 있는 2개의 독립 채널을 제공 합니다. 전면 팰널의 작동과 PC 통신을 이용하여 원격 제어가 모두 지원 됩니다. N39200 시리즈는 실험실 테스트, ATE 테스트 시스템, 신뢰성 시험 테스트 등 다양한 분야에 활용할 수 있습니다.

Main Features

• 전압 범위: 60V/150V
• 전류 범위: 4A/8A/10A/20A
• Power range: 200W/400W/600W
• 고화질 터치 스크린 디스플레이
• 편리한 사용자 인터페이스
• LAN, RS232 통신
• CC & CV 우선모드 선택
• OVP, OCP, OTP, short circuit Protection 모드
• Dual LAN ports 지원
• 절연 되어있는 독립적인 2개의 출력 채널

Application Fields

• 학교, 실험실
• 기업 연구소, 시험 기관
• 생산 라인, 품질 검사
• 신뢰성 시험

Functions & Advantages

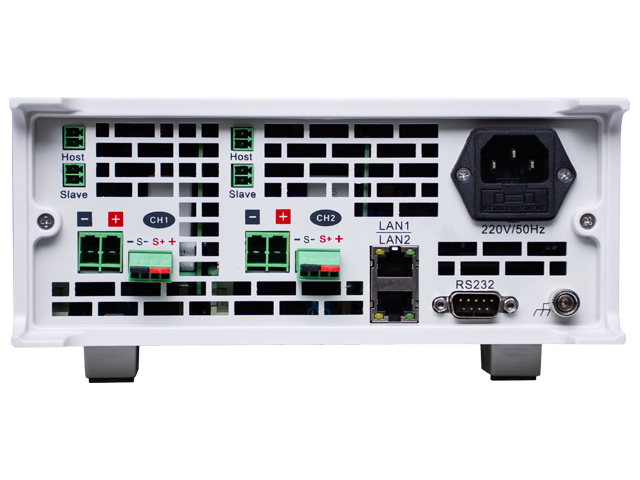

Dual channels, compact size and light weight

N39200 시리즈는 19인치 Rack 호환 2U half 사이즈의 디자인으로 설계 되었으며 절연된 2개의 출력을 제공 합니다. 2개의 채널을 동시에 테스트 할 수 있으므로 테스트의 효율성을 향상 시킵니다.

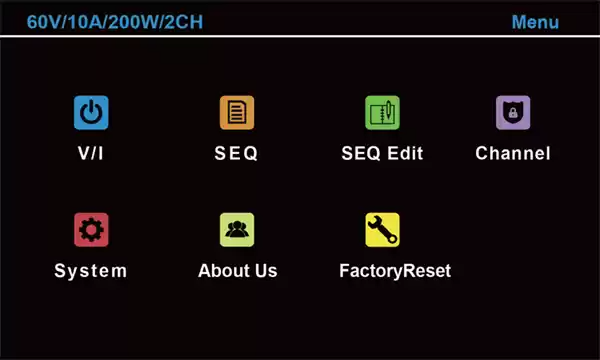

UI flat icons

아이콘이 적용된 디스플레이 UI는 편리한 사용과 빠른 제어에 도움이 됩니다.

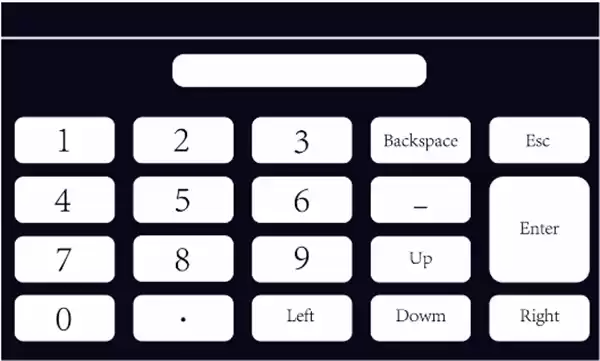

Virtual keypad

N39200 시리즈는 제어 편리성 확보를 디지털 키패드를 제공 합니다.

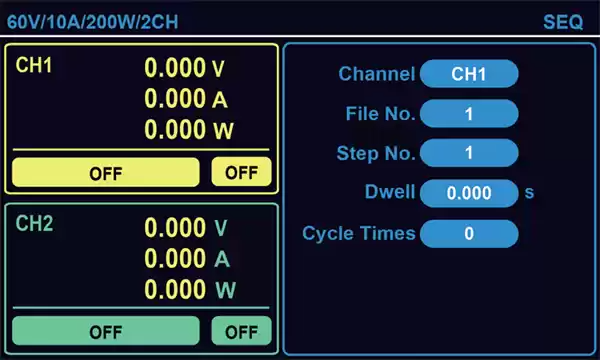

SEQ mode

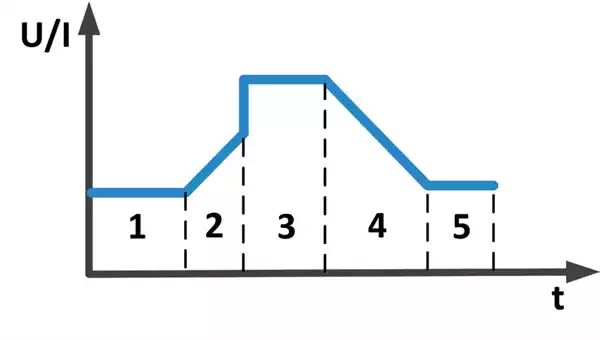

SEQ 모드에서 step 당 출력 전압, 전류, 유지시간을 설정하여 순차 반복 테스트가 가능 합니다.

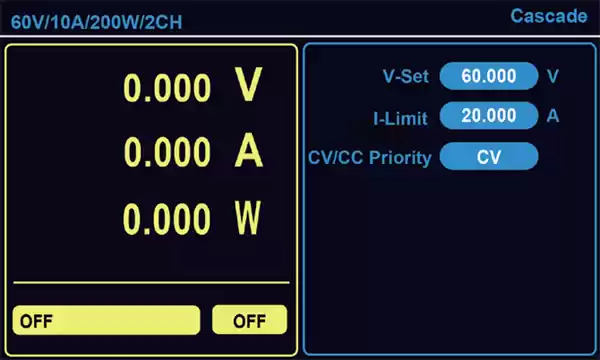

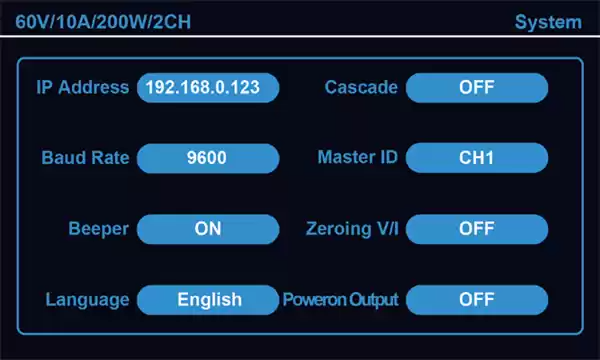

Cascade mode for power expansion

N39200 시리즈는 내부적인 2채널 병렬 모드를 지원 합니다. 별도 수동 배선 없이 병렬 모드로 사용할 수 있습니다.

CC&CV priority function

N39200 시리즈는 전압 제어 루프 또는 전류 제어 루프의 우선 순위를 선택하는 기능이 있습니다. 이를 통해 N39200 시리즈는 다양한 DUT에 대한 최적의 테스트 모드를 선택하여 DUT를 보호할 수 있습니다.

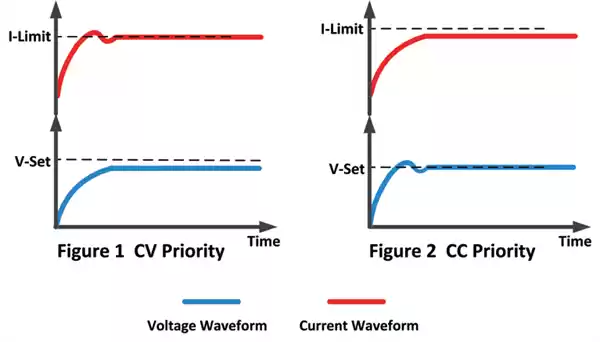

그림1에 표시된 것처럼 DUT가 저전압 프로세서 또는 FPGA코어에 전원을 공급하는 등 테스트 중에 전압 오버슈트를 줄여야 하는 경우 빠르고 부드러운 상승 전압을 얻기 위해 CV 우선 모드를 선택해야 합니다.

또한 그림2에 표시된 것처럼 DUT가 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 시나리오와 같이 DUT의 임피던스가 낮은 경우 빠르고 원할한 상승 전류를 얻기 위해 CC우선 모드를 선택해야 합니다.

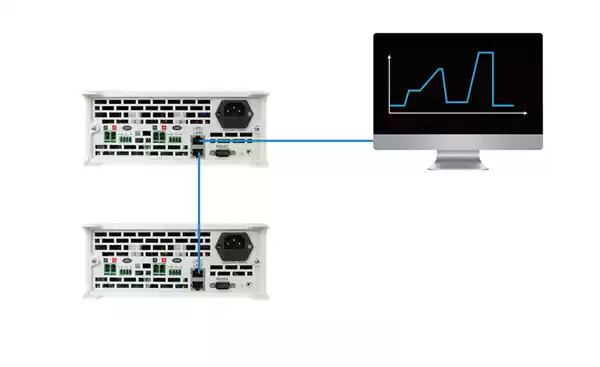

Dual LAN ports for multiple devices control

N39200 시리즈는 2개의 LAN 포트가 장착되어 있어 여러 장치를 컨트롤 하기 위한 시스템의 빠른 구축을 지원 합니다.
