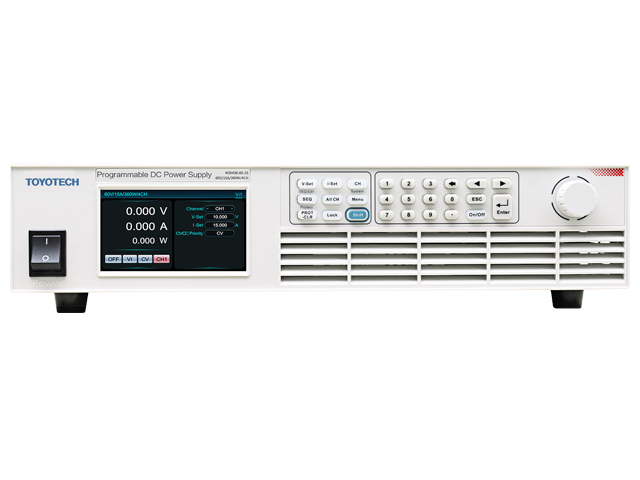

N39400 Series

N39400 시리즈는 19인치 Rack 2U 사이즈로 고정밀 멀티 채널 프로그래머블 DC 전원 공급 장치 입니다. N39400 시리즈는 최대 4채널의 출력을 제공하며, 모든 채널은 절연되어 있습니다. 전면의 컨트롤 패널의 조작과 통신 포트를 이용한 원격 제어가 모두 지원 됩니다. N39400 시리즈는 실험실 테스트 및 시스템 제어, 생산 라인 및 검사 등에 널리 사용될 수 있습니다.

Main Features

• 전압 범위: 60V/150V
• 전류 범위: 4A/6A/10A/15A
• 전력 범위: 200W/360W/600W
• CC & CV 우선 모드 선택
• 절연 되어 있는 개별 4 채널
• OVP, OCP, OTP and short circuit Protection mode

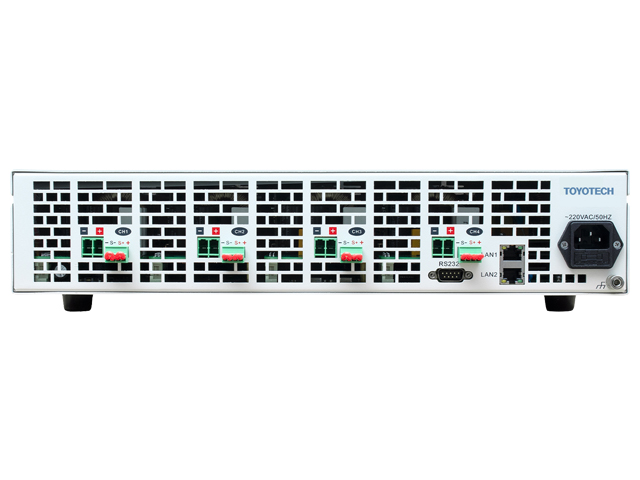

• LAN, RS232 통신 제공
• Dual LAN ports 통신 지원

Application Fields

• 신뢰성 시험
• 연구 개발실
• 생산라인 검사
• 유지보수 테스트

Functions & Advantages

Ultra-high integration, single device with up to 4 channels

N39400 시리즈는 단일 디바이스에 최대 4개의 절연된 출력 채널을 19인치 Rack 2U 사이즈로 설계 되었습니다.  하나의 디바이스는 4 스테이션 테스트를 동시에 지원할 수 있음으로 테스트 장비 수량을 크게 줄이고 테스트 효율성을 향상 시킵니다.

Remote control

N39400 시리즈는 원격 제어를 지원하여 PC와 통신할 수 있는 RS232 및 LAN 포트를 제공합니다. DEMO 어플리케이션을 이용하여 패널의 모든 기능을 사용할 수 있습니다.

Remote sense

N39400 시리즈는 부하의 실제 전압을 측정하여 보상 출력하는 Remote sense 기능을 제공하므로 리드선의 전압 드랍 오류를 제거할 수 있습니다.

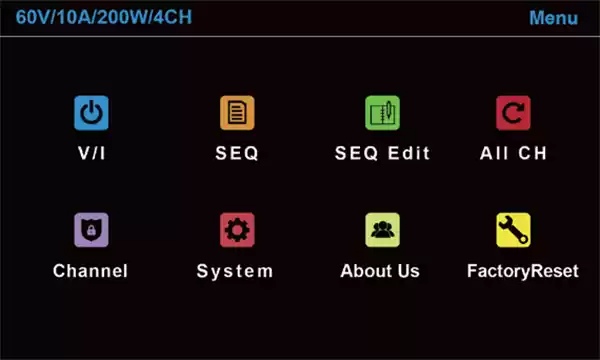

UI flat icons

UI 에 적용된 아이콘은 빠른 제어와 메뉴 구조의 이해에 도움이 됩니다.

CC&CV priority function

N39400시리즈는 전압 제어 루프 또는 전류 제어 루프의 우선 순위를 선택하는 기능이 있습니다. 이를 통해 다양한 DUT에 대한 최적의 테스트 모드를 선택하여 DUT를 보호할 수 있습니다.

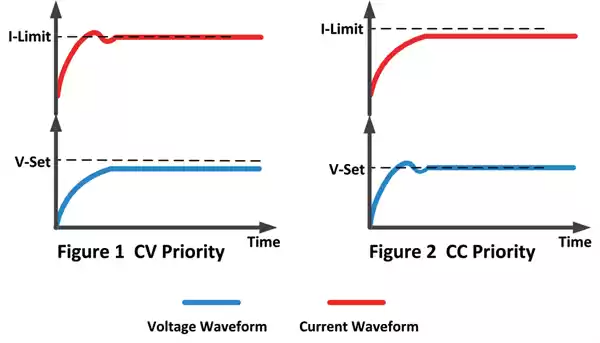

그림1에 표시된 것처럼 DUT가 저전압 프로세서 또는 FPGA 코어에 전원을 공급하는 등 테스트 중에 전압 오버슈트를 줄여야 하는 경우 빠르고 부드러운 상승 전압을 얻기 위해 CV 우선 모드를 선택해야 합니다.

또한 그림2에 표시된 것처럼 DUT가 테스트 중에 전류 오버슈트를 줄여야 핟거나 배터리 충전 시나리오와 같이 DUT의 임피던스가 잦은 경우 빠르고 원활한 상승 전류를 얻기 위해 CC우선 모드를 선택해야 합니다.

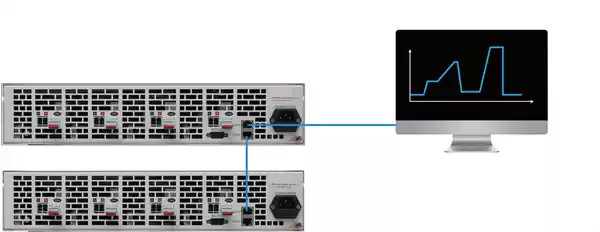

Dual LAN ports for multiple devices control

N39400 시리즈는 두 개의 LAN 포트가 장착되어 있어 빠른 조정과 테스트를 위해 여러 장치 제어를 지원 합니다.

Product Line-Up

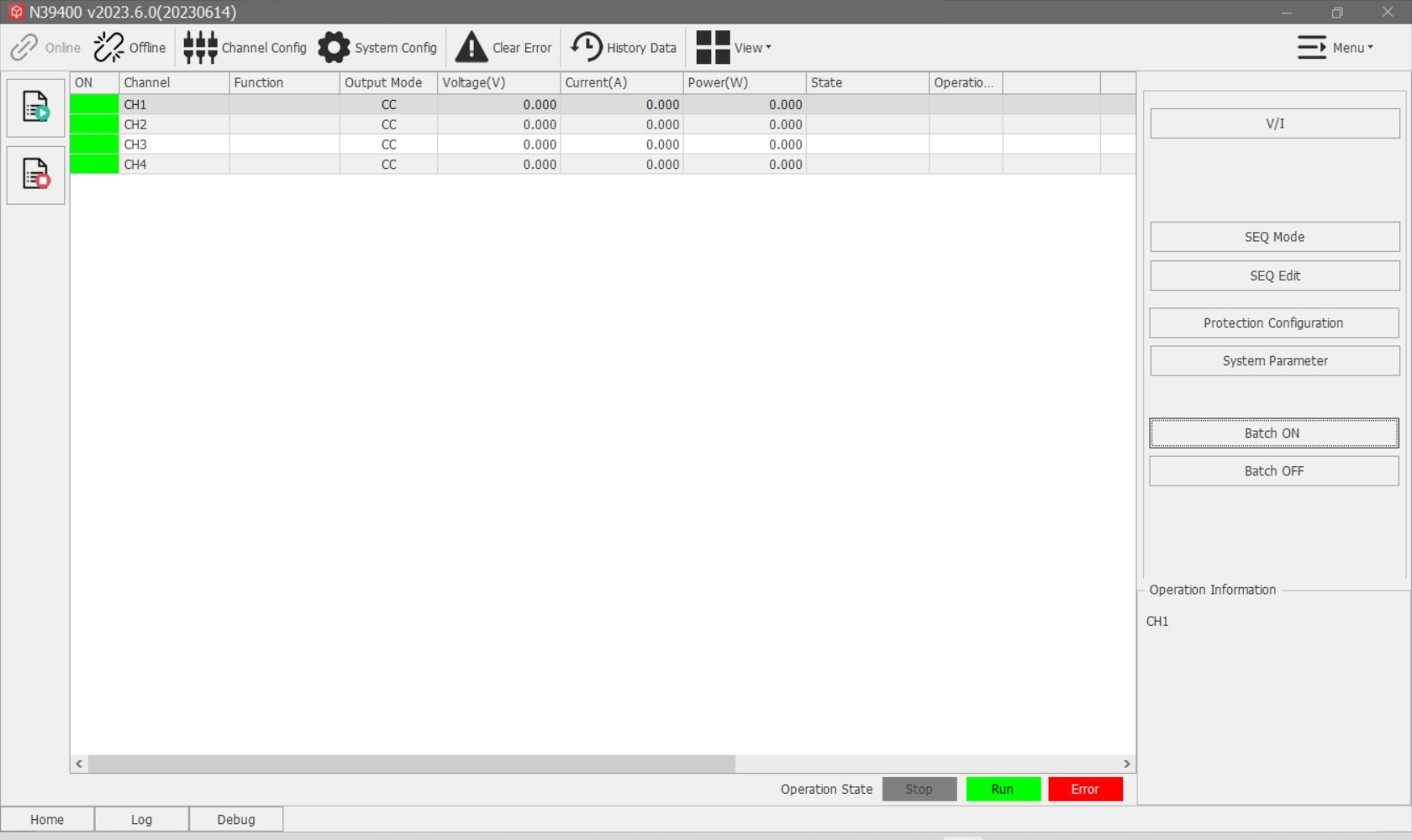

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
