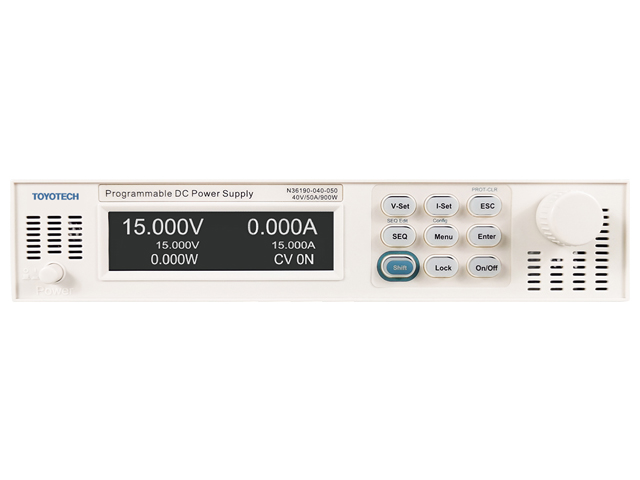

N36100 Series

N36100 시리즈는 초소형 크기의 고성능 및 높은 전력 밀도를 갖춘 와이드 레인지의 DC 전원 공급 장치입니다. 1U 높이와 19인치 Rack half 사이즈는 공간을 절약하여 비용 절감에 유리 합니다. N36100 시리즈는 빠른 응답성, 고정밀 출력 및 다양한 테스트 모드를 지원하여 다양한 테스트 어플리케이션의 요구를 충족 합니다.

Main Features

• 19인치 half, 1U 사이즈,  높은 전력 밀도
• 최대 출력 watt 900W
• Remote sense 지원
• SEQ test 지원
• External analog programming control
• OVP, OCP, OPP, OTP ,short circuit Protection mode
• CC&CV 선택 모드 지원
• 배터리 충전 테스트 및 내부 저항 시뮬레이션 기능 지원
• 효율적인 공간 활용이 가능한 디자인

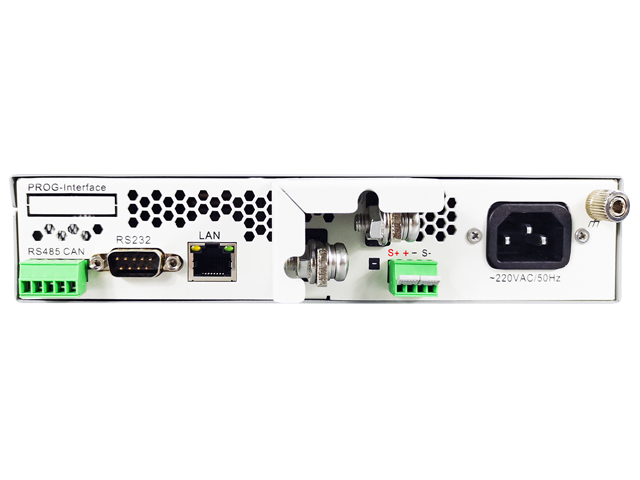

• LAN/CAN/RS232/RS485 통신 지원

Application Fields

• 개발 연구실, 제품 검사, 시험
• 자동차 부품 테스트
• ATE 테스트 시스템
• 산업용 DC-DC 컨버트
• 소형 DC 모터

Functions & Advantages

CC&CV priority function

N36100 시리즈는 전압 제어 루프 또는 전류 제어 루프의 우선 순위를 선택하는 기능이 있습니다. 이를 통해 N36100 시리즈는 다양한 DUT에 대한 최적의 테스트 모드를 선택하여 DUT를 보호할 수 있습니다.

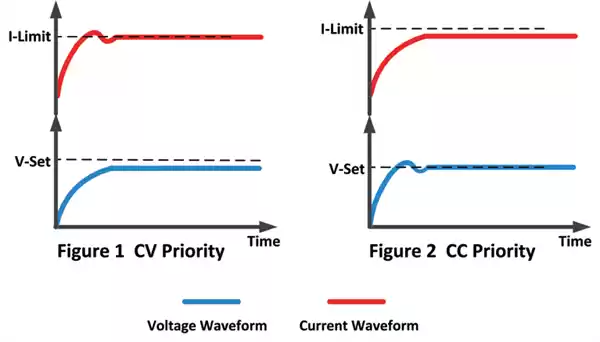

그림1에 표시된 것처럼 DUT가 저전압 프로세서 또는 FPGA코어에 전원을 공급하는 등 테스트 중에 전압 오버슈트를 줄여야 하는 경우 빠르고 부드러운 상승 전압을 얻기 위해 CV 우선 모드를 선택해야 합니다.

또한 그림2에 표시된 것처럼 DUT가 테스 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 시나리오와 같이 DUT의 임피던스가 낮은 경우 빠르고 원할한 상승 전류를 얻기 위해 CC우선 모드를 선택해야 합니다.

OLED screen

OLED 디스플레이 패널은 컴팩트한 크기, 낮은 전력 소비, 높은 밝기 및 높은 발광 효율의 장점을 갖고 있습니다.

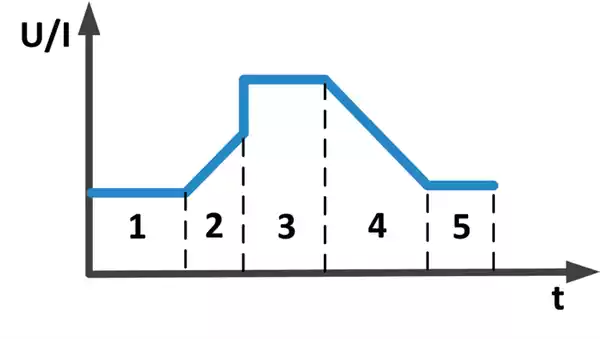

SEQ test function

N36100 시리즈의 SEQ 모드는 최대 200개의 Step을 지원합니다. 단일 Step은 전압, 전류, 전압의 기울기(slew rate), 전류의 기울기 및 유지 시간을 설정할 수 있습니다. p.

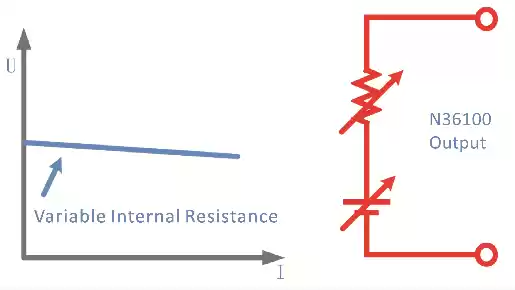

Internal resistance simulation

N36100 시리즈에서는 전압 및 내부 저항 값을 설정할 수 있습니다. 해당 출력 전류에 따라 출력 전압은 설정된 저항으로 감소합니다. 이 경우 2차 전지, 연료전지, 슈퍼 캐퍼시터의 내부 저항을 간단하게 시뮬레이션 할 수 있습니다.

Product Line-Up

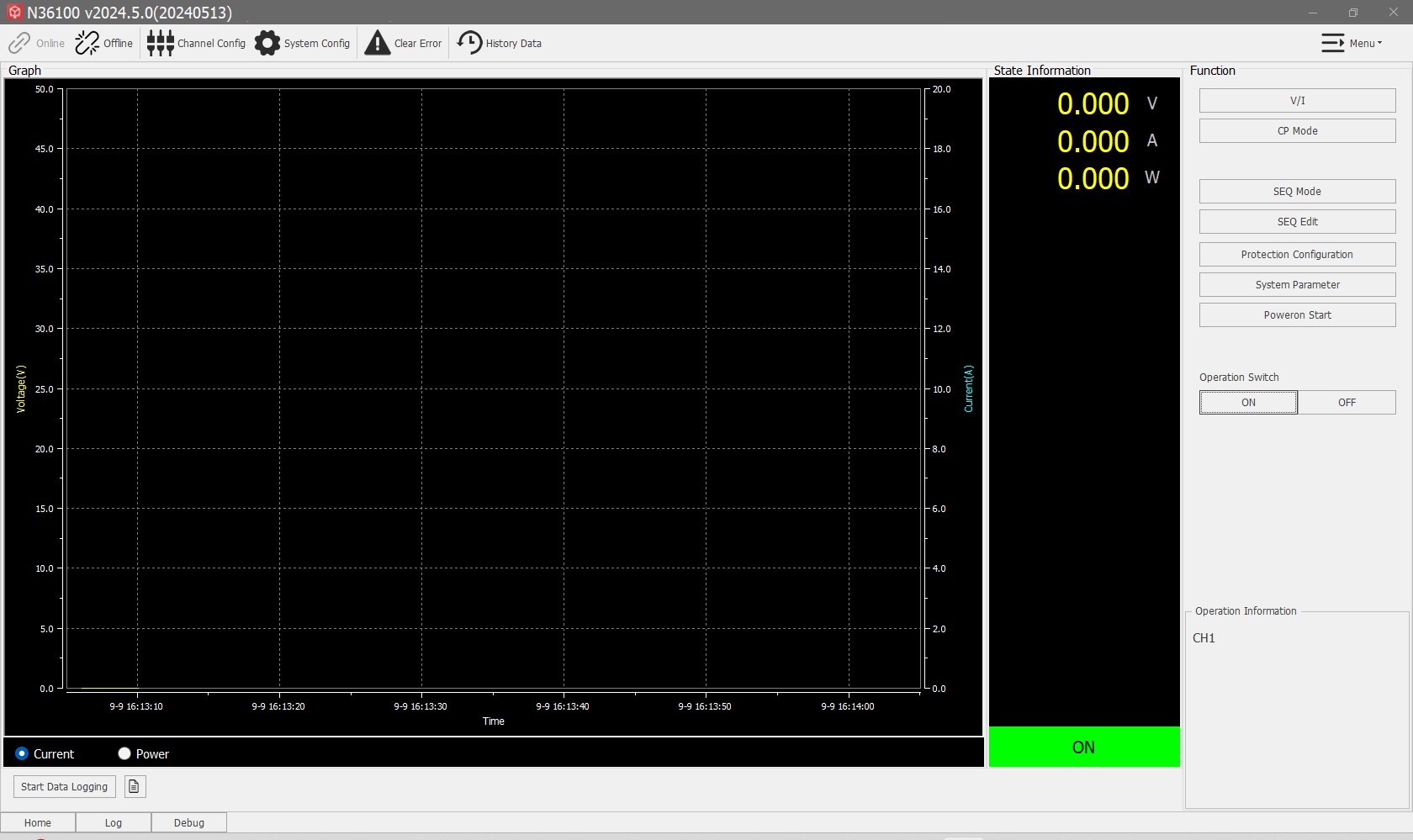

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
