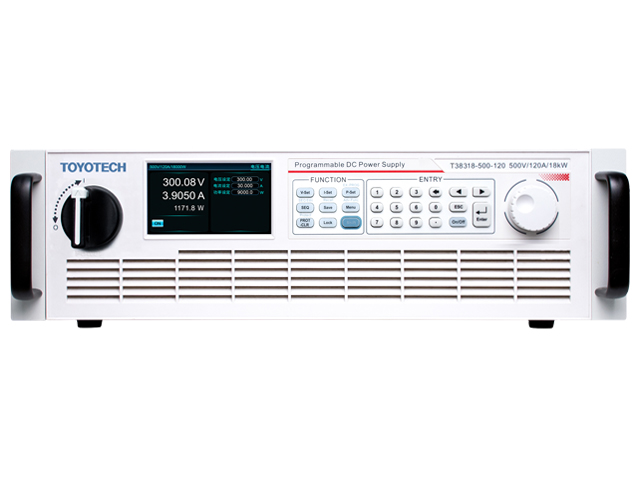

T38300 Series

T38300 시리즈는 높은 전력의 와이드 레인지의 프로그래머블 DC 전원 공급 장치 입니다. 19인치 3U사이즈의 제품에 최대 18kW로 설계 되었으며, 전력 효율은 93%에 이릅니다.  T38300 시리즈는 포괄적인 기능을 갖추고 있으며 다양한 제어 방법을 지원하므로 연구실 어플리케이션 및 자동화 테스트 시스템에 이상적인 선택 입니다.

Main Features

• 최대 전압 2250V, 최대 전류 5100A, 최대 파워 180kW
• Master/Slave 모드 연결로 최대 1.8MW 까지 확장
• 전압 정확도 0.05%F.S., 전류 정확도 0.1%F.S.
• 전압 및 전류 샘플링 속도500kHz, 분해능 16 bits
• Power factor 0.99, efficiency up to 93%
• LAN, RS232 통신 기본, GPIB, CAN, RS485, USB 옵션
• CC & CV 우선 모드 선택
• CC, CV, CP 모드
• 19인치 표준, 3U 사이즈
• 전압 및 전류의 상승 및 하강 slew rate 제어
• 내부 저항 시뮬레이션, SEQ 제어, voltage RAMP function
• OCP, OVP, LVP, OTP, OPP Protection 모드

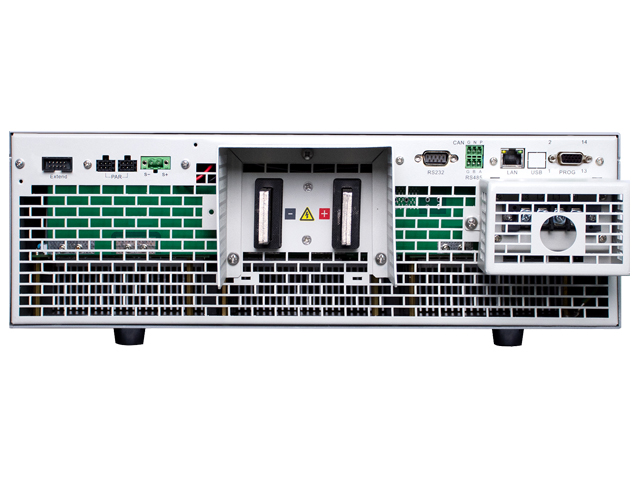

• 절연된 디지털 및 아날로그 모니터링 인터페이스 장착

Application Fields

• 이차전지, 태양광발전, 수소연료전지, ESS 등 신 재생 에너지 분야
• 고전력의 전자부품 테스트 및 전원공급
• 연구소, 생산라인, ATE 자동 테스트 시스템
• 고전력 DC-DC컨버터, 인버터 등 전력전자 분야
• 항공 우주 전자 장치의 테스트 및 전원 공급
• 컨트롤러, 드라이브, 로봇 등 산업 자동화 분야

Functions & Advantages

Wide range for saving purchase cost

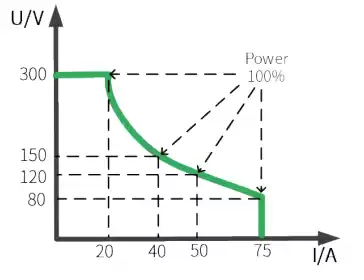

T38300 시리즈는 최대전력(Watt) 내에서 넓은 전압과 전류의 출력 범위를 제공합니다. 예를 들어 T38306-300-75 모델을 살펴보면 6kW의 전력 내에서 최대 전압은 300V, 전류는 75A 입니다.  따라서 전압이 300V 일때 전류는 20A까지 출력이 가능하고 전압이 80V 일때 전류는 75A 까지 출력이 가능합니다.  기존 전원 공급 장치와 비교하여 단일 장비로 더 많은 어플리케이션에 적용 가능하여 구매 비용과 공간 점유를 크게 줄입니다.

CC&CV priority function

T38300 시리즈는 전압 제어 루프 또는 전류 제어 루프의 우선 순위를 선택하는 기능이 있습니다. 이를 통해 다양한 DUT에 대한 최적의 테스트 모드를 선택하여 DUT를 보호할 수 있습니다.

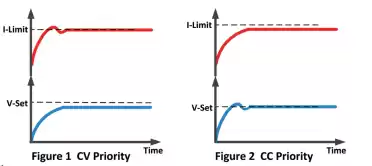

그림1에 표시된 것처럼 DUT가 저전압 프로세서 또는 FPGA 코어에 전원을 공급하는 등 테스트 중에 전압 오버슈트를 줄여야 하는 경우 빠르고 부드러운 상승 전압을 얻기 위해 CV우선 모드를 선택해야 합니다.

또한 그림2에 표시된 것처럼 DUT가 테스트 중에 전류 오버슈트를 줄여야 하거나 배터리 충전 시나리오와 같이 DUT의 임피던스가 낮은 경우 빠르고 원활한 상승 전류를 얻기 위해 CC우선 모드를 선택해야 합니다.

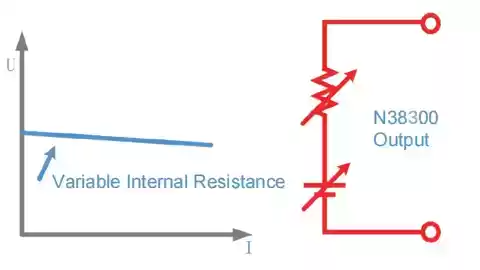

Internal resistance simulation

T38300 시리즈는 전압 및 내부 저항 값을 설정할 수 있습니다. 해당 출력 전류에 따라 출력에 따라 추력 전압은 설정된 저항으로 감소합니다. 이 경우 2차전지, 연료전지, 슈퍼 캐퍼시터의 내부 저항을 간단하게 시뮬레이션 할 수 있습니다.

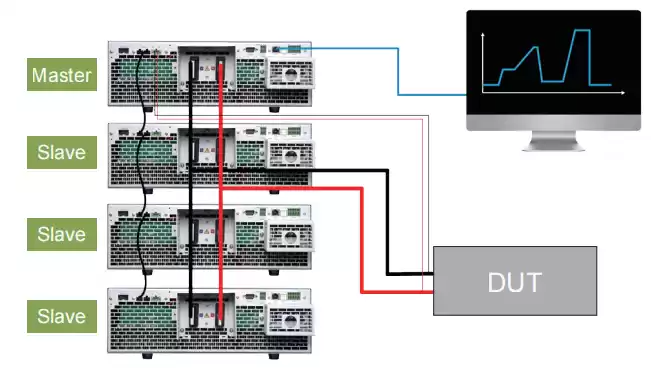

Master/slave design, convenient for power expansion

T38300시리즈는 독립적으로 사용하거나 Master/Slave 병렬 연결 작동으로 사용할 수 있습니다. Master/Slave 모드가 내장되어 있으며, 연결시 최대 전력은 180kW까지 확장할 수 있습니다. 각 모듈이 부하를 동일하게 공유하고 제품 사용의 일관성을 보장하도록 설계 되었습니다.

Product Line-Up

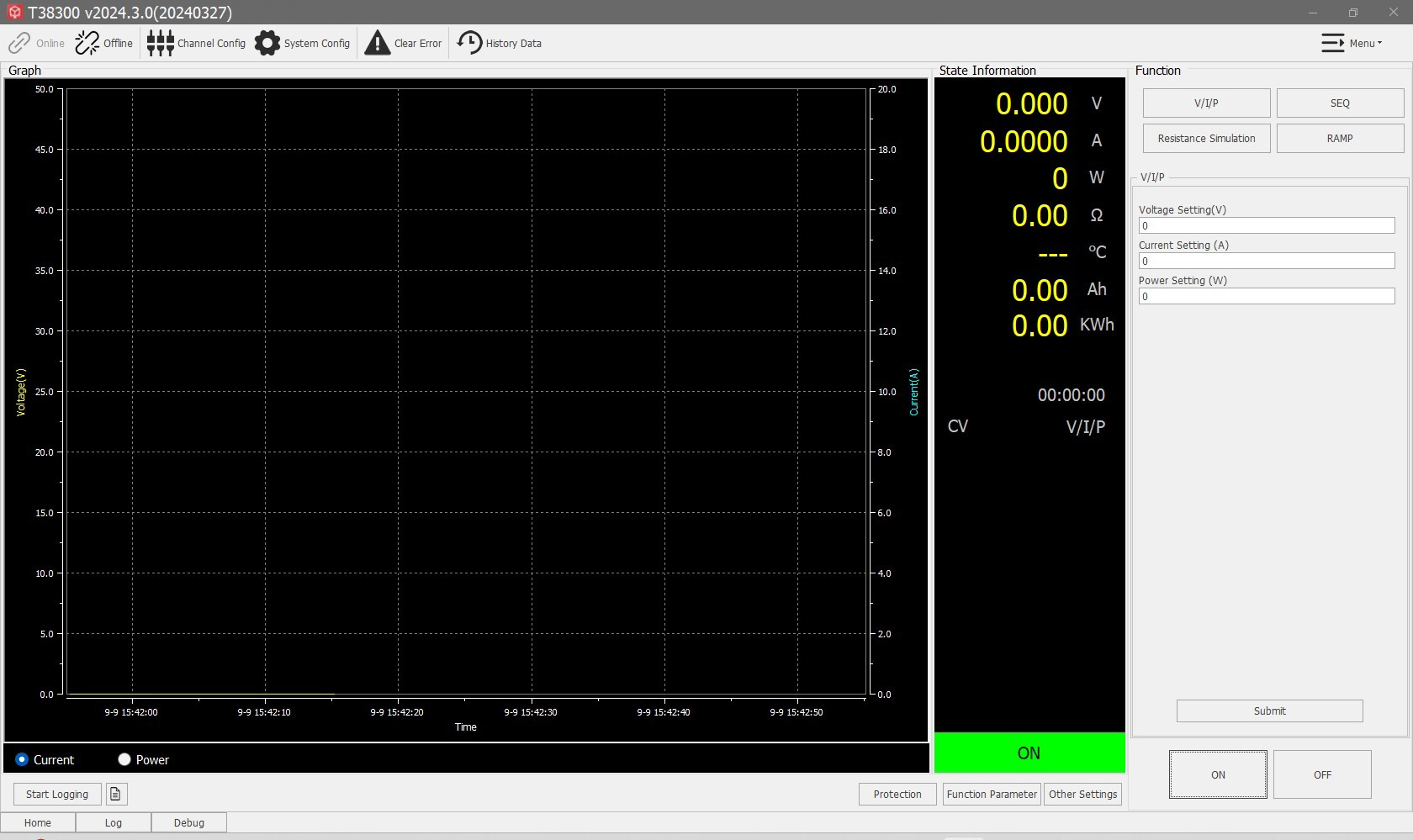

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
