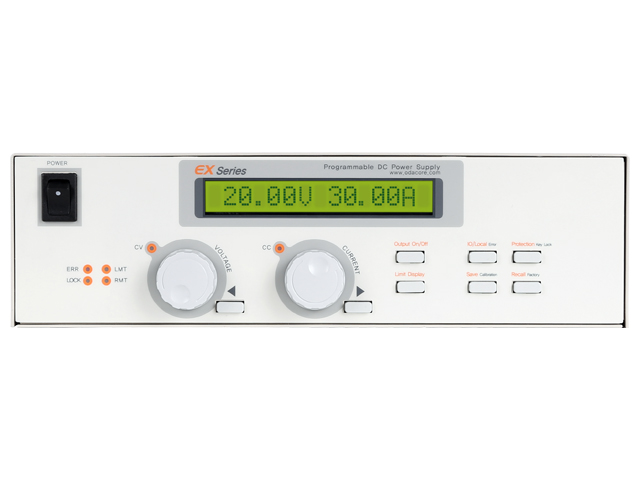

제품소개

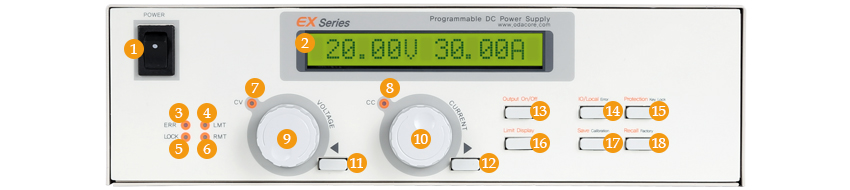

| 1 | 메인 전원 ON/OFF 스위치 | 11 | 전압 Cursor 또는 메뉴 변경 Key |
| 2 | 16Char 타입 LCD Display | 12 | 전류 Cursor 또는 메뉴 변경 Key |
| 3 | Error 램프 | 13 | 출력 전압/전류 ON/OFF |
| 4 | Limit Display 램프 | 14 | IO/Local설정 및 Error Display Key |
| 5 | Key Lock 램프 | 15 | Protection 설정 및 Front-panel Lock Key |
| 6 | Remote Interface 램프 | 16 | 전압/전류 설정값 Display Key |
| 7 | CV 램프 | 17 | Save 또는 Calibration Key |
| 8 | CC 램프 | 18 | Recall 또는 Factory Key |
| 9 | 전압 조정 Encoder | ||
| 10 | 전류 조정 Encoder |
기본 기능
- 최대 2.4KW 전력을 공급할 수 있는 벤치탑 크기 265mm(W) x 75mm(H)/150mm(H) x 404mm(D)
- 4-Digit 디스플레이 해상도
- 16×1 Big-Char Type LCD 디스플레이 장착
- 전압 및 전류 각각 조정 엔코더 제공
- OVP(과전압 보호), OCP(과전류 보호) 보호 모드 제공
- UVL(저전압 잠금), OVL(과전압 잠금), UCL(저전류 잠금), OCL(과전류 잠금)
- 교정 기능 제공(수동 및 PC 기반)
- 패널 잠금 기능 제공
- Memory Store & Recall 기능 제공(10개 저장 가능)
- 출력 ON/OFF 기능 제공
- Limit Display 기능 제공
- 11가지의 다양한 Factory Mode 제공
- RS-232C, RS-485 통신 기본 제공 (TCP/IP 통신 옵션)
- 단상, AC 입력 220VAC ±10%
COMPACT SIZE
EX-TB Series는 EX Series보다 더 작은 Size로 개발 되었습니다.
벤치탑 사이즈에도 불구하고 EX Series와 같은 사양을 가지고 있습니다.
PROTECTION MODE
OVP, OCP 보호 Mode는 사용 중 과전압, 과전류가 출력 되었을 때 출력을 차단하여 부하원을 보호합니다.
사용자의 부주의나 장시간의 테스트 시에도 안전하게 사용할 수 있습니다.
DUAL CONTROL ENCODER
전압 및 전류에 각각 배정된 컨트롤 엔코더는 기존에 단일 컨트롤에 비해 보다 빠르게 설정을 가능하게 합니다.
처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.
MEMORY STORE & RECALL
전문엔지니어가 아니더라도, 미리 설정하여 저장해둔 메모리를 호출하는 기능으로 제품검사에 쉽게 활용할 수 있습니다. 또한 사용자는 미리 저장했던 메모리를 호출하는 기능으로 신뢰성 테스트 및 다른 테스트 등에 이 모델을 사용 할 수 있습니다.
제품 라인업
Model | Voltage | Current | Watt | Dimension |
| EX20-30TB | 20V | 30A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX20-60TB | 60A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX20-90TB | 90A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX20-120TB | 120A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX30-20TB | 30V | 20A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX30-40TB | 40A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX30-60TB | 60A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX30-80TB | 80A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX50-12TB | 50V | 12A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX50-24TB | 24A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX50-36TB | 36A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX50-48TB | 48A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX60-10TB | 60V | 10A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX60-20TB | 20A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX60-30TB | 30A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX60-40TB | 40A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX80-7.5TB | 80V | 7.5A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX80-15TB | 15A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX80-22.5TB | 22.5A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX80-30TB | 30A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX100-6TB | 100V | 6A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX100-12TB | 12A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX100-18TB | 18A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX100-24TB | 24A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX150-4TB | 150V | 4A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX150-8TB | 8A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX150-12TB | 12A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX150-16TB | 16A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX200-3TB | 200V | 3A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX200-6TB | 6A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX200-9TB | 9A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX200-12TB | 12A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX300-2TB | 300V | 2A | 600 | 265mm(W) x 75mm(H) x 404mm(D) |
| EX300-4TB | 4A | 1,200 | 265mm(W) x 75mm(H) x 404mm(D) | |
| EX300-6TB | 6A | 1,800 | 265mm(W) x 150mm(H) x 404mm(D) | |
| EX300-8TB | 8A | 2,400 | 265mm(W) x 150mm(H) x 404mm(D) |
옵션 | 액세서리 |
|
|
