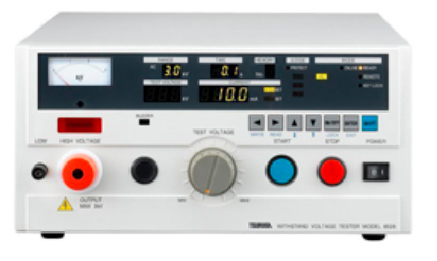

제품소개
특징
- 최고 속도 0.1 sec의 시험 시간을 실현, 생산성 향상에 기여
- 인터락 기능, 키 록 기능 등 안전성 중시 설계
- 9 종류의 시험 조건의 메모리 기능 장비
- 시험 상태나 판정 결과를 출력하는 스테이터스 출력 첨부
사양
| 시험 전압 | |||||||
| 출력전압 | AC0~3 kV（공급 전원 AC100V시） | ||||||
| 출력 용량 | 30 VA(3 kV, 10 mA) | ||||||
| 파형 | 상용 전원 파형 | ||||||
| 전압 변동율 | 15% 이하（무부하→최대 부하에서） | ||||||
| 전압 출력 방법 | 제로 크로스 투입 스윗치 | ||||||
| 출력전압 설정 | 볼트 슬라이더 수동 설정 | ||||||
| 전압 측정 | |||||||
| 정류 방식 | 평균치 정류 실효가 표시 | ||||||
| 아날로그 |
| ||||||
| 디지탈 |
| ||||||
| 전류 측정 | |||||||
| 정류 방식 | 평균치 정류 실효가 표시 | ||||||
| 측정 범위 | 0.01~10.0 mA | ||||||
| 표시 | 디지탈 3 1/2 5자리수 표시(1999) 녹색 LED 시험중은 새는 전류치를 표시, 시험 종료시는 판정시의 새는 전류치를 보관 유지해 표시. | ||||||
| 분해가능 | 0.01 mA | ||||||
| 측정 확실도 | 상한 설정치의±(5%+20μA) | ||||||
| 시험 결과 판정 | |||||||
| 판정 방식 | 상한 아날로그 콤퍼레이터 상한·하한 디지탈 컴패래이터 | ||||||
| 설정 범위 | 상한 0.01~10.00 mA하한 0.0~9.99 mA （하한 설정 ON/OFF 전환 기능 첨부） | ||||||
| 판정 조건 |
| ||||||
| 시험 시간 | |||||||
| 설정 범위 | 0.1~999 s（타이머 OFF 기능 첨부） | ||||||
| 설정 분해가능 | 0.1 s(0.1~99.9 s), 1 s(100 s이상) | ||||||
| 시간표시 | 타이머 사용시： 잔시간표시 타이머 OFF시： 경과시간 표시 | ||||||
| 확실도 | ±10 ms(0.1~99.9 s),±100 ms(100 s이상) | ||||||
| 공급 전원 | AC100V 50/60 Hz | ||||||||||||||||||
| 전원 전압 공급 범위 | AC90~110 V | ||||||||||||||||||
| 소비 전력 |
| ||||||||||||||||||
| 동작 주위 온도 | 0~40℃ | ||||||||||||||||||
| 동작 습도 범위 | 20~80%RH（결로없는 일） | ||||||||||||||||||
| 보존온습도 | - 20~70℃90%RH이하（결로없는 일） | ||||||||||||||||||
| 내전압 | 전원-외상간 AC1000V1 분간 | ||||||||||||||||||
| 외형 치수 | 320(W)×150(H)×330(D) mm（돌기물을 제외하다） | ||||||||||||||||||
| 질량 | 약 13 kg | ||||||||||||||||||
| 부속품 |
| ||||||||||||||||||
| 옵션 | 락 설치 쇠장식： 5871-03-014 |
데이터출력
| 전압 모니터 출력···시험 전압의 모니터용 출력 | |
| 모니터 출력 | DC0~3 V（AC0~3 kV에 대해서） |
| 허용차이 | ±1.5% of F.S |
