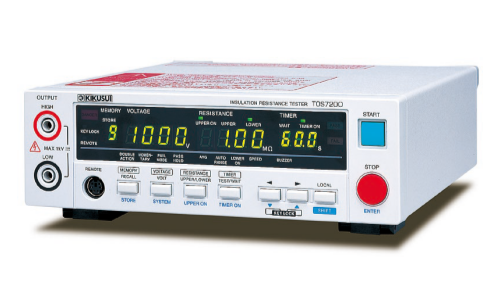

TOS7200

PLZ-4WH Series

PLZ-4WH 시리즈는 높은 신뢰성과 안전성을 기본으로 설계된 다기능 전자 부하 장치입니다. 최대 동작 전압이 650V로 안정적이고 고속 동작을 가능하게 하는 전류 제어 회로를 장비해, 실부하 시뮬레이션이 가능합니다. CPU 제어를 통한 조작성 향상과 다기능화, 전류 설정은 고정밀화를 설계하여 충분한 설정 분해능을 보유하고 있습니다. USB, GPIB, RS232C의 통신기능 표준장비로 각종 검사시스템에 쉽게 내장할 수 있습니다.

최대 9kW/ 450A 으로 공간절약, 비용 절감

PLZ1004WH에 별도 판매하는 부스터 PLZ2004WHB를 최대 4대 연결하여, 최대 9kW/450A인 전자부하장치로 사용 가능합니다. 동일 기종 병렬운전보다 최대 약 25% 비용절감이 가능하고, 30%의 크기 압축으로 공간절약이 가능합니다. 연결시에는 옵션품인 병렬운전 케이블 PC01-PLZ-4W와 PC02-PLZ04W가 연결대수에 따라 필요합니다.

부스터를 통한 병렬운전 대수와 용량 (최대 전류와 최대 전력)

넓은 동작 전압 범위 최대 1000V까지 대응

동작 전압 범위는 10V부터 1000V입니다. 전류가 흐르기 시작하는 최소 동작 전압은 약 1.5V입니다.

최고 슬루율 20A/μs

정격 전류까지의 전류 상승 시간은 20A/μs를 실현(※ PLZ20005WH2인 경우 )

전원 평가에서 중요도가 커지는 고속 과도 응답 시험에 대응

임의의 IV 특성(ARB) 모드

ARB 모드에서는 IV 특성상의 임의의 점(전압값 대 전류값의 세트) 을 복수 등록하여 임의의 IV 특성을 설정할 수 있습니다. 임의의 점은 3점~100점까지 등록할 수 있고, 점과 점 사이는 직선 보간됩니다. 최소 전압값(0.00V)과 전류값(0.00A), 최대 전압값(1010.00V) 은 고정입니다.

병렬 운전

최대 5대, 100kW까지 가능

1. 정전류(CC)모드: 전류값을 지정하여 전압이 변화해도 일정한 전류를 흘려보냅니다.

2. 정저항(CR)모드: 컨덕턴스 값을 지정하여 전압에 대해 비례하는 전류를 흘려보냅니다.

3. 정전압(CV)모드: 전압을 지정하여 부하 입력단의 전압이 일정해지도록 전류를 흘려보냅니다.

4. 정전력(CP)모드: 전력값을 지정하고, 소비되는 전력이 일정해지도록 전류를 흘려보냅니다.

5. 임의의 IV 특성(ARB)모드: I-V 특성상의 임의의 전압값과 전류값을 복수 지정하여 임의의 부하 특성을 설정할 수 있습니다.

※ ‘UVPL’은 PLZ-5W 시리즈에서의 ‘+CV 모드’

넓은 동작 전압 범위 최대 1000V까지 대응

< 직렬전원 >

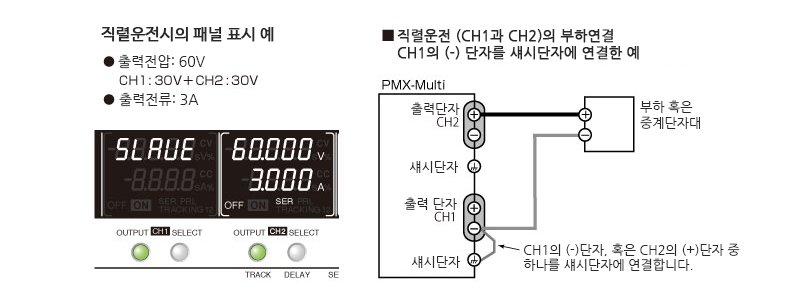

제품의 CH1과 CH2를 본제품 내부에서 직렬로 연결하여 두개의 채널을 조합함에 따라 전압 출력 범위를 크게하여 사용할수 있습니다. CH2가 마스터, CH1이 슬레이브로 작동하게 됩니다. 직렬운전의 경우 출력전압은 CH1과 CH2를 합한 값이 출력됩니다.

< 병렬전원 >

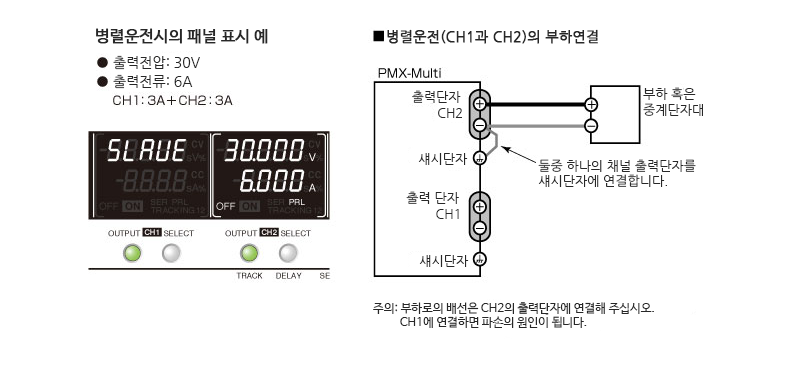

본 제품의 CH1과 CH2를 본제품 내부에서 직렬로 연결하여 두개의 채널을 조합함에 따라 전압 출력 범위를 크게하여 사용할수 있습니다. CH2가 마스터, CH1이 슬레이브로 작동하게 됩니다. 직렬운전의 경우 출력전압은 CH1과 CH2를 합한 값이 출력됩니다.

트랙킹 기능

트랙킹 기능이란 표준이 되는 채널 변화에 맞추어 여러개의 채널을 동시에 변화시키는 기능입니다. 동작 영역내라면 0V (혹은 0A)에서 정격전압 (혹은 정격전류)까지 변화시킬 수 있습니다. 또한 트랙킹 동작을 할 채널 선택 및 표준 채널은 자유롭게 설정 할 수 있습니다. 트랙킹 기능에는 '절대값 변화'와 '비율변화'로 두가지 방법이 있습니다.

1. 절대값 변화

기준이 되는 채널 출력 전압값 (혹은 전류값)의 변화량과 같은 값(절대값)에서 지정한 채널 출력 전압값 (또는 전류값)이 변화하는 기능.

2. 비율 변화

설정되어 있는 출력 전압값 (혹은 전류값)을 기준으로 하여, 지정한 채널 출력 전압값 (혹은 전류값)이 같은 비율(%)로 변화하는 기능.

가변폭: 0.0% ~ 200.0%
