제품소개
주요 특징
- 150VA AC 테스트 용량
- 3 in 1 테스터: AC, DC, IR (절연 저항)
- 내장 8채널 스캐너
- 480 x 272 컬러 TFT LCD
- USB 호스트를 통한 테스트 파라미터 내보내기/가져오기
- 통계 (카운터) 기능
- 최대 10GΩ까지의 절연 저항 측정
- 개방/단락 검사 (OSC)
- ARC 검출
- 인터페이스: RS-232C 및 USB 호스트/장치
GW Instek이 새로운 다채널 내전 시험기인 GPT-9500 시리즈를 소개합니다. 이 시리즈에는 2개의 모델이 있으며 각 모델에는 내장형 8채널 스캐너가 있습니다. 이 시리즈는 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정을 준수합니다. 이 시리즈는 일반적인 전자 부품이나 간헐적인 시험 중에 일반 전자 부품 또는 감속 부품의 주요 시험 항목에 대한 요구를 충족시키기 위해 목적이 있습니다.
GPT-9500 시리즈는 AC 내전(최대 5kV), DC 내전(최대 6kV) 및 절연 저항(최대 1000V)을 제공하는 3-in-1 다채널 시험기입니다. 이 시리즈의 설계는 최신 IEC-61010-2-034 표준 요구 사항에 준하며 AC 150VA의 출력 플랫폼 위에 구축되었습니다. GPT-9513의 8개 채널의 상태는 테스트 요구에 따라 H, L 또는 X로 설정될 수 있으며, 특히 트랜스포머와 같은 감속 부품을 위해 단일 부품의 여러 점에 대한 상호 테스트를 수행하는 데 적합합니다. GPT-9503의 8개 채널의 상태는 H 또는 X로만 설정되며, 특히 두 점 간의 고전압 테스트를 위한 수동 부품과 같은 일반적인 부품에 더 적합합니다.
안전 시험을 확장하세요
- IEC 61010-2-034 설계 요구 사항을 충족합니다.
- 내장형 8채널 스캐너
- USB 호스트를 통한 테스트 파라미터 내보내기/가져오기
- 통계 (카운터) 기능
| 제품사양 | |
| 교류 내전압시험(ACW) | GPT-9503, 9513 |
| 출력 전압 범위 | 0.050kV~5.000kV ac |
| 출력 전압 분해능 | 1V |
| 출력 전압 정확도 | ±(1% of setting +5V) [무부하시] |
| 최대 정격 부하 | 150VA (5kV/30mA) |
| 최대 정격 전류 | 30mA |
| 0.001mA ~ 10mA (0.05kV≤V≤0.5kV) | |
| 0.001mA ~ 30mA (0.5kV | |
| 출력 전압 파형 | 정현파 |
| 출력 전압 주파수 | 50Hz/60Hz 선택가능 |
| 전압 변동률 | ±(1% of reading +5V) [전부하→ 무부하] |
| 전압 미터 정확도 | ±(1% of setting +5V) |
| 전류 측정 범위 | 0.001mA~30.0mA |
| 전류 최적 분해능 | 1μA (0.001mA ~ 9.999mA) |
| 10μA (10.00mA ~ 30.00mA) | |
| 전류 측정 정확도 | ±(1.5% of reading +50μA) |
| 전류 옵셋 | 최대 80μA |
| ARC 검출 | 지원 |
| 상승시간(RAMP-UP Time) | 0.1s~999.9s |
| 하강시간(FALL TIME) | OFF~999.9s |
| 대기시간(WAIT TIME) | OFF~999.9s |
| 타이머(Test Time) | CONT, 0.3s~999.9s |
| 타이머 정확도 | ±(100ppm +20ms) |
| 접지(GND) | ON/OFF |
| 직류 내전압시험(DCW) | GPT-9503, 9513 |
| 출력 전압 범위 | 0.050kV~6.000kV dc |
| 출력 전압 분해능 | 1V |
| 출력 전압 정확도 | ±(1% of setting +5V) [무부하시] |
| 최대 정격 부하 | 50W (5kV/10mA) |
| 최대 정격 전류 | 10mA |
| 0.001mA ~ 2mA (0.05kV≤V≤0.5kV) | |
| 0.001mA ~ 10mA (0.5kV | |
| 전압 미터 정확도 | ±(1% of reading +5V) |
| 전압 변동률 | ±(1% of reading +5V) [전부하→ 무부하] |
| 전류 측정 범위 | 0.001mA~10.00mA |
| 전류 최적 분해능 | 0.1μA (0.1μA~999.9μA) |
| 1μA (1μA ~ 9.999mA) | |
| 10μA (10.00mA) | |
| 전류 측정 정확도 | ±(1% of reading + 1μA) 1mA 미만를 읽을 때 |
| ±(1% of reading + 10μA) 1mA 이상을 읽을 때 | |
| 전류 옵셋 | 최대 5μA |
| ARC 검출 | 지원 |
| 상승시간(Rise Time) | 0.1s~999.9s |
| 하강시간(FALL TIME) | OFF~999.9s |
| 대기시간(WAIT TIME) | OFF~999.9s |
| 타이머(Test Time) | CONT, 0.3s~999.9s |
| 타이머 정확도 | ±(100ppm + 20ms) |
| GND | ON/OFF |
| 절연 저항시험(IR) | GPT-9503, 9513 |
| 출력 전압 | 0.050kV~1.000kV dc |
| 출력 전압 분해능 | 1V |
| 출력 전압 정확도 | ±(1% of setting +5V) [무부하시] |
| 저항 측정 | |
| 저항 측정 범위 | 0.1MΩ~10GΩ |
| 시험전압 | 저항 측정 범위 (정확도) |
| 50V≤V<500V | 0.1MΩ~10MΩ：±(5% of reading + 3% of f.s.) |
| 10.1MΩ~50MΩ：±(5% of reading + 1% of f.s.) | |
| 50.1MΩ~2GΩ：±(10% of reading + 1% of f.s.) | |
| 500V≤V≤1000V | 0.1MΩ~10MΩ：±(5% of reading + 3% of f.s.) |
| 10.1MΩ~500MΩ：±(5% of reading + 1% of f.s.) | |
| 500.1MΩ~10GΩ：±(10% of reading + 1% of f.s.) | |
| 전압 변동률 | ±(1% of reading +5V) [전부하→ 무부하] |
| 전압 미터 정확도 | ±(1% of reading + 5V) |
| 단락회로 전류 | 최대 10mA |
| 출력 임피던스 | 2kΩ |
| 상승시간(Rise Time) | 0.1s~999.9s |
| 하강시간(FALL TIME) | OFF~999.9s |
| 대기시간(WAIT TIME) | OFF~999.9s |
| 타이머(Test Time) | 0.3s~999.9s |
| 타이머 정확도 | ±(100ppm + 20ms) |
| GND | ON/OFF |
| 접지연속성시험 | |
| 출력전류 | 100mA dc |
| 저항측정기의 측정 정확도 | ±(10% of reading +2Ω), ON/OFF |
| 인터페이스 | |
| 신호 입출력 | 기본장착 |
| RS-232C | 기본장착 |
| USB(Device) | 기본장착 |
| USB(Host) | 기본장착(파라미터나 LCD하드 카피용) |

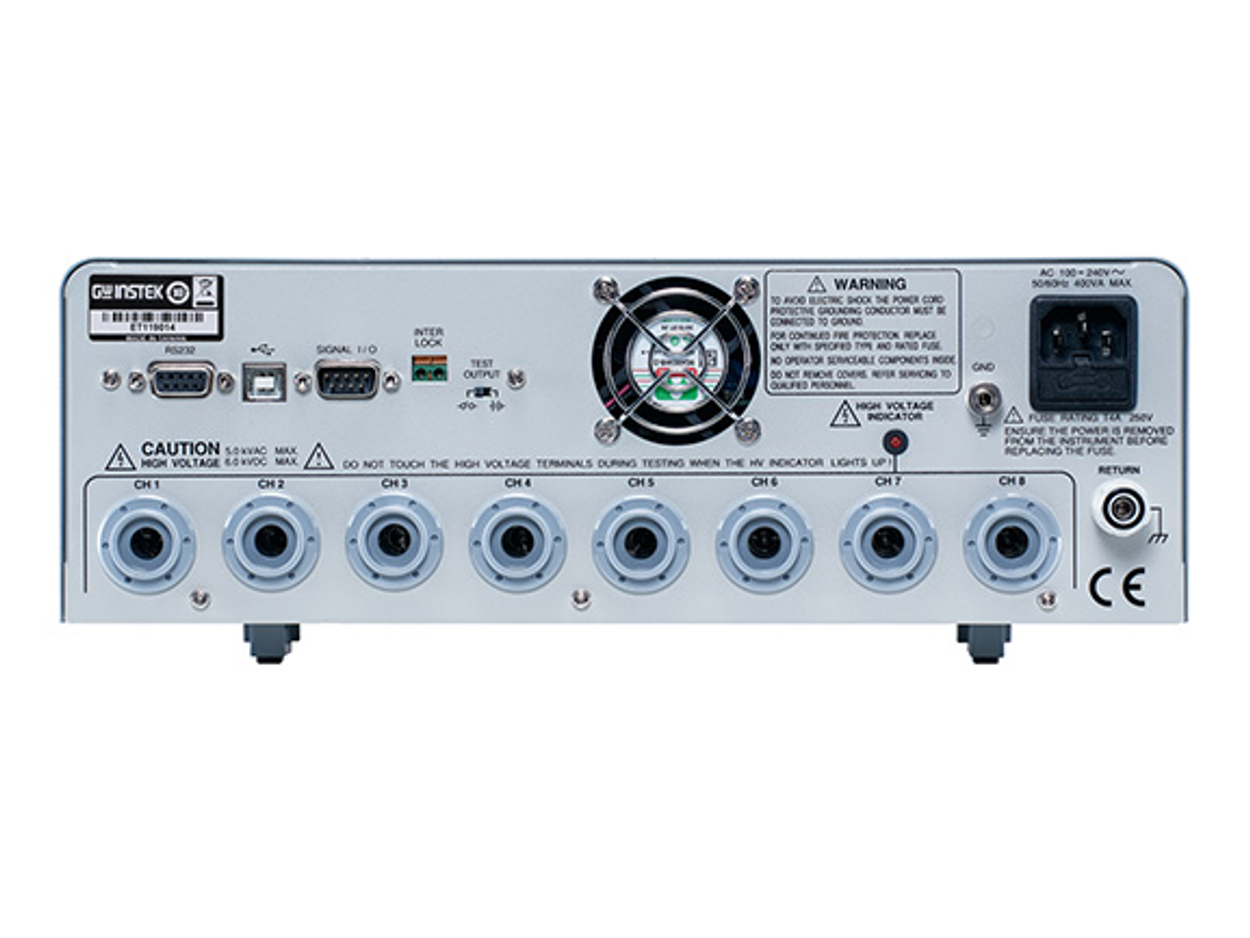

| 뒷면 출력 | 스케너 |
| 일반 | |
| 화면 | 4.3인치 칼라 LCD |
| AC 입력전원 | AC 100V~240V ±10%, 50Hz/60Hz |
| 전력 소비 | 최대 400VA |
| 치수 | 320(W) x 120(H) x 435(D) mm |
| 무게 | 약 11kg |
기본 액세서리 | |
Quick Start Guide x1, CD x1(completed user manual), Power cord x1, Test lead GHT-115 x1, GHT-116B x1, GHT-116R x8 | |
옵션 액세서리 | |
GTL-236 | RS-232C 케이블, 약 2M |
GTL-246 | USB 케이블, AB 타입, 약 1.2M |
주문 정보 | ||
GPT-9513 | AC 150VA 다채널 ACW/DCW/IR 테스터 | 견적요청 |
GPT-9503 | AC 150VA 다채널 ACW/DCW/IR 테스터 | 견적요청 |
옵션 액세서리 | ||
GTL-236 | RS-232C 케이블, 약 2M | 견적요청 |
GTL-246 | USB 케이블, AB 타입, 약 1.2M | 견적요청 |
상기 가격은 부가세 별도 가격입니다.
