제품소개
주요 특징
- 500VA AC 테스트 용량
- 240x64 아이스 블루 도트 매트릭스 LCD
- DUT 특성 분석을 위한 스위핑 기능
- 최대 50GΩ까지의 절연 저항 측정(GPT-9903/9904)
- 수동/자동 모드
- 빠른 선택을 위한 기능 키
- 주의 및 상태 표시를 위한 고밝기 플래시
- 안전 인터록 기능
- 제로 조절 가능한 램프업 시간
- True RMS 전류 측정
- 고해상도: 전류 측정에는 1uA, 전압 설정에는 2V
- 전원 효율성과 신뢰성 있는 테스트를 위한 PWM 증폭기
- 최대 100개의 테스트 조건(단계) 설정을 위한 메모리 블록. 각 단계는 개별적으로 명명될 수 있습니다.
- "시작" 및 "정지" 제어를 위한 전면 패널의 원격 터미널
- 후면 패널 출력 가능
- 인터페이스: RS-232C, USB 장치, 신호 I/O 및 GPIB(옵션)
A Solid Foundation for Reliable, Safe and Practical Safety Compliance Testing
GPT-9900 시리즈는 최대 500VA 출력 용량을 갖춘 새로운 안전 시험기(하이팟 테스터/히팟 테스터)입니다. GPT-9904, GPT-9903A, GPT-9902A 및 GPT-9901A를 포함한 네 가지 모델은 200VA 출력 용량을 갖춘 GPT-9800 시리즈에 합류하여 전자 제품 및 구성 요소의 안전 테스트에 대한 높은 전력 요구를 충족시키기 위한 시장에 참여했습니다. GPT-9000 시리즈는 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 규정을 준수하기 위해 필요한 모든 주요 테스트 항목을 지원합니다.

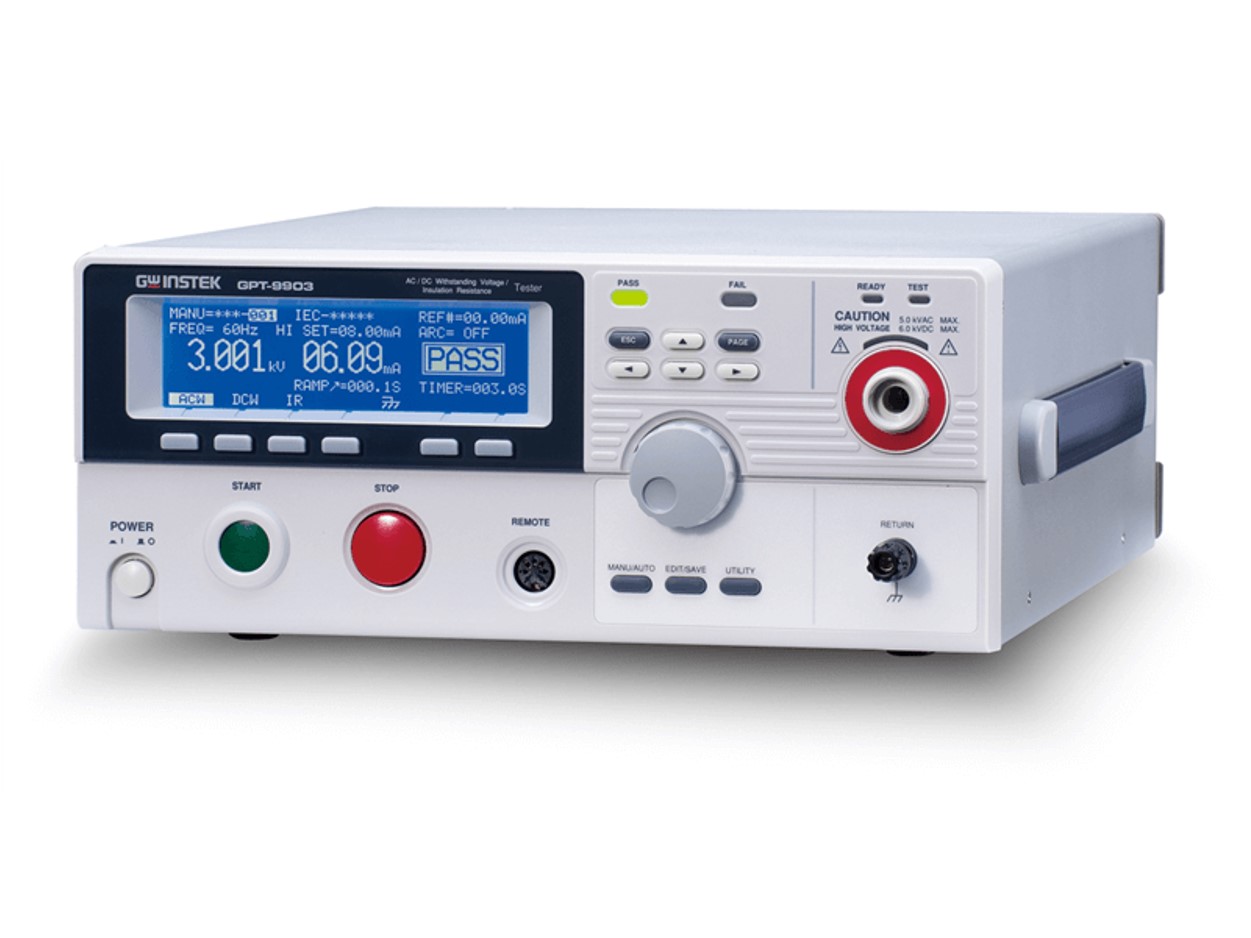

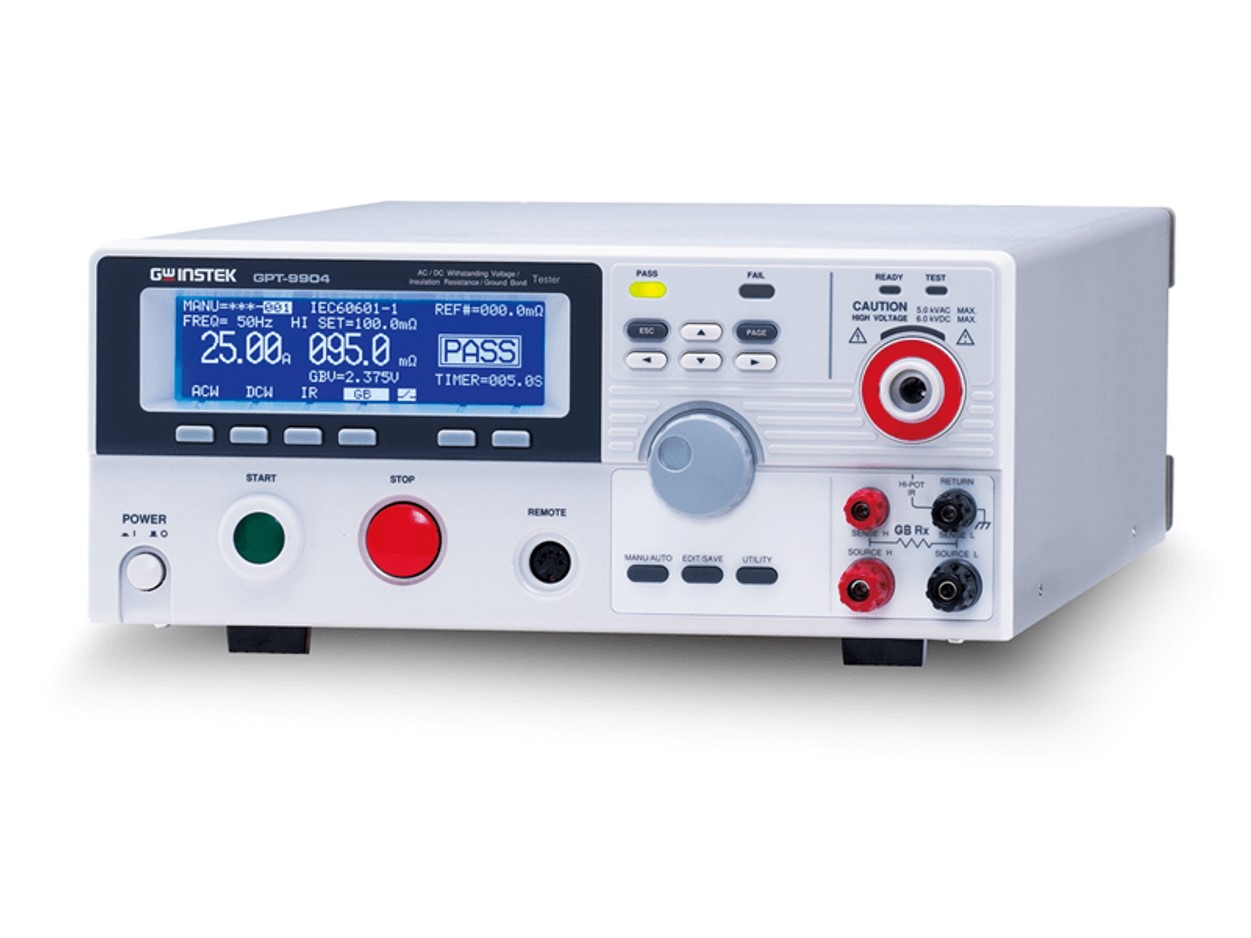

GPT-9900 시리즈는 최대 AC 500VA 출력 전원 플랫폼을 기반으로 구축되었습니다. GPT-9904는 AC 내전, DC 내전, 절연 저항 및 접지 본드 테스트를 수행할 수 있는 4-in-1 모델이며, GPT-9903A는 AC 내전, DC 내전 및 절연 저항 테스트를 수행할 수 있는 3-in-1 모델입니다. GPT-9902A는 AC 및 DC 내전 테스트를 수행할 수 있으며 GPT-9901A는 AC 내전 테스트만 수행할 수 있습니다. GPT-9900 시리즈 안전 시험기는 GPT-9800 시리즈의 모든 우수한 기능과 장점을 따랐습니다. 고효율 PWM 증폭기는 입력 AC 전원의 전압 변동으로부터의 영향을 방지하기 위한 GPT-9900 플랫폼 설계의 핵심입니다. 테스트 중에 이상 출력 전압이나 전류 제한의 트립 감지 시 출력 전압은 자동으로 차단되어(150μs 이내) 작업자가 위험한 부상을 입는 것을 방지합니다. GPT-9900 시리즈는 각 테스트 후 DUT를 자동으로 방전하여 DUT에 남아 있는 과도한 전압을 제거합니다.
정돈된 및 사용하기 쉬운 디자인 컨셉을 따라, GPT-9900 시리즈는 간단하고 명확한 패널 레이아웃, 고해상도 도트 매트릭스 LCD 디스플레이 및 컬러 LED 표시등을 갖추었습니다. 이는 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있도록 합니다. 200VA 안전 시험기의 보완 역할로, GPT-9900 시리즈는 500VA 출력 플랫폼에 기반하여 AC 내전 (AC 5kV/100mA), DC 내전 (DC 6kV/20mA), 절연 저항 (DC 50V ~ 1000V/50GΩ 최대) 및 접지 본드 (AC 32A 최대 / 650mΩ 최대) 시험을 포함한 모든 주요 시험 기능을 향상시키기 위해 설계되었습니다. 또한, 출력 전압의 시험 기간, 램프 업 시간 및 상한/하한 한계는 정확한 측정 결과를 위해 완전히 조정 가능하여 다양한 안전 시험을 수용할 수 있습니다. GPT-9900 시리즈의 "스위핑" 기능은 시험 기간 동안 모든 지점에서 시험 결과를 점별로 표시하여 추적 그래프를 형성할 수 있습니다. 이 그래픽 디스플레이는 DUT의 특성 확인을 위해 적용 전압이나 전류 또는 시험 시간의 변화에 대한 매개변수 응답을 관찰합니다. 그래프에서 사용자가 관심을 가지는 특정 지점의 매개변수를 읽어오기 위해 이동 가능한 마커를 사용할 수 있습니다.
GPT-9900 시리즈의 기타 중요한 기능 및 특징으로는 시스템 응용을 위한 후면 패널 출력, 접지 본드 테스트용 장비의 적절한 연결을 보장하기 위한 단락 검출, 개별 또는 순차적 시험을 위한 패널 설정을 저장하고 검색할 수 있는 100 세트의 메모리, 전면 패널의 원격 출력 온/오프 단자 및 후면 패널의 신호 I/O 포트를 통한 안전 시험기의 원격 시작/중지 제어 수단, 그리고 PC 원격 제어 및 테스트 결과 로깅을 위한 RS-232C, USB 및 GPIB(옵션) 인터페이스가 있습니다.
| 제품사양 | |
| 교류 내전압시험(ACW) | GPT-9901A, 9902A, 9903A, 9904 |
| 출력 전압 범위 | 0.050kV~5.000kVac |
| 출력 전압 분해능 | 2V/step |
| 출력 전압 정확도 | ±(1% of setting +5V) [무부하시] |
| 최대 정격 부하 | 500VA (5kV/100mA) |
| 최대 정격 전류 | 100mA (0.5kV |
| 출력 전압 파형 | 정현파 |
| 출력 전압 주파수 | 50Hz/60Hz 선택가능 |
| 전압 변동률 | ±(1% of reading +5V) [전부하→ 무부하] |
| 전압 미터 정확도 | ±(1% of reading +5V) |
| 전류 측정 범위 | 0.001mA~100.0mA |
| 전류 최고 분해능 | 0.001mA/0.01mA/0.1mA |
| 교류 전류 측정 정확도 | ±(1.5% of reading +30 counts) HI SET이1.11mA 미만일때 |
| ±(1.5% of reading +3 counts) HI SET이1.11mA 이상일때 | |
| 윈도우 비교기 방법 | 지원 |
| ARC 검출 | 지원 |
| 상승시간(RAMP-UP Time) | 0.1s~999.9s |
| 타이머(Test Time)* | OFF**, 0.5s~999.9s |
| Sweep 기능** | 지원 |
| 접지(GND) | ON/OFF |
| 직류 내전압시험(DCW) | GPT-9902A, 9903A, 9904 |
| 출력 전압 범위 | 0.050kV~6.000kVdc |
| 출력 전압 분해능 | 2V/step |
| 출력 전압 정확도 | ±(1% of setting +5V) [무부하시] |
| 최대 정격 부하 | 100W (5kV/20mA) |
| 최대 정격 전류 | 20mA (0.5kV |
| 2mA (0.05kV≤V≤0.5kV) | |
| 전압 변동률 | ±(1% of reading +5V) [전부하→ 무부하] |
| 전압 미터 정확도 | ±(1% of reading +5V) |
| 전류 측정 범위 | 0.001mA~20.0mA |
| 전류 최고 분해능 | 0.001mA/0.01mA/0.1mA |
| 직류 전류 측정 정확도 | ±(1.5% of reading +30 counts) HI SET이1.11mA 미만일때 |
| ±(1.5% of reading +3 counts) HI SET이1.11mA 이상일때 | |
| 윈도우 비교기 방법 | 지원 |
| ARC 검출 | 지원 |
| 상승시간(RAMP-UP Time) | 0.1s~999.9s |
| 타이머(Test Time)* | OFF**, 0.5s~999.9s |
| Sweep 기능** | 지원 |
| GND | ON/OFF |
| 절연 저항시험(IR) | GPT-9903A, 9904 |
| 출력 전압 | 50V~1000V dc |
| 출력 전압 분해능 | 50V/step |
| 출력 전압 정확도 | ±(1% of setting +5V) [무부하시] |
| 저항 측정 | |
| 저항 측정 범위 | 0.001GΩ~50.00GΩ |
| 시험전압 | 측정가능한 범위 (정확도) |
| 50V≤V≤450V | 0.001GΩ~0.050GΩ (±(5% of reading +1 count)) |
| 0.051GΩ~2.000GΩ (±(10% of reading +1 count)) | |
| 500V≤V≤1000V | 0.001GΩ~0.500GΩ (±(5% of reading +1 count)) |
| 0.501GΩ~9.999GΩ (±(10% of reading +1 count)) | |
| 10.00GΩ~50.00GΩ (±(20% of reading +1 count)) | |
| 윈도우 비교기 방법 | 지원 |
| 출력 임피던스 | 600kΩ |
| 상승시간(RAMP-UP Time) | 0.1s~999.9s |
| 타이머(Test Time)* | 1s~999.9s |
| Sweep 기능** | 지원 |
| GND | OFF(고정) |
| 그라운드 본드 시험(GB) | GPT-9904 |
| 출력 전류범위 | 3.00A~32.00A ac |
| 출력 전류 분해능 | 0.01A |
| 출력 전류 정확도 | 3A≤I≤8A : ±(1% of reading +0.2A) |
| 8A | |
| 측정 전압 | 최대 6V ac(개방 회로일때) |
| 측정 전압 주파수 | 50Hz/60Hz 선택가능 |
| 저항 측정 범위 | 10mΩ~650.0mΩ |
| 저항 측정 분해능 | 0.1mΩ |
| 저항 측정 정확도 | ±(1% of reading +2mΩ) |
| 윈도우 비교기 방법 | 지원 |
| 타이머(Test Time)* | 0.5s~999.9s |
| Sweep 기능** | 지원 |
| GND | OFF(고정) |
| 측정 방법 | 4선 방식 |
| 메모리 | |
| 단일 단계 메모리 | MANU : 100 blocks |
| 자동시험 메모리 | AUTO : 100 blocks, manu per auto : 10 |
| 인터페이스 | |
| 뒷면 출력 단자 | 기본장착 |
| RS232 | 기본장착 |
| USB(Device) | 기본장착 |
| GPIB | 선택가능 |
| 전면 패널 원격단자(Remote) | 기본장착 |
| 신호입출력 | 기본장착 |
| 일반 | |
| 디스플레이 | 240 x 64 닷 매트릭스 LCD 백라이트 LCD |
| AC 입력 전원 | AC100V/120V/220V/230V±10%, 50/60Hz |
| 전력소비 | 최대 1000VA |
| 치수 | GPT-9904 : 330(W)x148(H)x587(D)mm |
| GPT-9901A, 9902A, 9903A : 330(W)x148(H)x482(D)mm | |
| 무게 | 최대 약 27kg |
| * 타이머 정확도 : ±(100ppm+20ms) ** Sweep 기능과 Timer Off 기능은 장비가 Special MANU 모드에 있을 때만 가능합니다. |
기본 액세서리 | |
쿽 스타트 가이드 x 1, 전원 코드 x 1, 사용 설명서 CD x 1, Interlock 키 x 1, Remote 단자 플러그(수) x 1, | |
고전압 테스트 리드 GHT-114 x 1, 그라운드 본드 테스트 리드 GTL-115 x 1 (GPT-9904) | |
옵션 | |
옵션.01 | GPIB 카드 |
옵션.02 | GSB-01 멀티플렉스 스캐너 박스 (8CH HV) |
옵션.03 | GSB-02 멀티플렉스 스캐너 박스 (6CH HV/2CH GB) |
옵션 액세서리 | |
GHT-113 | 고전압 테스트 피스톨 |
GHT-205 | 고전압 테스트 프로브 |
GTL-232 | RS-232 케이블, 9핀(암)-9핀, 널모뎀 |
GTL-247 | USB 케이블, AA 타입, 약 1.8M |
GTL-248 | GPIB 케이블, 약 2M |
GTL-251 | GPIB-USB-HS (High Speed) |
GRA-417 | 랙 어댑터패널(19”, 4U) (*GPT-9904 모델에 사용할 수 없습니다.) |
주문 정보 | ||
GPT-9904 | AC 500VA ACW/DCW/IR/GROUNDBOND 테스터 | 견적요청 |
GPT-9903A | AC 500VA ACW/DCW/IR 테스터 | 견적요청 |
GPT-9902A | AC 500VA ACW/DCW 테스터 | 견적요청 |
GPT-9901A | AC 500VA ACW 테스터 | 견적요청 |
옵션 | ||
옵션.01 | GPIB 카드 | 견적요청 |
옵션.02 | GSB-01 멀티플렉스 스캐너 박스 (8CH HV) | 견적요청 |
옵션.03 | GSB-02 멀티플렉스 스캐너 박스 (6CH HV/2CH GB) | 견적요청 |
옵션 액세서리 | ||
GHT-113 | 고전압 테스트 피스톨 | 견적요청 |
GHT-205 | 고전압 테스트 프로브 | 견적요청 |
GTL-232 | RS-232 케이블, 9핀(암)-9핀, 널모뎀 | 견적요청 |
GTL-247 | USB 케이블, AA 타입, 약 1.8M | 견적요청 |
GTL-248 | GPIB 케이블, 약 2M | 견적요청 |
GTL-251 | GPIB-USB-HS (High Speed) | 견적요청 |
GRA-417 | 랙 어댑터패널(19”, 4U) (*GPT-9904 모델에 사용할 수 없습니다.) | 견적요청 |
상기 가격은 부가세 별도 가격입니다.
