누설전류 시험기 GLC-10000

GLC-10000은 최신 IEC 60601-1:2020 3.2판을 포함하는 12가지 인체 저항 시뮬레이션 측정 네트워크를 탑재하여 누설 전류(또는 접촉 전류) 측정을  하는 대부분의 의료 장비, IT제품, 가전 제품 및 기타 전기/전자 장비에 대한 테스트 요구 사항들에 대하여 완벽히 대응할 수 있습니다.

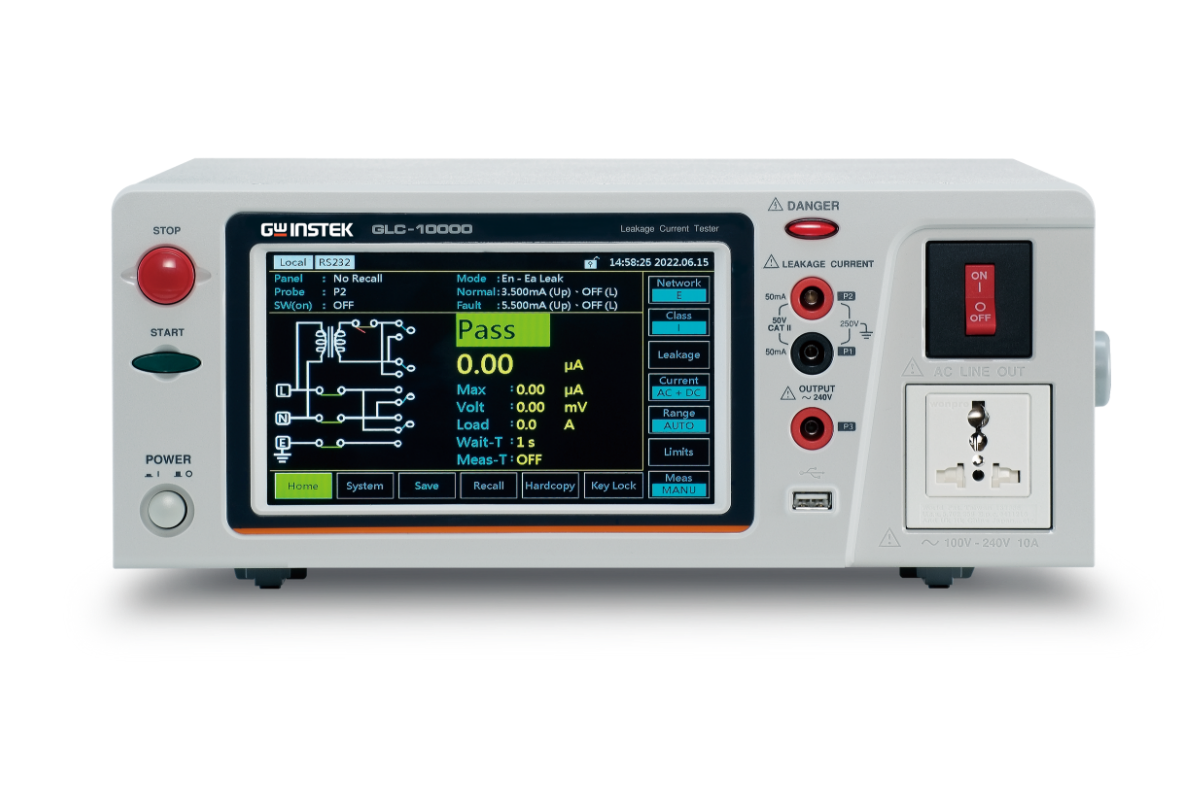

GLC-10000은 7인치 TFT LCD 터치스크린을 탑재하여 보다 편리하고 빠른 조작이 가능하며, 설정 정보와 테스트 결과를 동시에 표시하여 정보의 가독성을 높였습니다. 또한 사용자는 전면 소켓 출력(최대 10A) 또는 후면 단자대 출력(최대 20A)을 선택하여 DUT의 소비 전류에 따라 누설 전류를 측정할 수 있습니다.

GLC-10000은 MD 외부단자 블록(EXT+/EXT-)을 제공합니다. 이에 사용자는 필요한 시뮬레이션 임피던스 네트워크(병렬 RC 조합에만 적용 가능)를 자체 정의할 수 있어서 향후 규정에서 새롭게 MD로 요구할 수 있는 누설 전류 측정도 가능하게 합니다.

GLC-10000은 RS-232C, USB, LAN 및 원격 I/O, 인터페이스가 기본 장착되어 있으며 GPIB(옵션)와 같은 다양한 인터페이스를 제공하여 시스템 제어 및 데이터 수집 요구를 충족할 수 있습니다.

주요 특징

• 의료 전자 장비 및 일반 전자 제품에 적합한 누설 전류 측정
• 7인치 컬러 LCD 터치 패널

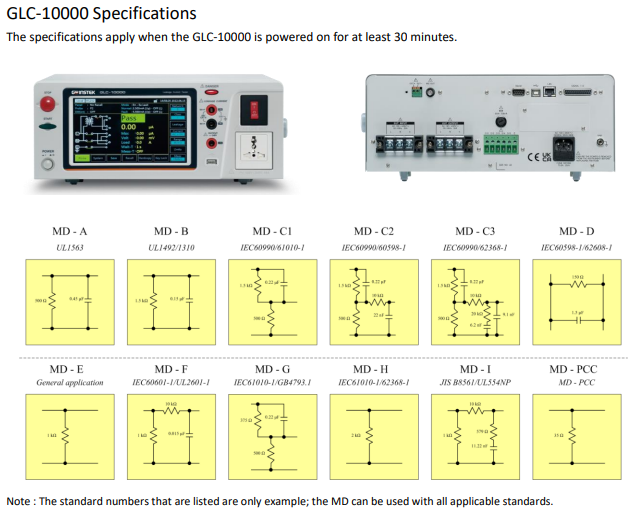

• 인체 저항 시뮬레이션을 위한 12가지 측정 네트워크 (IEC 60601-1:2020 3.2판 포함

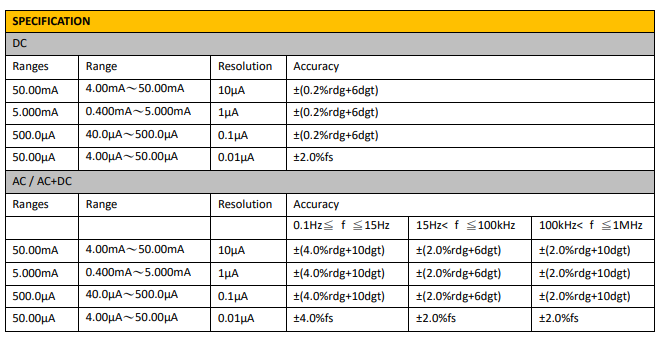

• 최대 허용 누설전류 측정은 50mA 확장
• MD 연결을 위한 외부 단자
• MD OUT 단자로 오실로스코프와 연결하여 측정파형을 편리하게 비교
• 30세트의 테스트 파라미터 저장 설정 : 1000세트의 측정 데이터 저장 설정
• USB Host를 통한 테스트 파라미터 가져오기 / 내보내기 가능
• USB 저장 장치로 측정 데이터 / 스크린 캡쳐 가능
• 다양한 표준 인터페이스 : RS-232C, USB Host & Device, LAN, Signal I/O 그리고 GPIB (옵션)

다양한 누설 전류 모드 측정

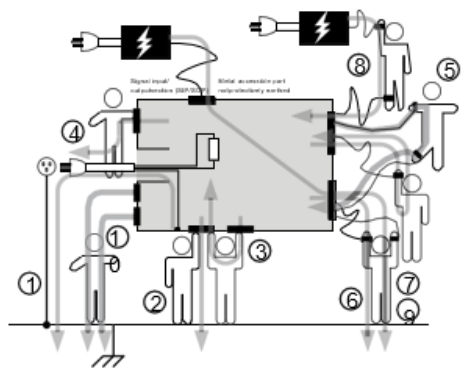

누설 전류 테스트는 접지 누설, 외장 누설 및 환자 누설과 같은 크게 3가지 누설 전류 유형으로 구분됩니다.

GLC-10000은 누설 전류 측정을 요구하는 IEC, UL 및 기타 국제 전기 안전 표준을 준수할 수 있습니다.

누설 전료테스트 모드

• 접지 누설전류
• 접촉 전류 (외장 대접지)
• 접촉 전류 (외장대 외장)
• 접촉 전류 (외장 대 라인)
• 환자 측정 전류
• 환자 누설전류 (환자 접촉부 대 접지)
• 환자 누설 전류(신호선(I/0)에 외부 전압 인가)
• 환자 누설 전류 (F-타입 환자 접촉 부위에 외부 전압 인가)
• 환자 누설 전류 (보호 접지가 되지 않은 금속 부위에 외부 전압 인가)
• 전체 환자 누설 전류 (환자 접촉부 대접지)
• 전체 환자 누설 전류(신호선(1/0)에 외부 전압 인가)
• 전체 환자 누설 전류 (F-타입 한자 접촉 부위에 외부 전압 인가)
• 전체 환자 누설 전류 (보호 접지가 되지 않은 금속 부위에 외부 전압 인가)
• 프리 전류(외장 대 외장)

관련 안전 규정을 준수하는 12개의 시뮬레이션 인체 임피던스 네트워크를 갖춘 새로운 누설 전류 테스터인 GLC-10000을 출시했습니다. 이러한 12개의 시뮬레이션 인체 임피던스 네트워크는 의료 전기 장비와 일반 전기 및 전자 장비를 위한 네트워크로 구성되어 있어 정상 조건 또는 단일 결함 조건에서 전기 장비의 누설 전류 테스트를 수행할 수 있습니다. 제품의 설계 및 제조가 IEC, EN, UL 등의 안전 규정 요구 사항을 준수하는지 확인하기 위해 이러한 12개의 시뮬레이션 인체 임피던스 네트워크가 구성되었습니다.

GLC-10000은 누설 전류(또는 접촉 전류)의 측정을 위한 필요한 측정 네트워크와 다양한 전류 형태의 측정 대역폭을 포함하여 대부분의 IT 제품, 가전 제품 및 기타 전자 및 전기 장비, 심지어 의료 전자 제품에 대한 테스트 요구 사항을 제공합니다. 이는 적용 가능한 규정의 최신 버전 요구 사항을 모두 준수합니다. 더 나아가, GLC-10000은 다양한 규정에 따른 누설 전류 흐름 경로를 준수하기 위해 20가지 측정 옵션을 제공하여 표준의 이전 및 최신 버전 요구 사항을 충족합니다.

GLC-10000은 7인치 TFT LCD 터치 스크린을 탑재하여 작업을 더 편리하고 빠르게 수행할 수 있으며, 대형 스크린은 설정 정보 및 테스트 결과를 동시에 LCD에 표시하여 정보 관찰의 가독성을 향상시킵니다. 또한, 사용자는 DUT의 전류 소비에 따라 전면 소켓 출력(최대 10A) 또는 후면 터미널 블록 출력(최대 20A까지)을 선택하여 누설 전류를 측정할 수 있습니다. 사용자의 제품 측정 설정을 저장하기 위해 30개의 내부 메모리 세트를 사용할 수 있습니다. 또한, 1000개의 측정 결과를 저장하여 후속 분석을 수행할 수 있습니다.

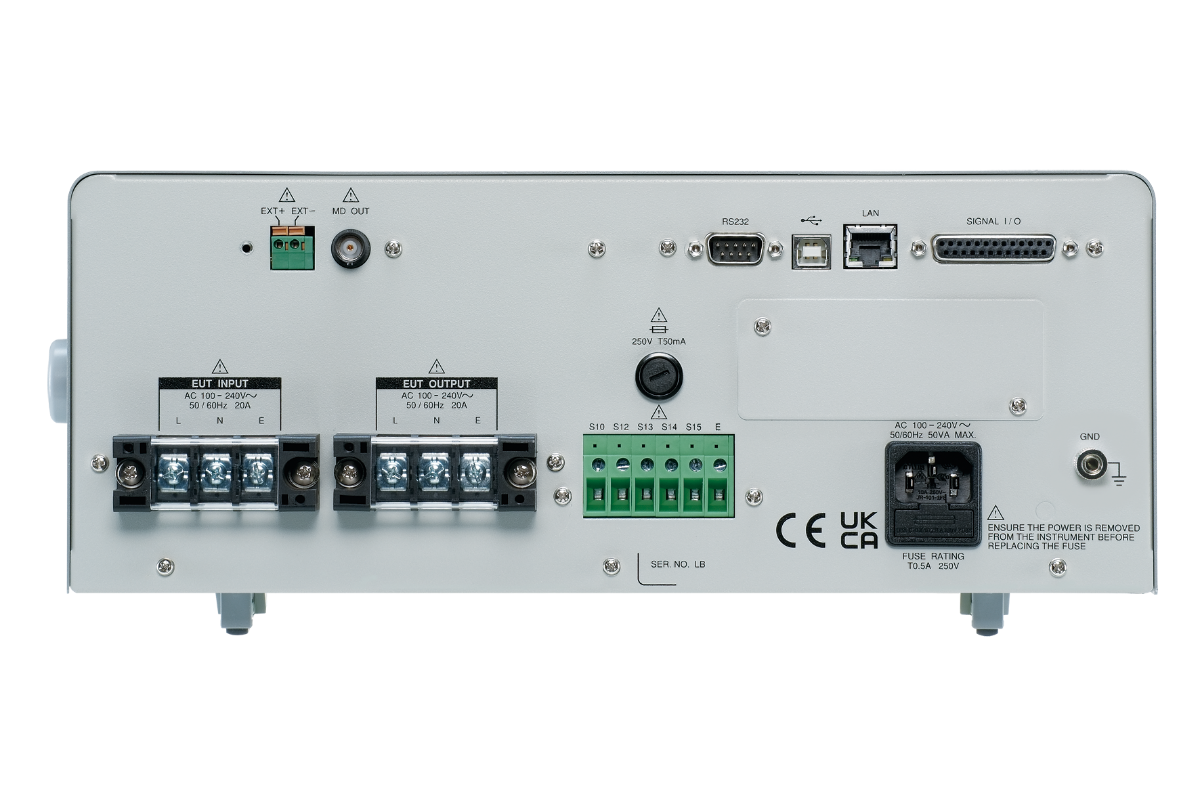

후면 패널 구성에 대해, GLC-10000은 예비 MD 외부 터미널 블록(EXT+/EXT-)을 제공하며, 사용자는 미래 규정의 새로운 MD 요구 사항을 충족하기 위해 필요한 시뮬레이트된 임피던스 네트워크를 자체 정의할 수 있습니다(병렬 RC 조합에만 해당됨). 또한, GLC-10000은 RS-232C, USB 장치, LAN 및 원격 I/O와 같은 다양한 표준 인터페이스를 제공하며, 시스템 제어 및 데이터 획득의 요구를 충족하기 위해 GPIB(옵션)까지 제공합니다.
