저항계 RM3548-50

데이터시트 매뉴얼 목록보기

설명 Description
사양 Specification
옵션 Option

제품번호 (발주코드)

RM3548-50

µΩ부터 MΩ까지 측정할 수 있는 고정밀 휴대용 저항계

고정밀도 : 모터 권선 결함 및 본딩 문제 등 미세한 저항값 변화도 검출
사용자 친화적 : 쉽게 조작할 수 있으며 자동 온도 보정 및 메모리 기능 탑재
다용도 : 다양한 프로브 옵션이 있으며, EV, 항공기, 모터/변압기 유지보수에 폭넓게 대응
무선 연결 : GENNECT Cross 앱으로 스마트폰으로 데이터 전송, HID 기능으로 Excel®로 직접 측정값 입력 (무선 어댑터 Z3210 장착시)
안전성을 높인 보호 기능 : 과전압 입력이 검출될 경우 즉시 측정을 정지하여 손상을 방지

제품 개요

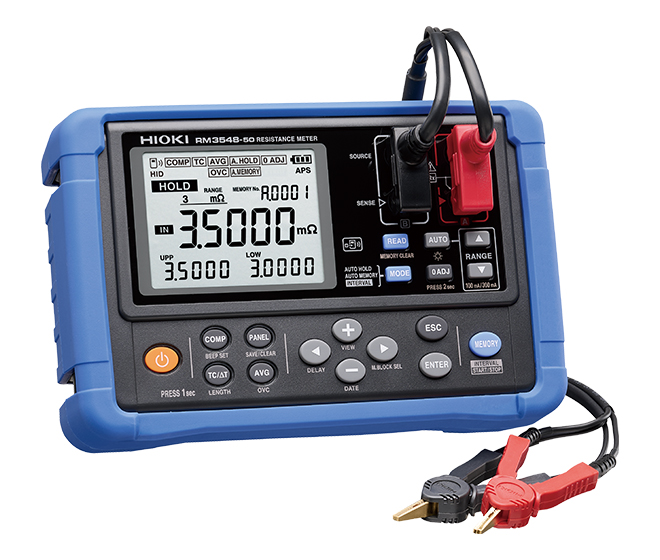

RM3548-50은 0.1µΩ부터 3.5MΩ까지 측정 가능한 휴대용 저항계입니다.

EV의 유지 보수나 항공기의 오버홀, 모터의 검사 등 폭넓은 용도에서 간단 조작으로 고정밀 측정을 실현합니다.

사용하기 편리한 조작성

높은 측정 성능

4단자법 측정 방식을 채택하여 오프셋 전압 보정(OVC) 기능으로 고정밀 측정을 실현합니다.

간단한 조작성

다기능 기기와 같은 복잡한 조작을 필요로 하지 않고, 초보자도 간단하게 저항 측정을 할 수 있습니다.

자동 연산 기능

온도 보정 기능에 의해 동선 등 온도에 따라 저항치가 변화해 버리는 것도, 설정한 기준 온도에서의 저항치로 변환해 표시합니다.

무선화에 대응. 무선 통신 기능으로 더욱 편리하게

막힘없는 데이터 출력

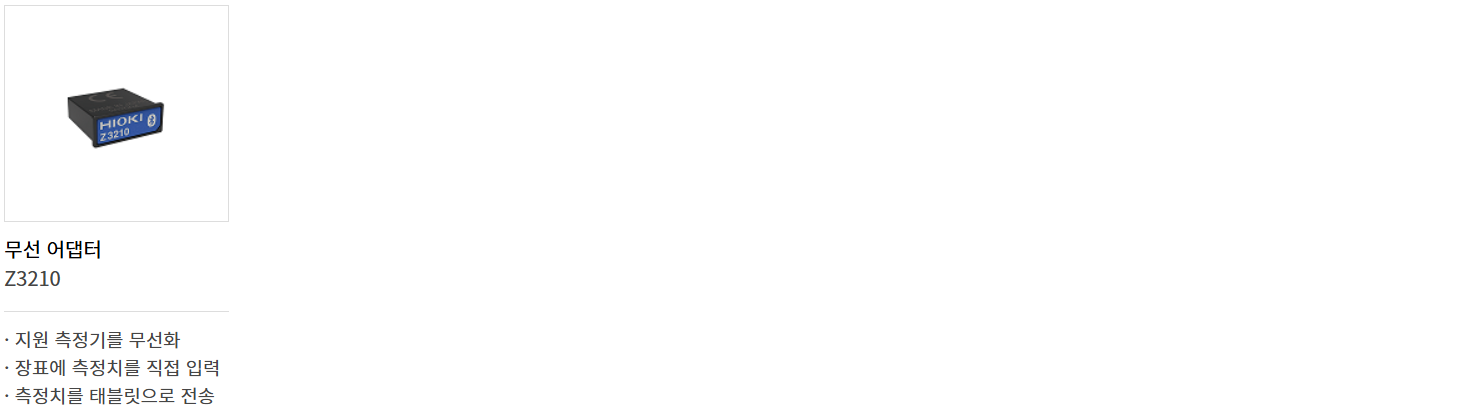

무선 어댑터 Z3210(옵션) 지원.

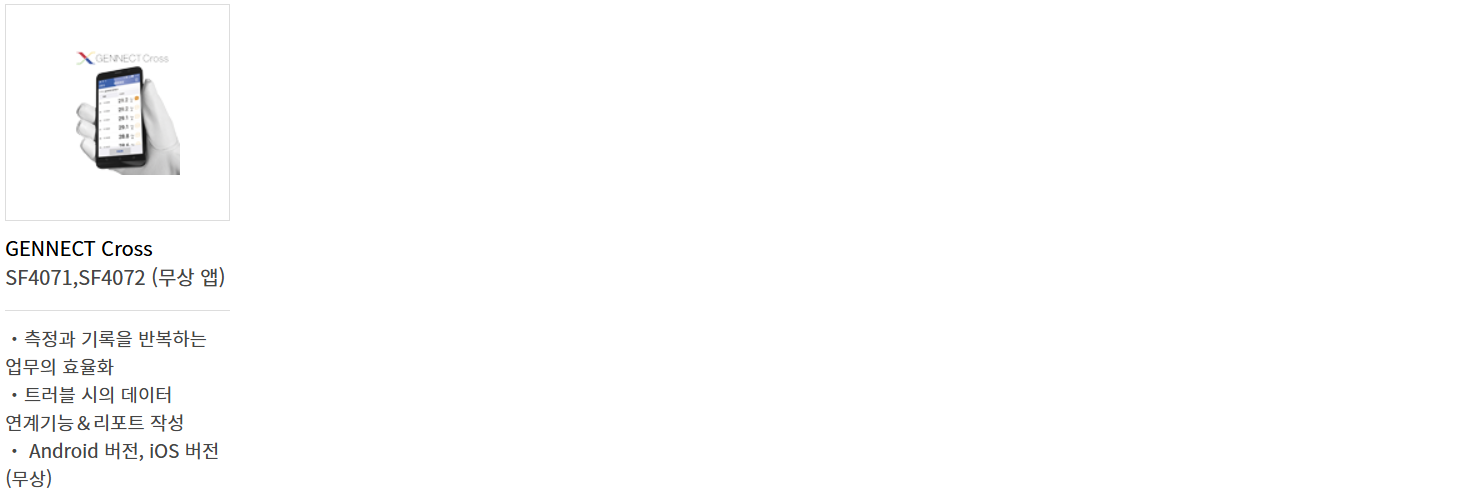

스마트폰이나 태블릿에 측정값을 전송해 현장 사진이나 도면 등을 이용한 리포트를 빠르게 작성할 수 있습니다.

작업 효율 향상! 디지털 관리로 측정 작업을 간편히! [Excel® 직접 입력 기능]

Excel®과 직접 통합

Excel® 파일을 열고 셀을 선택한 상태로 대기합니다.

측정기의 표시를 홀드하면 데이터가 전송되고 선택한 셀에 측정값이 입력됩니다.

※무선 어댑터 Z3210에 의한 Bluetooth®통신을 사용합니다.

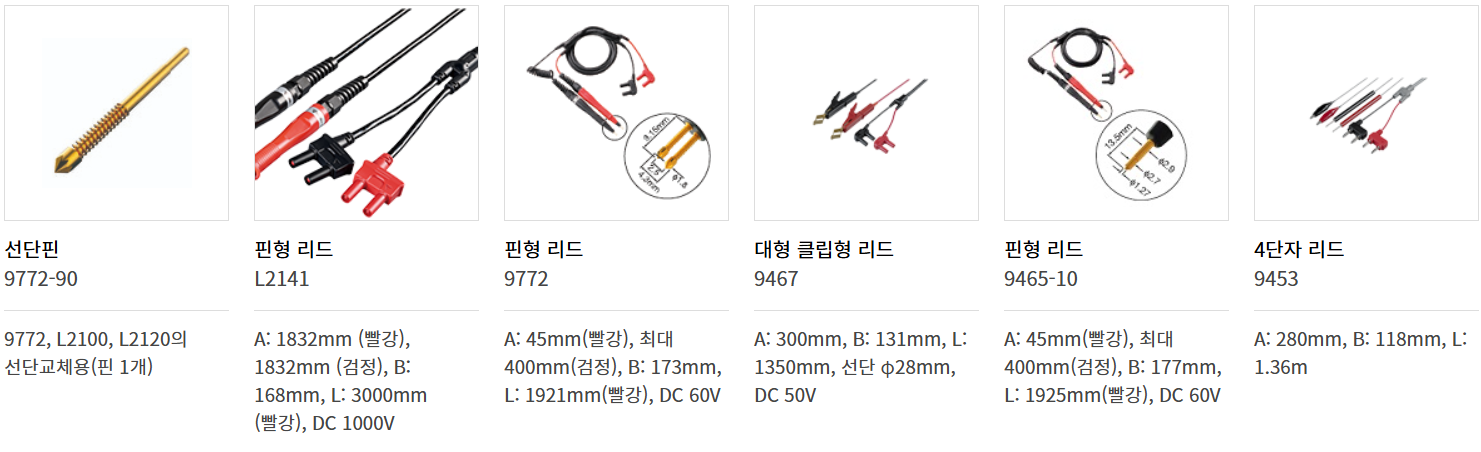

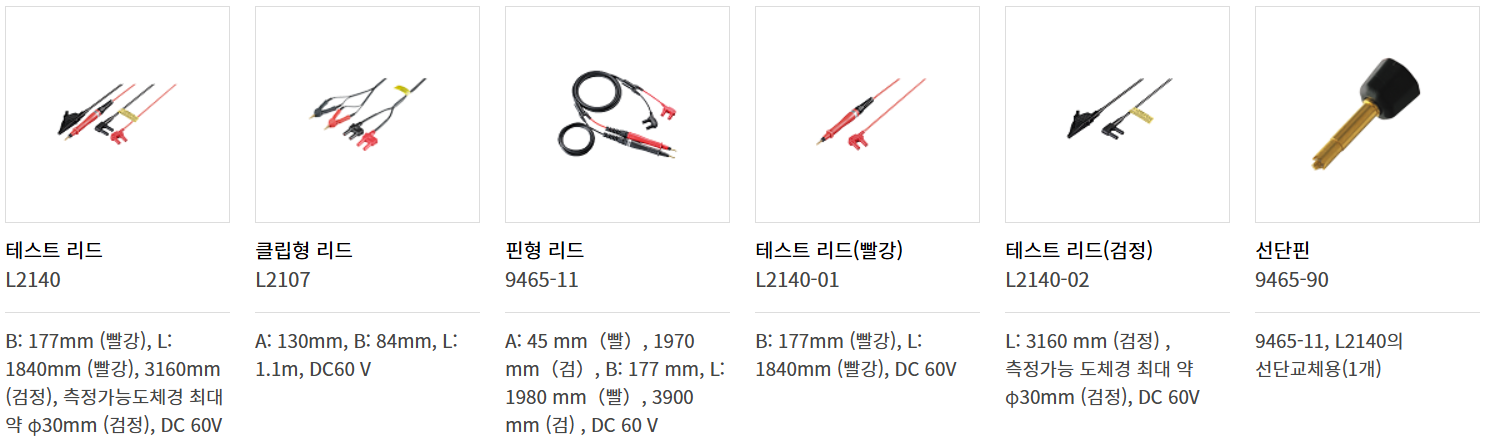

다양한 프로브 옵션

상황에 맞춰 프로브 선택

L2140: EV나 하이브리드 자동차의 유지보수에 있어서 등전위 본딩 테스트, 배터리 접속 체크, 모터 권선 검사에 최적입니다.

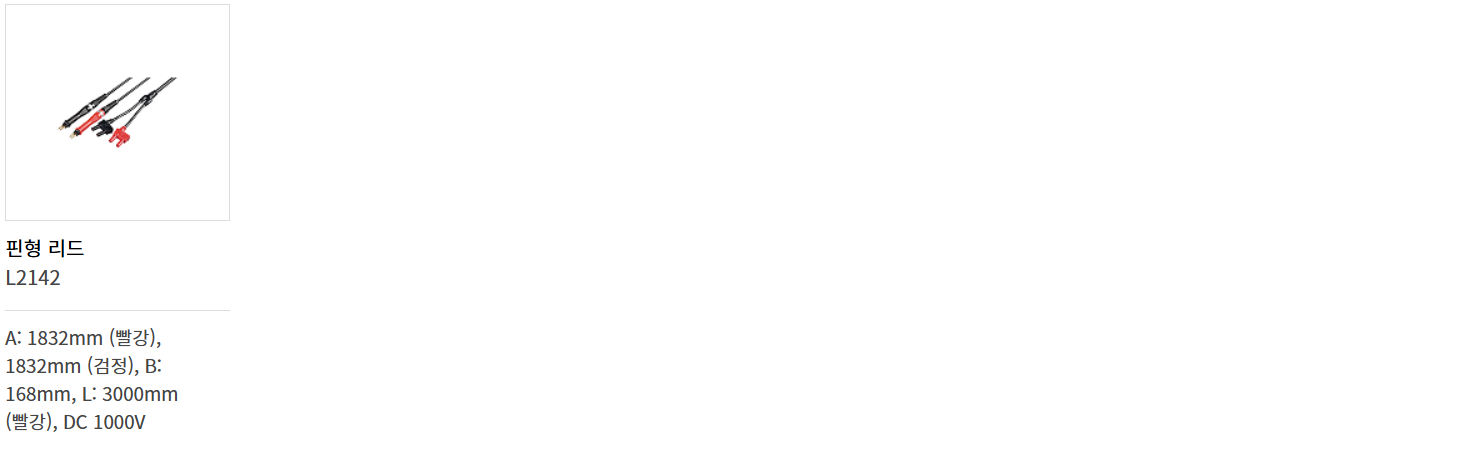

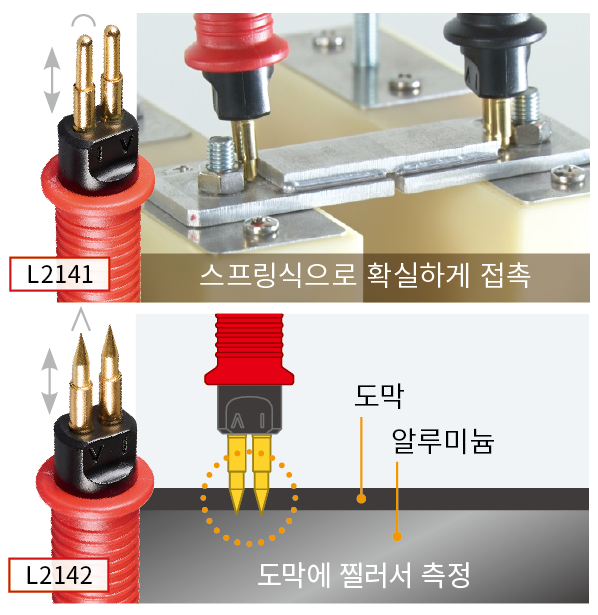

L2141, L2142: 항공기 정비 및 오버홀 공정에 최적인 RM3548-50은 다양한 위치의 저항 차를 체크하는 등전위 본딩 시험에 적합합니다. 끝이 둥그스름한 핀형 프로브 L2141을 사용하면 항공기 본체를 손상시키지 않고 저항값을 측정할 수 있습니다.

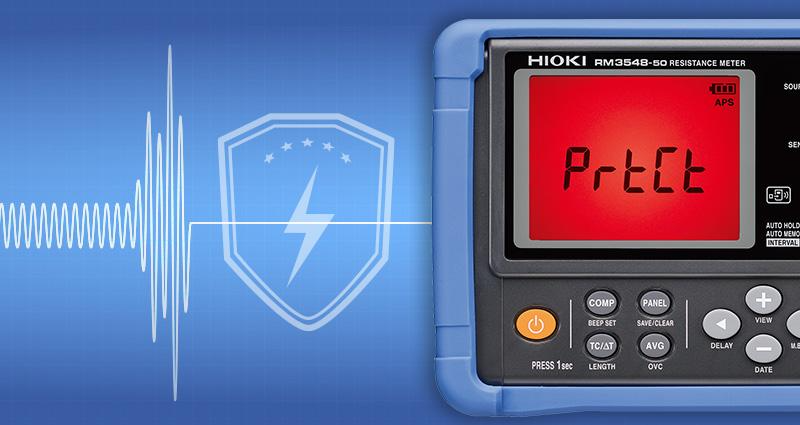

안전성을 높인 보호기능

회로 보호 검출 기능

DC 60 V까지 과전압 인가를 검출하면 측정을 자동 정지해 회로를 보호합니다.

EV 유지보수 작업이나 배터리의 버스바 테스트 중에 실수로 활전압에 접촉해도 저항계 손상을 방지하여 사용자의 안전을 확보합니다.

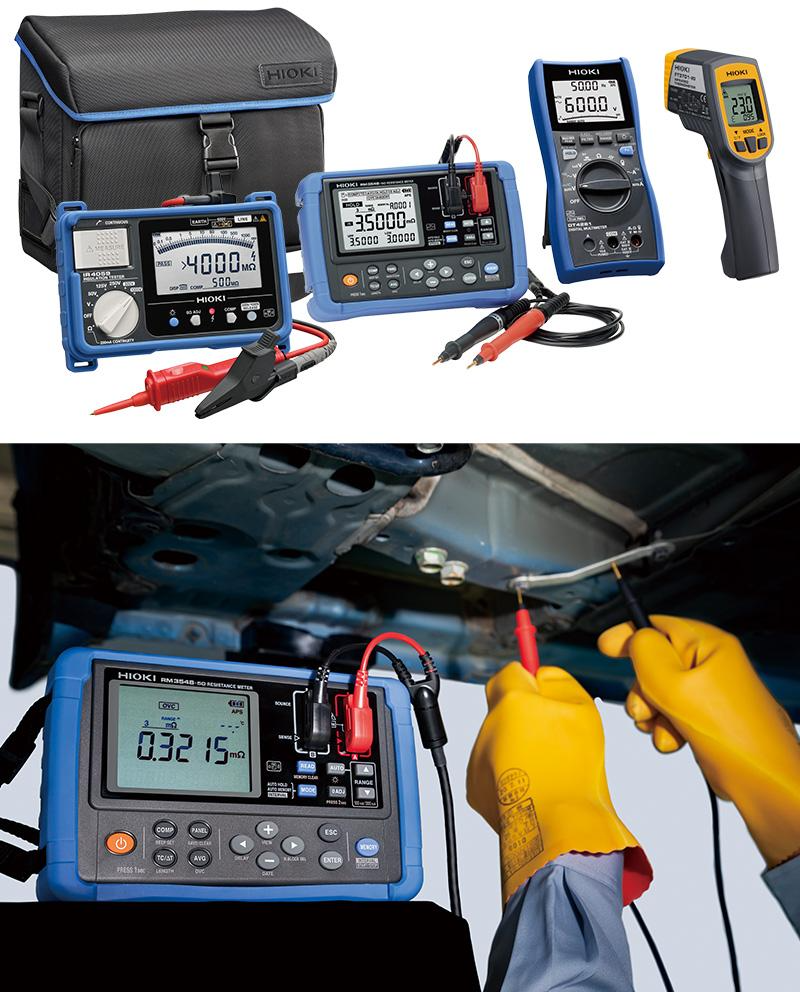

[UN ECER100 규격에 준거] EV 유지보수 테스트 툴

EV의 고전압 셧다운과 재초기화에 필수적인 4가지 툴

RM3548-50은 최소 0.2A의 측정 전류를 요구하는 국제 안전 규격 UN ECER100에 준거하고 있으며, 주요 EV 및 하이브리드 제조사로부터 신뢰성 있고 정밀한 유지보수 툴로 권장되고 있습니다. HIOKI는 EV의 유지보수 담당자가 안전하게 작업할 수 있도록 신뢰성 높은 테스트 툴을 제공하고 있습니다.

저항 측정 레인지	3 mΩ (최대 표시 3.5000 mΩ, 분해능 0.1 µΩ)〜3 MΩ 레인지 (최대 표시 3.5000 MΩ, 분해능 100 Ω), 10 전환 기본 정확도 : ±0.020% rdg. ±0.007% f.s.
측정 전류	[3 mΩ 레인지일 때] DC 1 A〜[3 MΩ 레인지일 때] DC 500 nA
개방단자전압	DC 5.5 V max.

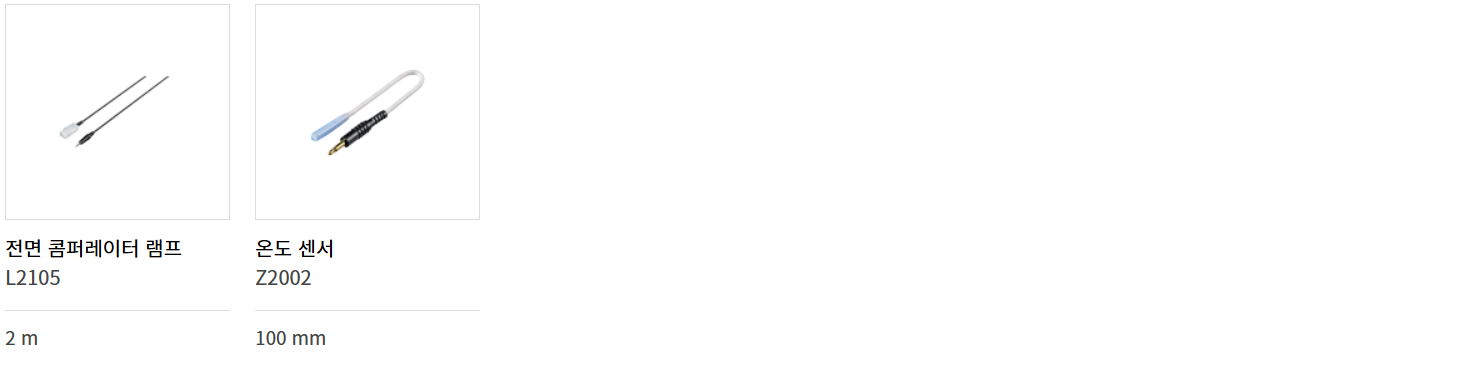

온도측정	-10.0℃〜99.9℃, 기본 정확도 : ±0.5℃ (온도 센서 Z2002와의 조합 정확도)
측정속도	고정
표시갱신율	저항측정 OVC 없음: 약 100 ms, OVC 있음: 약 230 ms
기능	온도보정기능, 온도환산기능, 오프셋 전압 보정기능(OVC), 콤퍼레이터(ABS/REF%), 길이환산, 판정음 설정, 자동 홀드, 오토파워세이브(APS), 애버리지 , 패널 세이브/로드 , USB통신(PC에 연결함으로써 본체의 내부메모리가 PC에 마운트되는 매스 스토리지 클래스) , Bluetooth®를 통한 무선통신(Z3210 사용시)
메모리 기능	기록가능 데이터 포인트수 : 수동 / 자동 : 최대 1000점, 인터벌 : 최대 6000점 인터벌 : 0.2s ~ 10.0 s (0.2 s 스텝) 메모리로부터 데이터 취득: 디스플레이, USB 매스 스토리지 (CSV, TXT 파일)
전원	AA 알칼리 건전지(LR6)×8개 AA 니켈 수소 전지(HR6)×8개 연속 사용 시간: 약 10h (당사 조건에서) 최대 정격 전력: 5 VA
치수 및 질량	약 199W × 132H × 60D mm (프로텍터 포함), 약 890 g (전지, 프로텍터 포함)

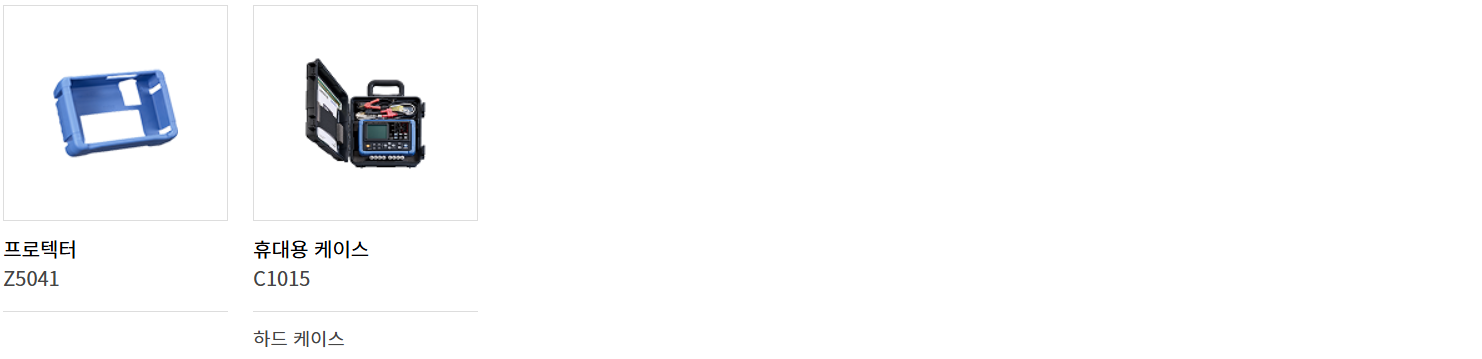

부속품	클립형 리드 L2107 × 1, 온도센서 Z2002 × 1, 프로텍터 Z5041 × 1, AA알칼리 건전지(LR6) × 8, 사용설명서 × 1, USB 케이블 (A - miniB 타입) × 1, 스트랩 × 1, 예비 퓨즈 × 1
