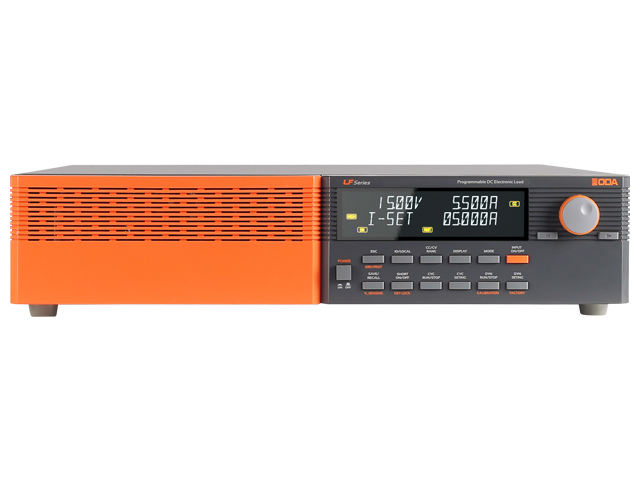

[DC Electronic Load] LF Series

DC 입력 :
150W~20KW,
전압 Line-Up :
150V, 300V, 600V
Mode :
CC, CV, CR, CP, ON/OFF, Fuse/Battery Test, Short, Cycling, Dynamic
Protection :
OVP, OCP, OPP, OTP, OVR, OCR
통신 :
RS-232, RS-485 기본 장착, (TCP/IP 통신 옵션)
데이터시트 매뉴얼 목록보기

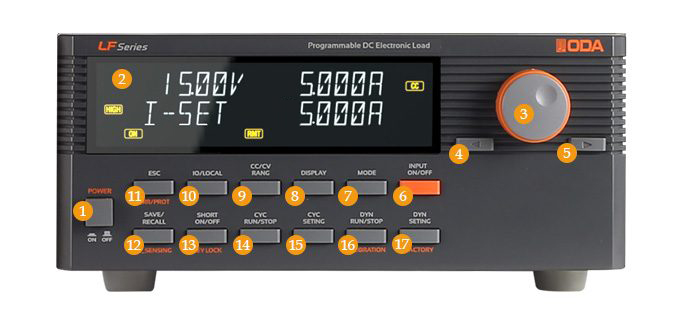

1메인전원 ON/OFF 스위치11Menu Escape Key
2LCD Display12Save/Recall & V-Sensing 셋팅 Key
3설정 Encoder13Short Mode & Key Lock 셋팅 Key
4Cursor & 메뉴변경 Key14Cycling Mode 동작 Key
5Cursor & 메뉴변경 Key15Cycling Mode 셋팅 Key
6DC Input ON/OFF Key16Dynamic Mode 동작 & Calibration 셋팅 Key
7Test Mode 셋팅 Key17Dynamic Mode & Factory Mode 셋팅 Key
8Display Page 변경 Key
9CV/CC Range 셋팅 Key
10IO/Local 셋팅 Key


기본 기능

  • 16 x 2 Big-Char 유형 LCD 디스플레이
  • 5-Digit의 정밀한 Resolution
  • Protection : OVP, OCP, OPP, OTP, OVR, OCR
  • 다양한 모드 제공 : CC, CV, CR, CP, ON/OFF, Fuse/Battery Test, Short, Cycling, Dynamic
  • 간편한 데이터 확인(Volt, Curr, Watt, Time etc.)
  • ON/OFF 키 입력
  • 전면 판넬 잠금 기능
  • 뛰어난 정밀도와 고해상도
  • 부하 전압에 대한 원격 감지 기능 내장(V-Sensing)
  • 우수한 부하 및 라인 조절
  • 10개의 에러 메시지 저장 및 확인 가능
  • 메모리 저장 및 불러오기 기능(10개 저장 가능)
  • 통신 인터페이스 : RS232, RS485 표준 (TCP/IP 통신 옵션)
  • 컴팩트한 사이즈 : 600W in half of 19inch wide x 2U size


제품 사양 및 라인업

LF_A(150V)
MODELVOLTAGECURRENTWATTSIZE(mm)
LF150-A150V30A150213(W)*88(H)*350(D)
LF300-A150V60A300213(W)*88(H)*350(D)
LF600-A150V120A600213(W)*88(H)*450(D)
LF900-A150V180A900426(W)*88(H)*550(D)
LF1200-A150V240A1200426(W)*88(H)*550(D)
LF1500-A150V300A1500426(W)*176(H)*600(D)
LF1800-A150V360A1800426(W)*176(H)*600(D)
LF2100-A150V420A2100426(W)*176(H)*600(D)
LF2500-A150V480A2500렉사이즈 (주문형)
LF3000-A150V500A3K
LF5000-A150V800A5K
LF10000-A150V1000A10K
LF15000-A150V1500A15K
LF20000-A150V1500A20K
그외 용량은 주문형 제작
LF_B(300V)
MODELVOLTAGECURRENTWATTSIZE(mm)
LF300-B300V20A300213(W)*88(H)*350(D)
LF600-B300V40A600213(W)*88(H)*450(D)
LF900-B300V60A900426(W)*88(H)*550(D)
LF1200-B300V80A1200426(W)*88(H)*550(D)
LF1500-B300V100A1500426(W)*176(H)*600(D)
LF1800-B300V120A1800426(W)*176(H)*600(D)
LF2100-B300V140A2100426(W)*176(H)*600(D)
LF2500-B300V160A2500렉사이즈 (주문형)
LF3000-B300V200A3K
LF5000-B300V250A5K
LF10000-B300V300A10K
LF15000-B300V500A15K
LF20000-B300V750A20K
그외 용량은 주문형 제작
LF_C(600V)
MODELVOLTAGECURRENTWATTSIZE(mm)
LF300-C600V10A300213(W)*88(H)*350(D)
LF600-C600V20A600213(W)*88(H)*450(D)
LF900-C600V30A900426(W)*88(H)*550(D)
LF1200-C600V40A1200426(W)*88(H)*550(D)
LF1500-C600V50A1500426(W)*176(H)*600(D)
LF1800-C600V60A1800426(W)*176(H)*600(D)
LF2100-C600V70A2100426(W)*176(H)*600(D)
LF2500-C600V80A2500렉사이즈 (주문형)
LF3000-C600V100A3K
LF5000-C600V140A5K
LF10000-C600V200A10K
LF15000-C600V300A15K
LF20000-C600V500A20K
그외 용량은 주문형 제작
ModelLF300-A
Operating Range(@0℃ ~ 40℃)Voltage1~150V
Current0~60A
Max Power300W at40˚C(derated to 225W at 55˚C)
Display Resolution5-Digit
ResolutionVoltage10mV(H) / 1mV(L)
Current1mA(H) / 100uA(L)
Watt10mW(0~300W)
Resistor100mΩ(0.1~3000Ω)
ModeCC, CV, CR, CP, On/Off, Fuse, Short, Dynamic, Cycling, Baterry Test
ProtectionOVP, OCP, OPP, OTP, OVR, OCR
Remote InterfaceRS-232C, RS-485, TCP/IP (Option)
Slew Rate(typical values; 5%~95%)Typical value : 5% ~ 95%CC : < 200㎲(0~60A) CV : < 2ms(0~150V)
Ripple & NoiseCurrent4mA(rms) / 40mA(p-p)
Voltage6mV(rms)
AC Input110/220V ± 10%, 50~60Hz/300mA
Size213mm(W) * 88mm(H) * 350mm(D)
WeightNet weight : about 6KG
Gross weight : about 7KG

  •

    ON/OFF MODE

    입력된 전원공급기의 전압상관 없이 일정한 전류를 ON/OFF 합니다.

    자동차 하네스, 각종 전류 On/Off Test 사이클 설정을 손쉽게 합니다.
    Operating range : 0~60A
    Resolution : 1mA
    ON/OFF time : 100ms~250h 59m 59s 990ms(10ms unit)
    Repeat : 1~65500회
    사용분야

    1) 자동차 하네스
    2) 각종 전류 On/Off Test
    *번거로운 사이클 설정을 손쉽게 합니다.

  • FUSE MODE

    입력된 전원공급기의 전압상관 없이 일정한 전류를 유지하여 FUSE Test를 합니다.

    자동차 Fuse, 각종 Fuse Test에 사용됩니다.
    Operating range : 0~60A
    Resolution : 1mA
    ON/OFF time : 100ms~250h 59m 59s 990ms(10ms unit)
    Fuse time setting and display Fuse open time (10ms unit)
    사용분야

    1) 자동차 Fuse
    2) 각종 전류 Fuse Test

  •

    BATTERY MODE

    입력되는 배터리의 전압 및 용량 값을 계산하여 Battery 방전 테스트를 합니다.

    배터리셀, 배터리팩, 배터리 방전 테스트에 사용됩니다.
    Mode : CC, CR, CP
    Operating Range/ Resolution : same with CC(Hi Range), CR, CP above
    End Volt : 1~150V(10mV unit)
    End Cap : 0.1~6550AH(100mAH unit)
    사용분야

    1) 배터리셀
    2) 배터리팩
    3) 배터리 방전 테스트


옵션액세서리
  1. RS232C Cable
  2. RS485 Cable
  3. AC Input Cable (주문제작)
  4. Output Cable (주문제작)
  1. AC 파워코드
  2. Rack mount 서포트
  3. 매뉴얼

제품 사양 및 라인업

LF_A(150V)
MODELVOLTAGECURRENTWATTSIZE(mm)
LF150-A150V30A150213(W)*88(H)*350(D)
LF300-A150V60A300213(W)*88(H)*350(D)
LF600-A150V120A600213(W)*88(H)*450(D)
LF900-A150V180A900426(W)*88(H)*550(D)
LF1200-A150V240A1200426(W)*88(H)*550(D)
LF1500-A150V300A1500426(W)*176(H)*600(D)
LF1800-A150V360A1800426(W)*176(H)*600(D)
LF2100-A150V420A2100426(W)*176(H)*600(D)
LF2500-A150V480A2500렉사이즈 (주문형)
LF3000-A150V500A3K
LF5000-A150V800A5K
LF10000-A150V1000A10K
LF15000-A150V1500A15K
LF20000-A150V1500A20K
그외 용량은 주문형 제작
LF_B(300V)
MODELVOLTAGECURRENTWATTSIZE(mm)
LF300-B300V20A300213(W)*88(H)*350(D)
LF600-B300V40A600213(W)*88(H)*450(D)
LF900-B300V60A900426(W)*88(H)*550(D)
LF1200-B300V80A1200426(W)*88(H)*550(D)
LF1500-B300V100A1500426(W)*176(H)*600(D)
LF1800-B300V120A1800426(W)*176(H)*600(D)
LF2100-B300V140A2100426(W)*176(H)*600(D)
LF2500-B300V160A2500렉사이즈 (주문형)
LF3000-B300V200A3K
LF5000-B300V250A5K
LF10000-B300V300A10K
LF15000-B300V500A15K
LF20000-B300V750A20K
그외 용량은 주문형 제작
LF_C(600V)
MODELVOLTAGECURRENTWATTSIZE(mm)
LF300-C600V10A300213(W)*88(H)*350(D)
LF600-C600V20A600213(W)*88(H)*450(D)
LF900-C600V30A900426(W)*88(H)*550(D)
LF1200-C600V40A1200426(W)*88(H)*550(D)
LF1500-C600V50A1500426(W)*176(H)*600(D)
LF1800-C600V60A1800426(W)*176(H)*600(D)
LF2100-C600V70A2100426(W)*176(H)*600(D)
LF2500-C600V80A2500렉사이즈 (주문형)
LF3000-C600V100A3K
LF5000-C600V140A5K
LF10000-C600V200A10K
LF15000-C600V300A15K
LF20000-C600V500A20K
그외 용량은 주문형 제작
ModelLF300-A
Operating Range(@0℃ ~ 40℃)Voltage1~150V
Current0~60A
Max Power300W at40˚C(derated to 225W at 55˚C)
Display Resolution5-Digit
ResolutionVoltage10mV(H) / 1mV(L)
Current1mA(H) / 100uA(L)
Watt10mW(0~300W)
Resistor100mΩ(0.1~3000Ω)
ModeCC, CV, CR, CP, On/Off, Fuse, Short, Dynamic, Cycling, Baterry Test
ProtectionOVP, OCP, OPP, OTP, OVR, OCR
Remote InterfaceRS-232C, RS-485, TCP/IP (Option)
Slew Rate(typical values; 5%~95%)Typical value : 5% ~ 95%CC : < 200㎲(0~60A) CV : < 2ms(0~150V)
Ripple & NoiseCurrent4mA(rms) / 40mA(p-p)
Voltage6mV(rms)
AC Input110/220V ± 10%, 50~60Hz/300mA
Size213mm(W) * 88mm(H) * 350mm(D)
WeightNet weight : about 6KG
Gross weight : about 7KG
옵션액세서리
  1. RS232C Cable
  2. RS485 Cable
  3. AC Input Cable (주문제작)
  4. Output Cable (주문제작)
  1. AC 파워코드
  2. Rack mount 서포트
  3. 매뉴얼
