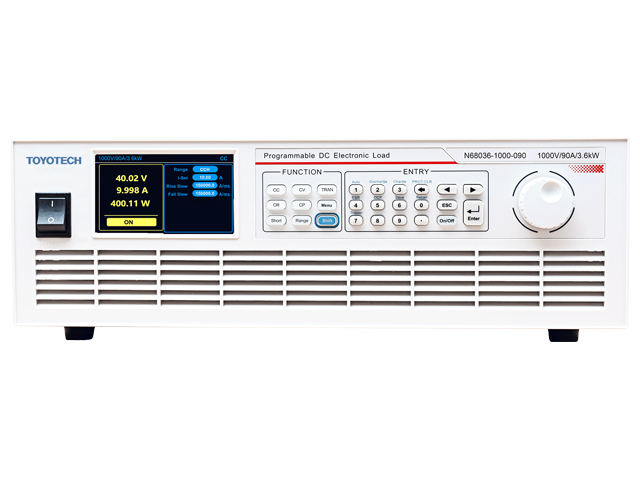

N68000 Series

N68000 시리즈는 2.4kW ~ 14.4kW 전력 용량으로 수년간의 전원 공급 장치, 차량용 충전기, 배터리 및 슈퍼커패시터 테스트 경험을 바탕으로 개발되었습니다. 높은 정확도, 신뢰성 및 경쟁력 있는 성능을 갖추고 있으며 CC, CV, CP 및 CR 모드가 있습니다. N68000 시리즈는 SEQ 테스트, dynamic test, 충전 테스트, 방전 테스트, OCP 테스트 등을 지원합니다.

Main Features

• 전력 범위: 2.4kW~14.4kW
• 전압 범위: 150V/600V/1000V
•  CC/CV/CR/CP 테스트 모드
• Charge test, Discharge test, OCP test
• Rise, Fall slew rate 제어
• Editable Von/Voff
• 시퀀스 테스트(SEQ), 최대 100개 그룹 시퀀스 파일, 파일당 최대 50 step
• 다양한 OCP, OVP, OTP, OPP 보호기능

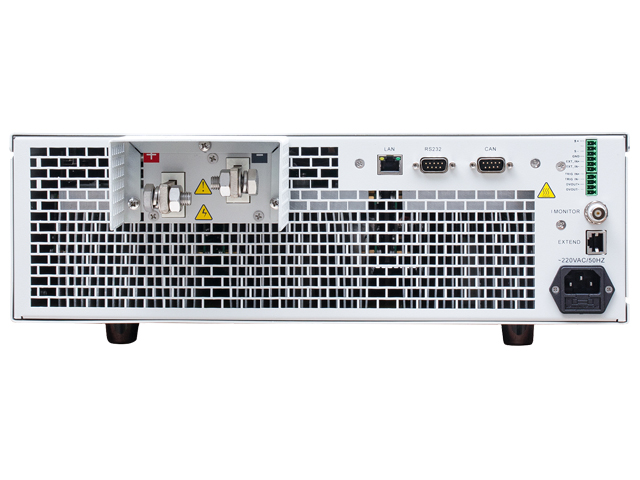

• 아날로그 프로그래밍 인터페이스(APG), 전류 모니터링 인터페이스 및 원격/로컬 트리거 기능
• LAN/RS232/CAN 기본 통신

Application Fields

• 자동차 충전기 테스
• 고전류 릴레이
• DC-DC 전원 공급 장치, 서버 전원 공급 장치
• ESS 및 기타 에너지 저장 장치
• 통신전원 콘덴서 모듈, 배터리팩

Functions & Advantages

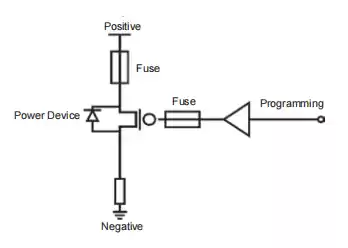

High reliability design

N68000 시리즈에는 포괄적인 MOS 보호 회로가 있습니다. MOS가 아무리 손상되더라도 양극과 음극 또는 양극과 제어 회로 사이에 단락이 발생하지 않습니다. 일부 MOS의 손상은 다른 MOS의 손상을 가속화하지 않으며 지속적으로 사용할 수 있습니다. 분산형 설계로 전원 모듈의 교체 및 추가가 용이하며 유지 보수 및 전원 증설이 편리합니다. N68000은 전력 제한 회로로 설계되어 응답 속도가 빠르므로 과전력으로 인한 부하 손상을 방지할 수 있습니다. N68000은 혹독한 테스트 환경에 폭넓게 적응할 수 있는 차폐 기술을 채택하고 간섭 방지 기능을 향상 시킵니다.

Short-circuit function

N68000 시리즈는 단락에 대해 수동 모드와 잠금 모드의 두 가지 모드를 지원합니다.

수동모드: Short 버튼을 누르면 N68000이 단락됩니다. 버튼을 놓으면 단락이 중지됩니다. 수동 모드는 디버깅이나 R&D에 적합하며 오작동으로 인한 측정 사고를 방지합니다.

잠금모드: Short 버튼을 누르면 N68000이 단락 상태를 유지합니다. 버튼을 다시 누르면 단락이 중지됩니다. 잠금 모드는 장시간 단락 테스트에 적합합니다.

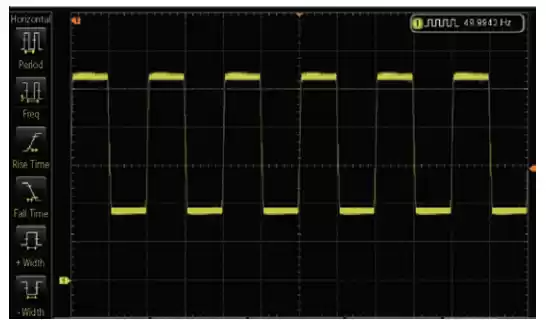

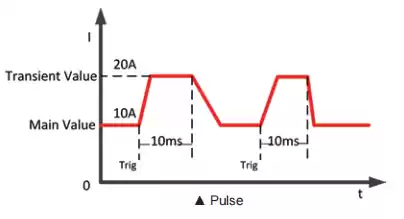

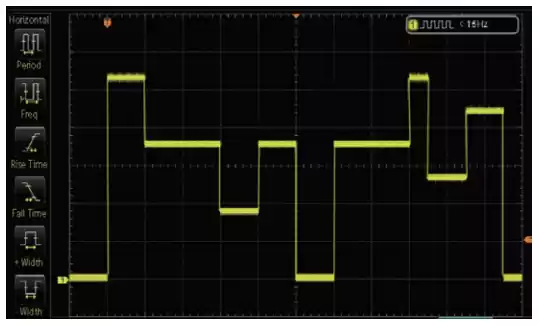

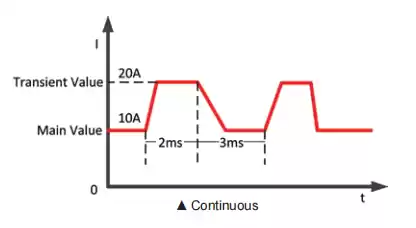

Dynamic mode

N68000 시리즈는 연속, 토글, 펄스의 세 가지 dynamic mode를 제공합니다. 제어 속도는 최대 20kHz이며 조정 가능합니다. 이 기능은 전원 공급 장치 과도 성능, 배터리 보호 보드 보호 성능 및 배터리 펄스 충전을 테스트하는 데 자주 사용됩니다.

External programming

사용자는 외부 아날로그 입력을 통해 부하 전압과 전류를 제어할 수 있습니다. 아날로그 인터페이스를 통한 0~10V 입력으로 전자 부하의 설정(0~F.S) 값을 제어 할 수 있습니다.

Current monitoring

로딩되는 전류를 모니터링 하기 위해 전류 모니터링 출력 단자의 0-10V 아날로그 신호를 출력합니다. 사용자는 전압계나 오실로스코프를 사용하여 전류 변화를 모니터링 할 수 있습니다.

Product Line-Up

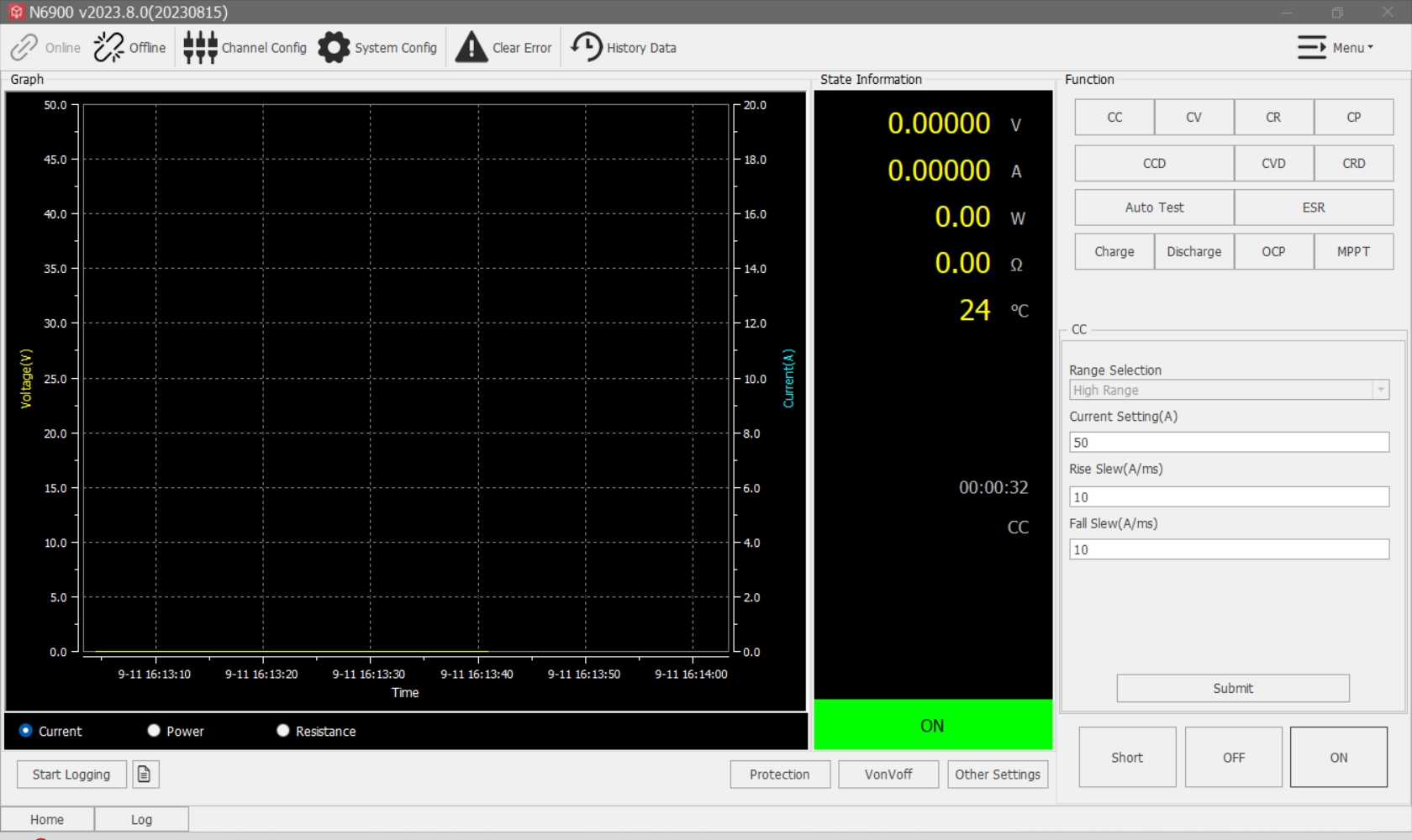

DEMO Windows Program

• 무상으로 제공되는 DEMO Windows Program
• 데이터 Logging 기능 제공
• 다양한 Funtion 기능 제공
