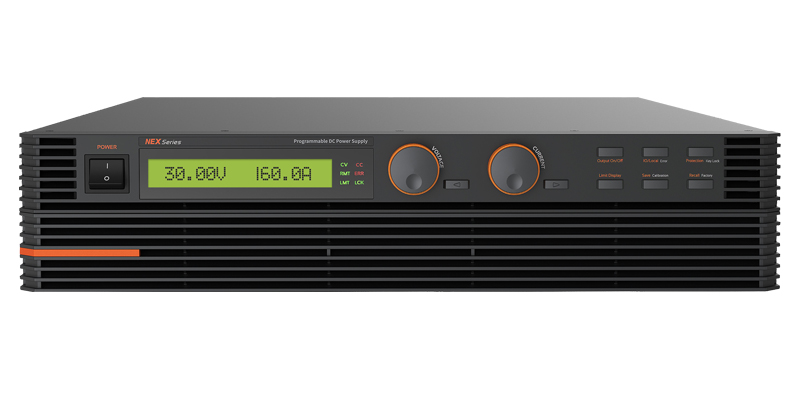

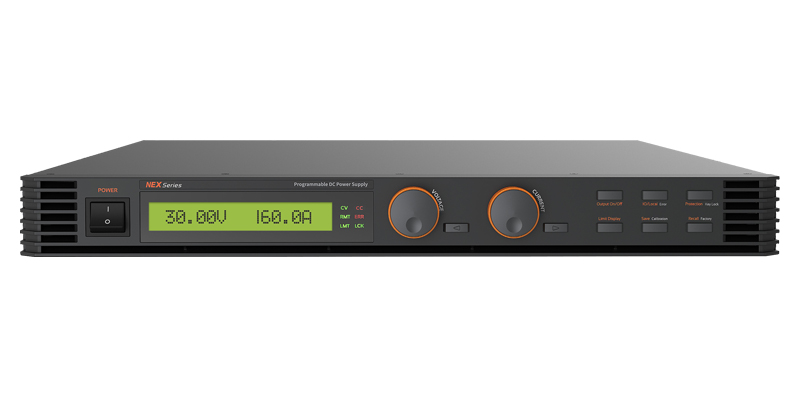

제품소개

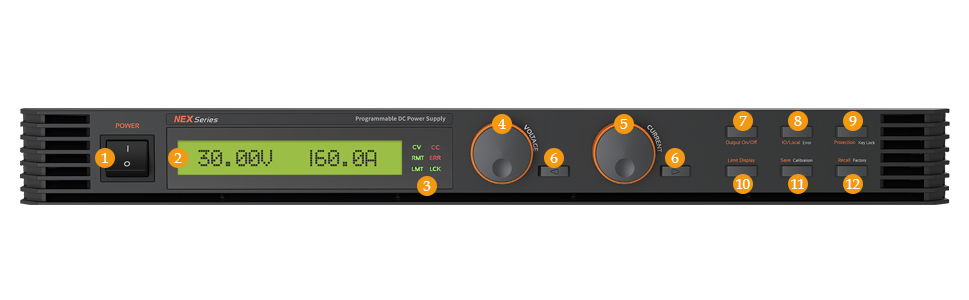

| 1 | 메인 전원 ON/OFF 스위치 | 10 | 전압/전류 설정값 Display Key |
| 2 | Display | 11 | Save 또는 Calibration Key |
| 3 | 동작상태 표시 램프 | 12 | Recall 또는 Factory Key |
| 4 | 전압 조정 Encoder | ||
| 5 | 전류 조정 Encoder | ||
| 6 | 전압 Cursor 또는 메뉴변경 Key | ||
| 7 | 출력전압/전류 ON/OFF | ||
| 8 | IO/Local 또는 Error Display Key | ||
| 9 | Protection Setting 또는 Front-panel Lock Key |
기본 기능
- 4-Digital 디스플레이 해상도
- OVP, OCP 보호 모드 제공
- UVL, OVL, UCL, OCL 모드
- 교정 기능 제공
- 패널 잠금 기능 제공
- Memory Store & Recall 기능 제공
- Factory Mode(User Memory, Last State, Auto Cursor, Auto Key Lock 등) 12가지 제공
- RS-232C, RS-485, TCP/IP 통신 기본 제공
- 외부 제어 기능(Analog Control)
MEMORY STORE & RECALL
사용자가 설정한 전압 및 전류, 사용 상태 등을 저장(Store) 및 호출(Recall)할 수 있습니다.
전문 엔지니어가 아니더라도, 미리 설정하여 저장해둔 Memory를 호출하는 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.
PROTECTION MODE
내장된 OVP(Over Voltage Protection) 및 OCP(Over Current Protection) Protection 모드는 사용 중 과전압, 과전류가 출력되었을 때 출력을 차단하여 부하원을 보호합니다.
사용자의 부주의나 장시간의 테스트 시에도 안전하게 사용할 수 있습니다.
DUAL CONTROL ENCODER
전압 및 전류에 각각 배정된 트롤 엔코더는 기존에 단일 콘트롤 엔코더에 비해 보다 빠르게 원하는 설정을 가능하게 합니다.
Programmable 제품을 처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.
| Spec / Model | 600W~2400W | 2400W~4800W | ||||||||||||||||||||||||||
| Display Resolution | 4Digit 10mV or 100mV | |||||||||||||||||||||||||||
| Line & Load Regulation | ≤0.01% | ≤0.01% | ||||||||||||||||||||||||||
| Programming Accuracy | 0.1+offset | 0.1+offset | ||||||||||||||||||||||||||
| Ripple & Noise | Output 30V(8mVrms /60mVp-p) | Output 30V(8mVrms /60mVp-p) | ||||||||||||||||||||||||||
| Rise Time(Full Load) | 35mS | 50mS | ||||||||||||||||||||||||||
| Falling Time (Full Load) | 35mS | 50mS | ||||||||||||||||||||||||||
| Power Factor (Full load) | ≥ 0.99 | |||||||||||||||||||||||||||
| Transient Response Time | 1mS | |||||||||||||||||||||||||||
| Efficiency (Full load) | ≥ 87% | |||||||||||||||||||||||||||
| Size(mm) | 426(W) * 44(H) * 550(D) | 426(W) * 88(H) * 550(D) | ||||||||||||||||||||||||||
| Weight | 600W(7.5kg)~2400W(10kg) | 2400W(15.5kg)~4800W(18kg) | ||||||||||||||||||||||||||
옵션 | 액세서리 |
|
|
제품라인업 및 사양
| Model | NEX 2400 Series | NEX 4800 Series | ||||||||||||||||||||||||||
| Size | 1U | 2U | ||||||||||||||||||||||||||
| 20V | 30A | 60A | 90A | 120A | 180A | 240A | ||||||||||||||||||||||
| 30V | 20A | 40A | 60A | 80A | 120A | 160A | ||||||||||||||||||||||
| 50V | 12A | 24A | 36A | 48A | 72A | 96A | ||||||||||||||||||||||
| 60V | 10A | 20A | 30A | 40A | 60A | 80A | ||||||||||||||||||||||
| 80V | 7.5A | 15A | 22.5A | 30A | 45A | 60A | ||||||||||||||||||||||
| 100V | 6A | 12A | 18A | 24A | 36A | 48A | ||||||||||||||||||||||
| 150V | 4A | 8A | 12A | 16A | 24A | 32A | ||||||||||||||||||||||
| 200V | 3A | 6A | 9A | 12A | 18A | 24A | ||||||||||||||||||||||
| 300V | 2A | 4A | 6A | 8A | 12A | 16A | ||||||||||||||||||||||
| 600V | 2A | 4A | ||||||||||||||||||||||||||
| Spec / Model | 600W~2400W | 2400W~4800W | ||||||||||||||||||||||||||
| Display Resolution | 4Digit 10mV or 100mV | |||||||||||||||||||||||||||
| Line & Load Regulation | ≤0.01% | ≤0.01% | ||||||||||||||||||||||||||
| Programming Accuracy | 0.1+offset | 0.1+offset | ||||||||||||||||||||||||||
| Ripple & Noise | Output 30V(8mVrms /60mVp-p) | Output 30V(8mVrms /60mVp-p) | ||||||||||||||||||||||||||
| Rise Time(Full Load) | 35mS | 50mS | ||||||||||||||||||||||||||
| Falling Time (Full Load) | 35mS | 50mS | ||||||||||||||||||||||||||
| Power Factor (Full load) | ≥ 0.99 | |||||||||||||||||||||||||||
| Transient Response Time | 1mS | |||||||||||||||||||||||||||
| Efficiency (Full load) | ≥ 87% | |||||||||||||||||||||||||||
| Size(mm) | 426(W) * 44(H) * 550(D) | 426(W) * 88(H) * 550(D) | ||||||||||||||||||||||||||
| Weight | 600W(7.5kg)~2400W(10kg) | 2400W(15.5kg)~4800W(18kg) | ||||||||||||||||||||||||||
