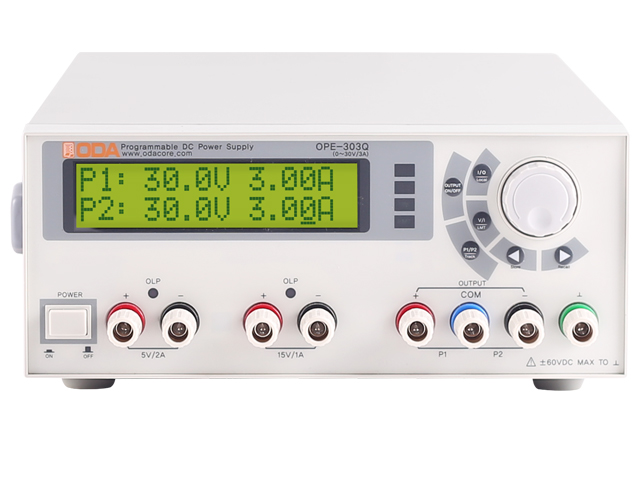

OPE-Q Series

DC 출력 :
180W~300W, 2CH
고정출력 :
5V 2A, 15V 1A, 2CH
분해능 :
3 Digit
통신 :
RS-232기본장착, RS-485(유상옵션)
데이터시트 매뉴얼 목록보기

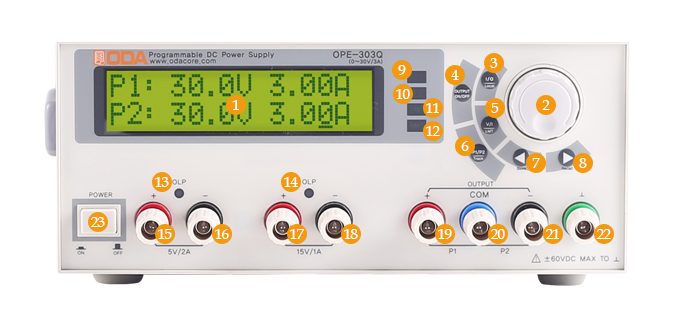

1LCD (전압 전류 및 Message Display 모듈)135V/2A(Fixed)의 Over Load Protection 램프
2전압/전류/수치적 변경 엔코더 스위치1415V/1A(Fixed)의 Over Load Protection 램프
3I/O 또는 LOCAL Key155V 2A(Fixed) +출력단자
4출력전압&전류 ON/OFF165V 2A(Fixed) -출력단자
5전압/전류 선택 또는 Limit Display Key1715V 1A(Fixed) +출력단자
6OUTPUT SELECT 또는 Tracking Key1815V 1A(Fixed) -출력단자
7전압/전류 Cursor 또는 메뉴변경 Key19P1 +출력단자(Positive Output)
8전압/전류 Cursor 또는 메뉴변경 Key20P1&P2의 출력 COM 단자
9P1채널의 Constant Current 모드 지시 램프21P2 – 출력단자(Negative Output)
10P2채널의 Constant Current 모드 지시 램프22Earth GND 단자
11P1,P2 채널 Tracking 모드 지시 램프23메인전원 ON/OFF 스위치
12Remote Interface 모드 지시 램프


기본 기능

  • 3-Digit 디스플레이 해상도
  • 16 X 2 Big-Char Type LCD 디스플레이 장착
  • CC/CV 모드
  • 출력 ON/OFF 기능 제공
  • Tracking Mode 기능 제공(2개 출력 동시제어)
  • 2개 가변 출력 & 고정 출력
  • Memory Store & Recall 기능 제공(5개 저장 가능)
  • Half of 19inch(213mm) wide x 2U size(300W 이하)
  • RS-232C 통신 기본장착(RS-485 통신 옵션)

  • TRACKING MODE

    두 채널이 한번에 제어가 가능합니다.

    귀사의 양산시스템에 생산자 1인당 단채널 파워 서플라이를 공급했다면, 당사의 Tracking mode가 지원되는 두 채널 파워서플라이로 교체해 보세요!
    번거롭게 두 채널의 전압, 전류를 셋팅 할 필요 없이 Tracking mode 버튼 하나만 누르신다면 앞으로 전압, 전류 및 모든 기능은 한번의 셋팅으로 두 채널이 똑같이 셋팅 될 것입니다.

  • STORE & RECALL

    상태 저장 기능을 지원합니다.

    OPE Series는 사용자가 설정한 전압 및 전류를 저장(Store) 및 호출(Recall)할 수 있습니다.
    전문 엔지니어가 아니더라도, 미리 설정하여 저장해 둔 Store 및 Recall 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.


제품 사양 및 라인업

Model
Parameter

OPE-185Q

OPE-303Q

OPE-305Q

OPE-503Q

Output rating

0~±18V, 0~5A 2CH
Fixed output 2CH

0~±30V, 0~3A 2CH
Fixed output 2CH

0~±30V, 0~5A 2CH
Fixed output 2CH

0~±50V, 0~3A 2CH
Fixed output 2CH

Resolution

Programming/Readback

≤ 6mV / ≤ 1.5mA

≤ 7.5mV / ≤ 1mA

≤ 7.5mV / ≤ 1.5mA

≤ 15mV / ≤ 1mA

Display Meter

100mV / 10mA

100mV / 10mA

100mV / 10mA

100mV / 10mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.2% + 120mV

0.2% + 200mV

0.2% + 200mV

0.2% + 300mV

Current

0.2% + 25mA

0.2% + 15mA

0.2% + 25mA

0.2% + 15mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.2% + 120mV

0.2% + 200mV

0.2% + 200mV

0.2% + 300mV

Current

0.2% + 25mA

0.2% + 15mA

0.2% + 25mA

0.2% + 15mA

Ripple & Noise

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 3mVp-p, ≤ 2mArms

Voltage Programming Speed(No load)

Rising time

≤ 40㎳

≤ 40㎳

≤ 40㎳

≤ 70㎳

Falling time

≤1.2s

≤1.2s

≤1.2s

≤1.5s

Model
Parameter

OPE-801Q

OPE-1001Q

OPE-1201Q

Output rating

0~±80V, 0~2A 2CH
Fixed output 2CH

0~±100V, 0~1A 2CH
Fixed output 2CH

0~±120V, 0~1A 2CH
Fixed output 2CH

Resolution

Programming/Readback

≤ 30mV / ≤ 0.8mA

≤ 40mV / ≤ 0.5mA

≤ 50mV / ≤ 0.5mA

Display Meter

100mV / 10mA

1V / 10mA

1V / 10mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.3% + 500mV

0.5% + 800mV

0.5% + 900mV

Current

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.3% + 500mV

0.5% + 800mV

0.5% + 900mV

Current

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

Ripple & Noise

≤ 6mVp-p, ≤ 2mArms

≤ 0.01%mVrms, ≤ 2mArms

≤ 0.01%mVrms, ≤ 2mArms

Voltage Programming Speed(No load)

Rising time

≤ 70㎳

≤ 70㎳

≤ 70㎳

Falling time

≤1.5s

≤1.5s

≤1.5s

Common Details2 Fixed output channels ( 5V/2A, 15V/1A )
Half of 19inch x 2U size: 213mm(W) x 88mm(H) x 362mm(D), RS-232C interface


옵션
액세서리
  1. OVP, OCP (Remote Communication control only)
  2. Output ON/OFF signal control
  3. Rack Mount Support (Bracket and Shelf)
  1. AC 파워 코드(Type F)
  2. 매뉴얼
  3. Demo software 프로그램
  4. Banana to Alligator DC 출력 케이블 (+.-)
