제품소개

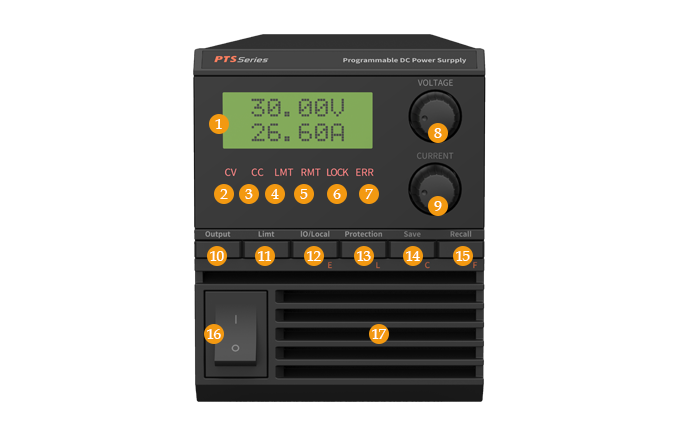

| 1 | Display | 11 | 전압, 전류 설정값 Display Key |
| 2 | CV 램프 | 12 | IO/Local & Error Display Key |
| 3 | CC 램프 | 13 | Protection & Front Lock Key |
| 4 | Limit Display Lamp | 14 | Save 또는 Calibration Key |
| 5 | Remote Interface Lamp | 15 | Recall 또는 Factory Key |
| 6 | Key Lock Lamp | 16 | 메인 전원 ON/OFF 스위치 |
| 7 | Error Lamp | 17 | 환기구 |
| 8 | 전압 조정 Encoder | ||
| 9 | 전류 조정 Encoder | ||
| 10 | 출력 전압/전류 ON/OFF |
기본 기능
- 4-Digital 디스플레이 해상도
- OVP, OCP 보호 모드 제공
- UVL, OVL, UCL, OCL 모드 제공
- 교정 기능 제공
- 패널 잠금 기능 제공
- Memory Store & Recall 기능 제공
- 12가지의 다양한 Factory Mode 기능 제공
- RS232C, RS485 통신 기본 제공
- 외부 제어 기능 (Analog Control)
COMPACT SIZE
PTS Series는 PT Series보다 더 작은 Size로 기존 제품 대비 2배 이상의 높은 용량을 탑재하여 개발 되었습니다.
PROTECTION MODE
OVP, OCP 보호 Mode는 사용 중 과전압, 과전류가 출력 되었을때 출력을 차단하여 부하원을 보호합니다. 사용자의 부주의나 장시간의 테스트 시에도 안전하게 사용할 수 있습니다.
MEMORY STORE & RECALL
전문엔지니어가 아니더라도, 미리 설정하여 저장해둔 메모리를 호출하는 기능으로 제품검사에 쉽게 활용할 수 있습니다. 또한 사용자는 미리 저장했던 메모리를 호출하는 기능으로 신뢰성 테스트 및 다른 테스트 등에 이 모델을 사용 할 수 있습니다.
제품 사양 및 라인업
| Model | PTS 800W Series | |||||||||||
Size | 2U | |||||||||||
Voltage | 30V | 40V | 50V | 60V | 80V | 100V | 200V | |||||
Current | 26.7A | 20A | 16A | 13.3A | 10A | 8A | 4A | |||||
Spec / Model | 800W | |||||||||||
| Display Resolution | 4Digit 10mV or 100mV | |||||||||||
| Line & Load Regulation | ≤0.01% | |||||||||||
| Programming Accuracy | 0.5%+offset | |||||||||||
| Ripple & Noise | Output 30V(8mVrms/60mVp-p) | |||||||||||
| Rise Time(Full Load) | 50mS | |||||||||||
| Falling Time (Full Load) | 25mS | |||||||||||
| Power Factor (Full load) | ≥ 0.98 | |||||||||||
| Transient Response Time | 1mS | |||||||||||
| Efficiency (Full load) | ≥ 85% | |||||||||||
| Size(mm) | 70(W) * 83(H) * 370(D) | |||||||||||
| Weight | 2.5kg | |||||||||||
