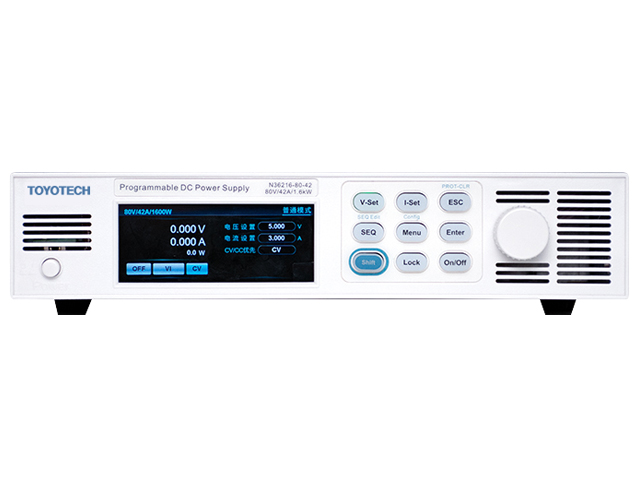

N36200 시리즈는 초소형 크기, 고성능, 높은 전력 밀도를 갖춘 Wide Range의 프로그래머블 DC 전원 공급 장치 입니다. 1U 높이와 19인치 Rack half 사이즈는 공간을 절약하여 비용 절감에 유리 합니다. N36200 시리즈는 빠른 응답성, 고정밀 출력 및 다양한 테스트 모드를 지원하여 다양한 테스트 어플리케이션의 요구를 충족 합니다.
Main Features
Application Fields
Functions & Advantages
Ultra compact size, high power density
N36200 시리즈는 체계적인 방열설계, 19인치 Rack half 1U 사이즈로 1600W의 Wide Range의 출력 범위를 구현하였습니다. N36200 시리즈는 고객의 테스트 어플리케이션을 충족하기 위해 최적의 사이즈와 높은 전력 밀도로 설계되어 구매 비용과 점유 공간을 절약 합니다.
CC&CV priority function
N36200 시리즈는 CV, CC우선 순위를 선택하는 기능을 지원 하므로 사용자는 DUT의 특성에 따라 테스트를 위한 최적의 작업 모드를 선택할 수 있습니다.

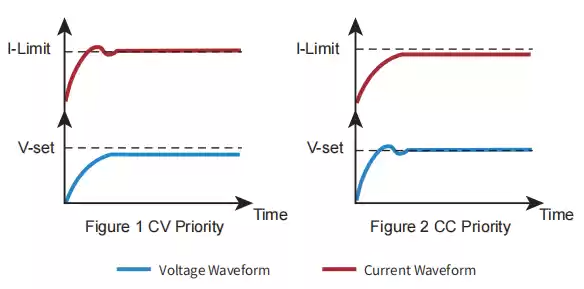

그림1에 표시된 것 처럼 DUT가 테스트 중에 전압 오버슈트를 방지해야 하는 경우 빠르고 부드러운 상승 전압을 얻기 위해 CV 우선 모드를 사용해야 합니다.
그리2에 표시된 것처럼 DUT가 전류 오버슈트를 피해야 하거나 DUT의 임피던스가 낮은 경우 빠르고 원활한 상승전류를 얻기 위해 CC 우선 모드를 사용해야 합니다.
Support automotive waveform analogue function,used for cartronics electric performance test (Optional)

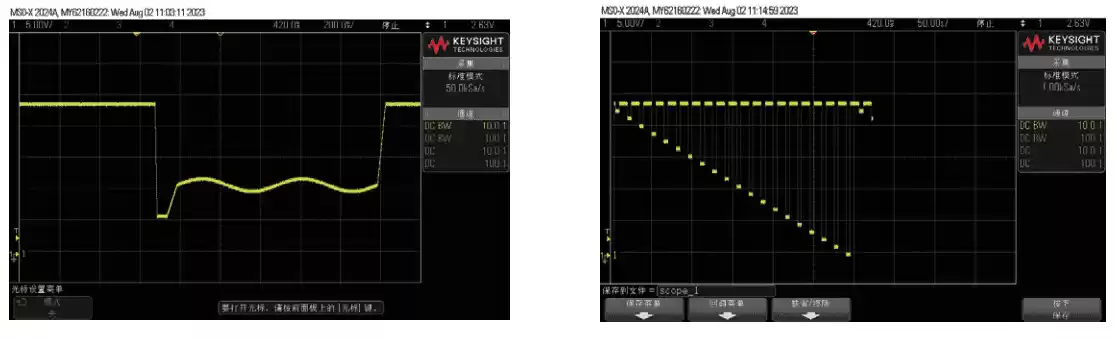

N36200 시리즈는 자동차 부품 테스트에 필요한 아날로그 자동차 파형, 시동 시뮬레이션 파형, 전압 단락 파형 등을 구현하여 제공합니다.
이것은 ISO16750-2, LV124 및 cartronics 전기 성능 테스트에 사용되는 기타 표준을 충족 합니다.
Product Line-Up
Model | Voltage | Current | Watt | Size | |
N36225-20-275 | 20V | 275A | 2.5kW | half 19Inch / 1U | |
N36235-20-350 | 350A | 3.5kW | 19Inch / 1U | ||
N36250-20-550 | 550A | 5kW | 19Inch / 1U | ||
N362100-20-1000 | 1100A | 10kW | 19Inch / 2U | ||
N36205-80-25 | 80V | 25A | 500W | half 19Inch / 1U | |
N36209-80-25 | 42A | 900W | half 19Inch / 1U | ||
N36212-80-42 | 42A | 1.2kW | half 19Inch / 1U | ||
N36216-80-42 | 42A | 1.6kW | half 19Inch / 1U |

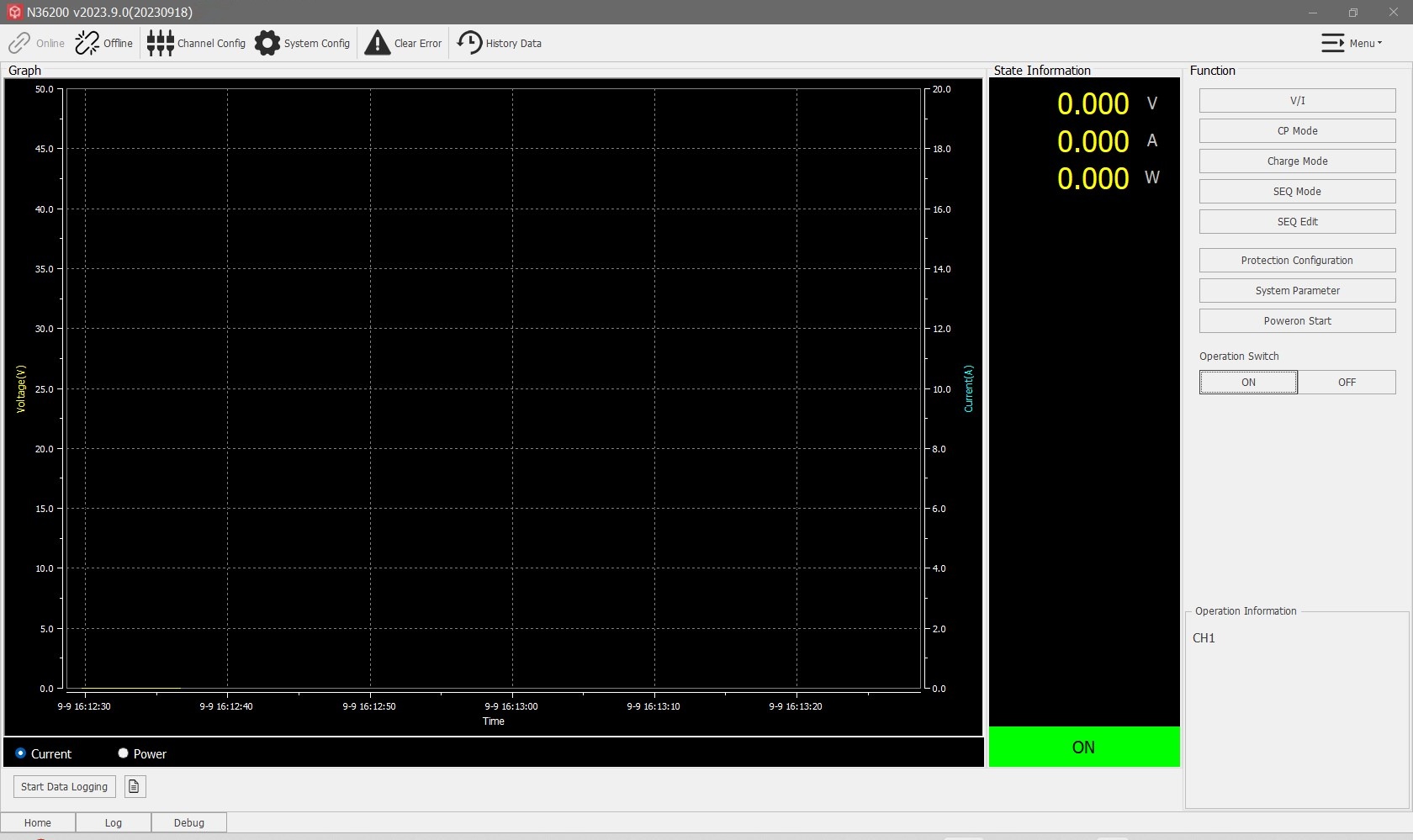

DEMO Windows Program
